Inhaltszusammenfassung für Viessmann Vitoplex 100 PV1

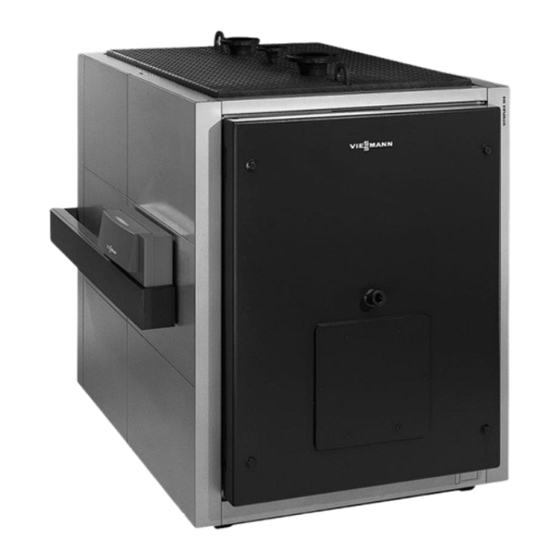

- Seite 1 VIESMANN Montageanleitung für die Fachkraft Vitoplex 100 Typ PV1, 780 bis 2000 kW Öl-/Gas-Heizkessel VITOPLEX 100 Nach Montage entsorgen! 5851 963 3/2013...
-
Seite 2: Sicherheitshinweise
Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schä- den für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise ■ die berufsgenossenschaftlichen Bestimmungen, Gefahr ■ die einschlägigen Sicherheitsbedin- Dieses Zeichen warnt vor Perso- gungen der DIN, EN, DVGW, TRGI, nenschäden. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Bestimmungsgemäße Verwendung..............Montagevorbereitung Abstandsmaße..................... Montageablauf Heizkessel aufstellen und ausrichten..............Kesseltüranschlag umbauen................Heizwasserseitig anschließen................Sicherheitsanschluss erstellen und Dichtheit prüfen..........Wärmedämmung anbauen................... ■ Wärmedämmung Kesselkörper................ ■ Flügelschrauben in Kopf- und Fußschienen............. 10 ■ Schienen vorne und hinten................11 ■ Mittelschiene..................... 12 ■... -
Seite 4: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung Das Gerät darf bestimmungsgemäß nur in geschlossenen Heizungssystemen gemäß EN 12828 unter Berücksichti- gung der zugehörigen Montage-, Ser- vice- und Bedienungsanleitungen sowie der Angaben im Datenblatt installiert und betrieben werden. Es ist ausschließlich für die Erwärmung von Heizwasser vorgesehen. Die gewerbliche oder industrielle Ver- wendung zu einem anderen Zweck als zur Erwärmung von Heizwasser gilt als... -
Seite 5: Abstandsmaße
Abstandsmaße Maße in Klammern sind Mindestab- 200 (100) stände. 500 (50) (300) 500 (50) A Heizkessel B Brenner C Schallabsorbierende Kesselunter- lagen (Zubehör) Nenn-Wärmeleistung 1120 1350 1700 2000 1650 2150 2400 Baulänge des Brenners beachten Schallabsorbierende Kesselunterlagen Zul. Belastbarkeit 3000 4000 4668 6004... -
Seite 6: Heizkessel Aufstellen Und Ausrichten
Heizkessel aufstellen und ausrichten Heizkessel waagerecht ausrichten. Hinweis Besonderes Fundament ist nicht erfor- Wir empfehlen, den Heizkessel auf derlich. schallabsorbierende Kesselunterlagen C (siehe Seite 5) zu stellen. Hinweis Bodenunebenheiten sollten nicht größer Hierbei können auch Stellfüße oder als 1 mm sein, damit die Federelemente Stellschrauben mit Kontermutter in die gleichmäßig belastet werden. -
Seite 7: Kesseltüranschlag Umbauen
Kesseltüranschlag umbauen Hinweis Beim Umbau des Kesseltüranschlags durch Versetzen der Bolzen A auf die rechte Seite, ist zu beachten, dass der Dichtsteg B mittig auf die Dichtung D der Kesseltür drückt (siehe Lupe bei geschlossener Kesseltür); ggf. sind die Haltebügel C zu richten. Heizwasserseitig anschließen Hinweis Alle Rohrleitungsanschlüsse last- und... -
Seite 8: Sicherheitsanschluss Erstellen Und Dichtheit Prüfen
Heizwasserseitig anschließen (Fortsetzung) A Kesselrücklauf D Kesselvorlauf 780 und 950 kW: DN 100 780 und 950 kW: DN 100 1120 und 1350 kW: DN 125 1120 und 1350 kW: DN 125 1700 und 2000 kW: DN 150 1700 und 2000 kW: DN 150 B Sicherheitsanschluss (Sicherheits- E Entleerung R 1¼... -
Seite 9: Wärmedämmung Anbauen
Sicherheitsanschluss erstellen und Dichtheit… (Fortsetzung) Achtung Der Heizkessel darf nur mit Was- Ungeeignete Wasserbeschaffen- ser befüllt werden, das die heit kann zu Schäden am Kes- „Anforderungen an die Wasser- selkörper führen. beschaffenheit“ (siehe Service- anleitung) erfüllt. Wärmedämmung anbauen Hinweis Alle erforderlichen Teile liegen im Karton der Wärmedämmung. -
Seite 10: Flügelschrauben In Kopf- Und Fußschienen
Wärmedämmung anbauen (Fortsetzung) Hinweis Hinweis zu Arbeitsschritt 2. Beutel B mit Typenschild abnehmen Wärmedämm-Matte aus der oberen und aufbewahren. Wird später verwen- Kesselabdeckung herausziehen und mit der Wärmedämm-Matte Kesselkörper det. überlappend verbinden. Herstell-Nr. auf dem Typenschild mit der in der Kesselrückwand eingeprägten Herstell-Nr. -
Seite 11: Schienen Vorne Und Hinten
Wärmedämmung anbauen (Fortsetzung) Schienen vorne und hinten A Schriftzug Vitoplex 100... -
Seite 12: Mittelschiene
Wärmedämmung anbauen (Fortsetzung) Mittelschiene... -
Seite 13: Schienen Ausrichten
Wärmedämmung anbauen (Fortsetzung) Schienen ausrichten Schienen ausrichten und festschrau- ben. - Seite 14 Wärmedämmung anbauen (Fortsetzung) Alle Seitenbleche nach dem Ausrichten der Schienen wieder abnehmen.
-
Seite 15: Regelung Anbauen
Regelung anbauen Regelungskonsole, Regelungshinterteil und Brennerleitungen Hinweis Anschlüsse an das Regelungs- Falls keine Brennerleitungen beiliegen, hinterteil siehe Montageanleitung sind diese bauseits zu stellen. Kesselkreisregelung. Brennerleitungen auf der Seite des Heiz- kessels verlegen, auf der die Kesseltür angeschlagen ist. - Seite 16 Regelung anbauen (Fortsetzung) B3,9 x 9,5 B4,8 x 9,5...
- Seite 17 Regelung anbauen (Fortsetzung) B Abdeckung (liegt der Wärmedämmung bei, zum Schutz der Fühler montieren) Achtung Beschädigungen der Kapillaren A führen zu Funktionsstörun- gen der Fühler. Kapillaren nicht knicken.
-
Seite 18: Restliche Seitenbleche
Regelung anbauen (Fortsetzung) Restliche Seitenbleche... -
Seite 19: Leitungskanal
Regelung anbauen (Fortsetzung) Leitungskanal Hinweis zu Arbeitsschritt 4. Nach Anschluss der Leitungen die Kon- solenblende A auf die Konsole schrau- ben. -
Seite 20: Weitere Wärmedämmung Anbauen
Weitere Wärmedämmung anbauen Vorderbleche Hinweis zu Arbeitsschritt 3 Gefahr Kesseltür schließen und Schrauben der Undichtheiten können zu Vergif- Kesseltür über Kreuz anziehen (Anzugs- tungsgefahr durch Gasaustritt moment 25 Nm). führen. Dichtungen sorgfältig prüfen. -
Seite 21: Wärmedämmung Hinten Und Hinterbleche
Weitere Wärmedämmung anbauen (Fortsetzung) Wärmedämmung hinten und Hinterbleche... -
Seite 22: Abdeckungen
Weitere Wärmedämmung anbauen (Fortsetzung) Abdeckungen... -
Seite 23: Typenschild
Weitere Wärmedämmung anbauen (Fortsetzung) Typenschild Abgasseitig anschließen 2x Ø D Ø 10 mm Ø D... -
Seite 24: Brenner Anbauen
Abgasseitig anschließen (Fortsetzung) 1. Abgasstutzen auf kürzestem Weg 2. Messöffnung erstellen. und leicht steigend mit dem Schorn- stein verbinden. 3. Abgasrohr wärmedämmen. Größe des Abgasstut- zens: ßen-7: 780 und 950 kW 298 mm 1120 und 1350 kW 348 mm 1700 und 2000 kW 398 mm Brenner anbauen Separate Brennerunterlagen. -
Seite 25: Brennkammerschauglas Anbauen
Brenner anbauen (Fortsetzung) 1. Die Wärmedämm-Matte in der Kes- 2. Nach Anbau des Brenners Ringspalt seltür entsprechend dem Brenner- zwischen Brennerrohr und Wärme- rohrdurchmesser ausschneiden. dämmblock mit beiliegender Bren- nerrohrabdichtung dichtstopfen. Hinweis Das Brennerrohr muss aus der Wär- Hinweis medämmung der Kesseltür heraus- Eine Nichtbeachtung kann eine ragen. - Seite 28 Viessmann Werke GmbH & Co KG D-35107 Allendorf Telefon: 0 64 52 70-0 Telefax: 0 64 52 70-27 80 www.viessmann.de...
