Betriebsgrundlagen

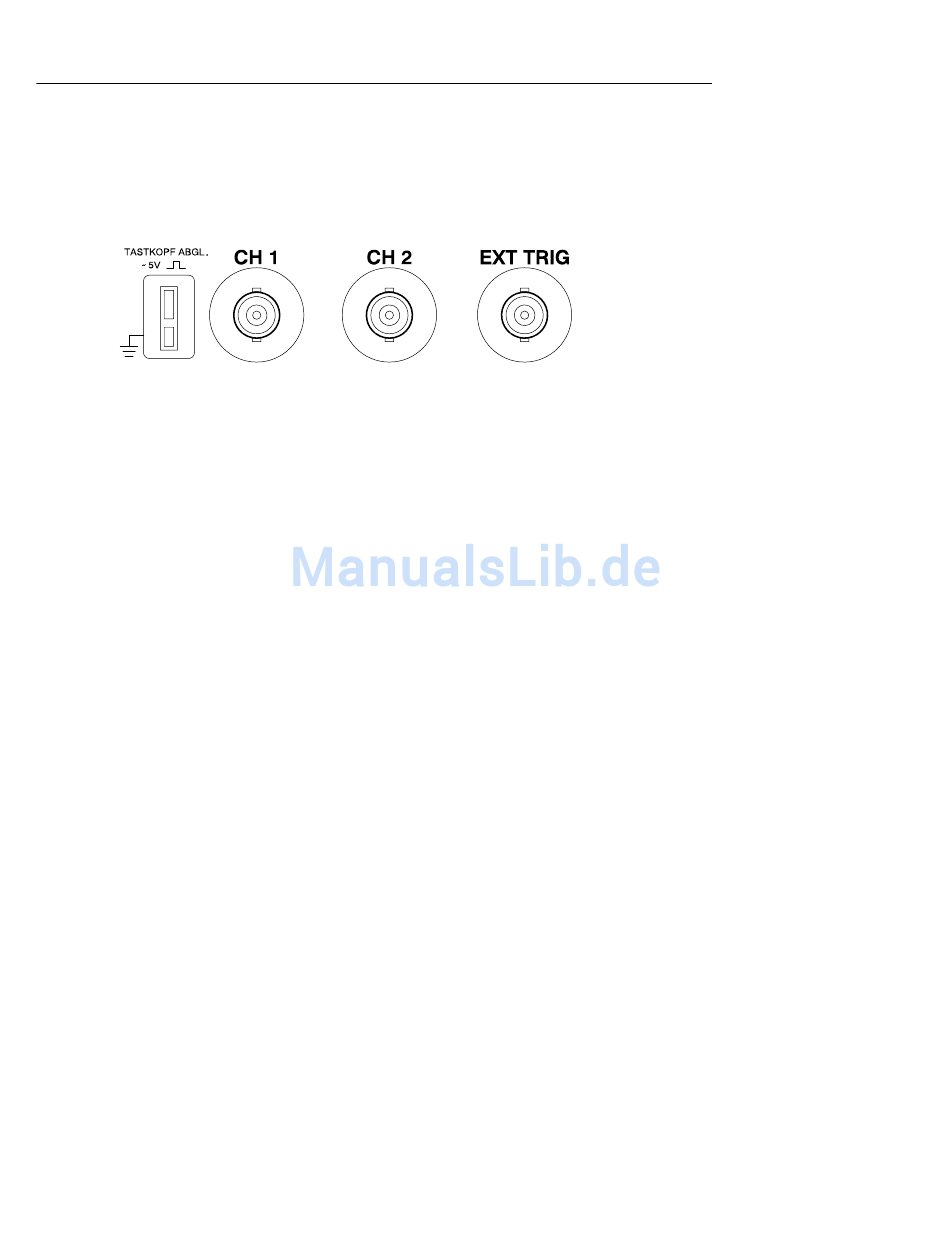

Anschlüsse
TASTKOPF ABGL.
Sie diesen, um den Tastkopf elektrisch auf den Eingangs-Schaltkreis
abzustimmen. Siehe Seite 6.
Die Tastkopfkompensationserdungs– und BNC–Abschirmungen sind
mit der Masse verbunden. Schließen Sie keine Spannungsquellen an
diese Erdklemmen an.
CH 1 und CH 2.
EXT TRIG. Eingangsanschlüsse für eine externe Triggerquelle.
Verwenden Sie das Triggermenü zur Auswahl der Triggerquelle.
18
Spannungstastkopfausgang und Erdung. Verwenden
Eingangsanschlüsse für die Signalanzeige.
TDS 210 & TDS 220 Benutzerhandbuch
