Zu Beginn

Tastkopfabgleichung

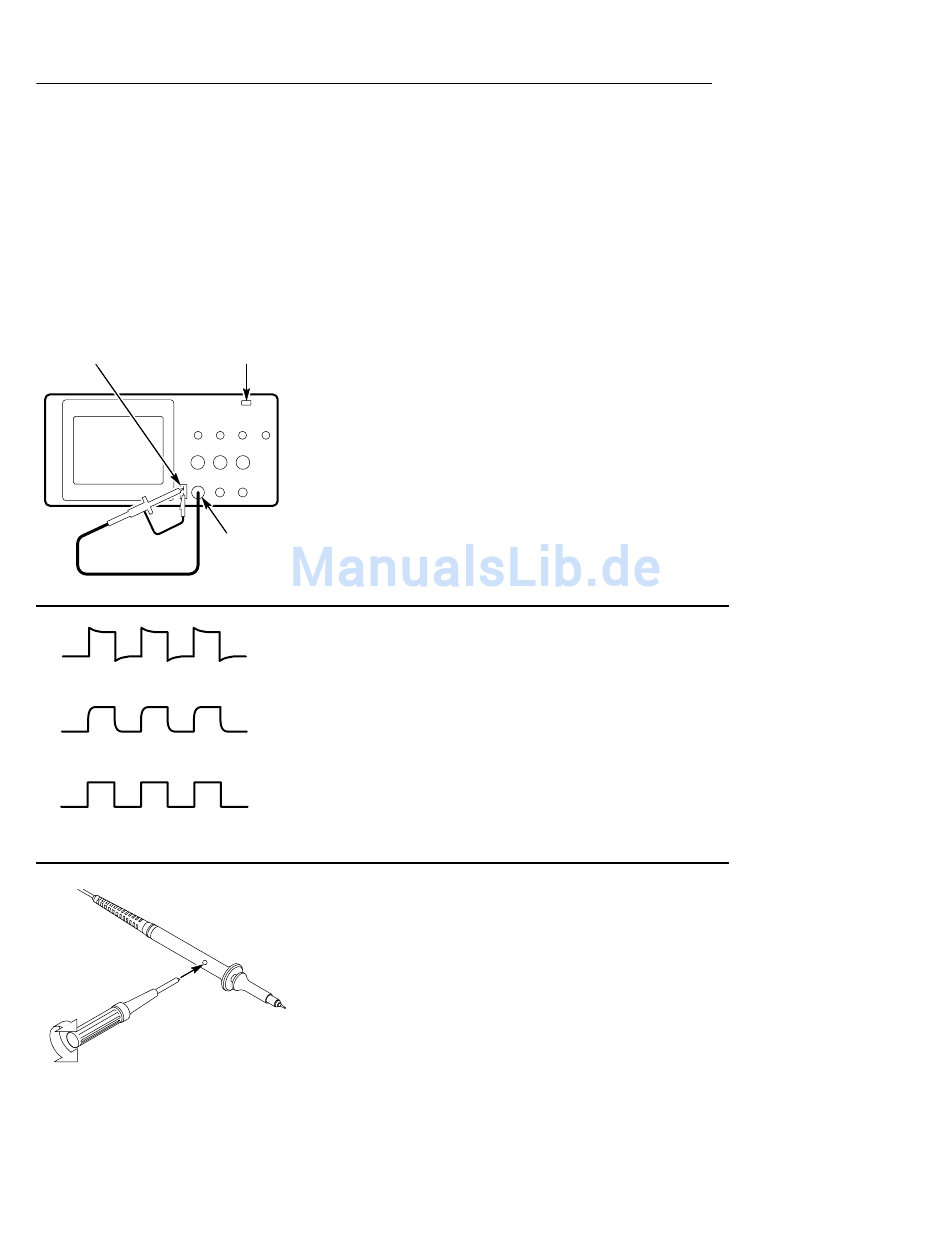

Mit dieser Einstellung stimmen Sie Ihren Tastkopf auf den
Eingangskanal ab. Tun Sie dies bei jedem erstmaligen Verbinden
eines Tastkopfs mit einem Eingangskanal.
AUTOSET-
TASKOPF ABGL.
Überkompensiert
Unterkompensiert
Korrekt kompensiert
6
1. Verbinden Sie den Oszilloskoptastkopf mit
Taste
Kanal 1. Verbinden Sie Tastkopfspitze und
Referenzkabel mit den TASTKOPF ABGL.-
Anschlüssen, und drücken Sie AUTOSET.
Stellen Sie bei Verwendung der
Tastkopfverbindungsspitze durch Drehen
sicher, daß diese fest aufsitzt.
CH 1
2. Überprüfen Sie die Form des angezeigten
Signals.
3. Justieren Sie den Tastkopf, falls erforder-
lich.
Falls notwendig, wiederholen Sie den
Vorgang.
TDS 210 & TDS 220 Benutzerhandbuch
