Montage der IP-Bullet-Kamera mit
geregeltem Objektiv

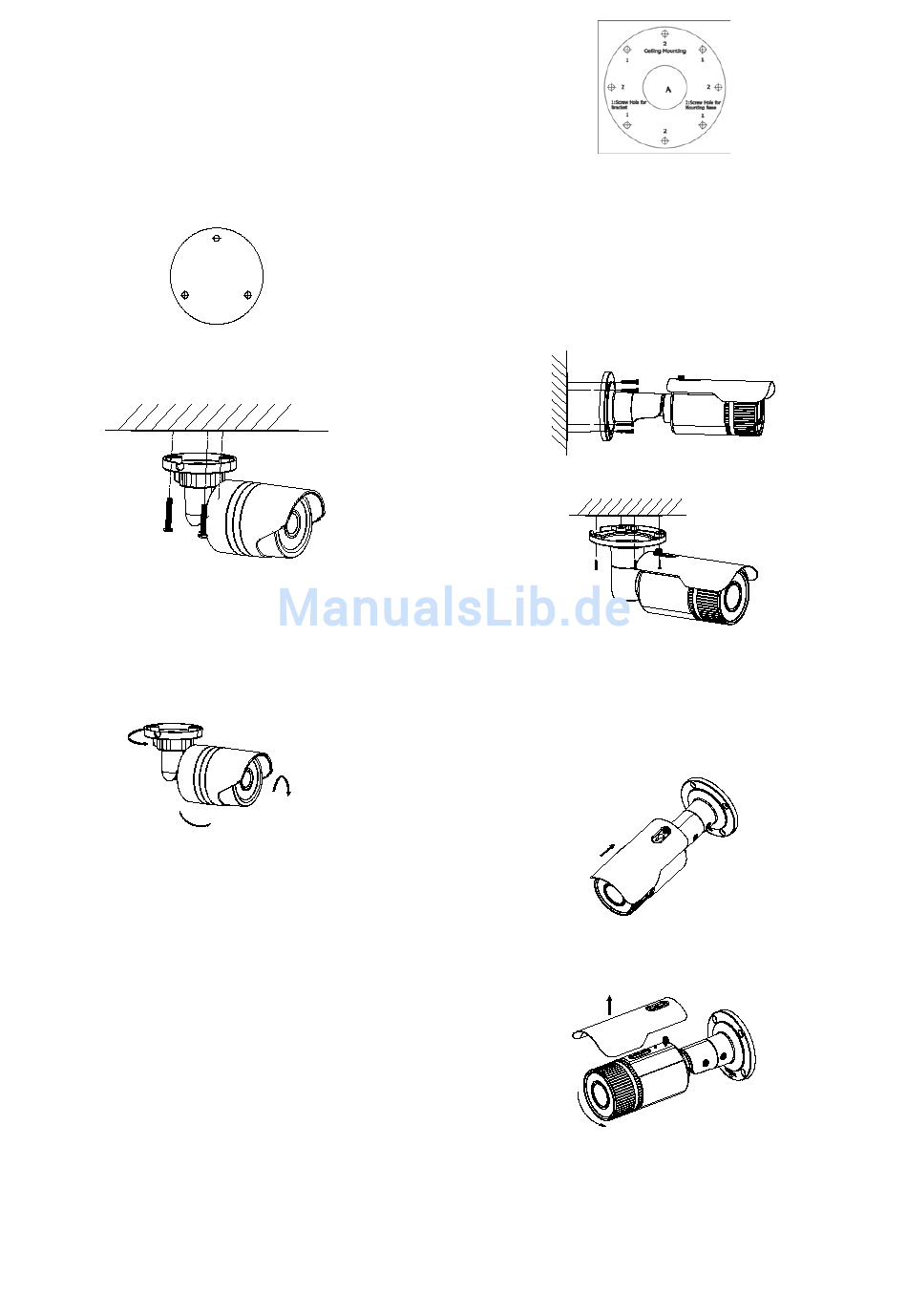

Montieren Sie die Kamera an einer Decke oder Wand.
Montage der IP-Bullet-Kamera mit geregeltem Objektiv
1.
Verwenden Sie die mitgelieferte Schablone, um den
Montagebereich zu kennzeichnen. Wenn die Kabel von
der Kamerabasis her verlegt werden müssen, schneiden
Sie eine Kabeldurchführung in Montageoberfläche.
Screw hole All: for integrative bracket
2.
Befestigen Sie die Montagebasis mit den drei
Montageschrauben und Trockenbaudübeln an der Decke
oder Wand.
3.
Lösen Sie die große Mutter an der Basis der
Montagehalterung, um den Sichtwinkel der Kamera
einzustellen.
Schwenkrichtung: Einstellbar von 0 bis 360°
Neigerichtung: Einstellbar von 0 bis 90°
Drehrichtung: Einstellbar von 0 bis 360°
0° ~ 360°
4.
Stellen Sie das Objektiv auf den gewünschten
Überwachungswinkel ein. Ziehen Sie die
Anpassungsmuttern fest, um die Installation
abzuschließen.
Montage der IP-Bullet-Kamera mit VF-
Objektiv und der IP-Bullet-Kamera mit
motorgetriebenem Objektiv (ohne die
mitgelieferte Montagehalterung)
So montieren Sie die IP-Bullet-Kamera mit VF-Objektiv auf
einer Oberfläche:
1.
Verwenden Sie die mitgelieferte Schablone, um den
Montagebereich zu kennzeichnen. Bohren Sie anhand der
Öffnungen mit der Kennzeichnung "1" in der
Bohrschablone Löcher in die Oberfläche.
8 / 15
Drill Template
0° ~ 360°
0°~90°
2.
Schneiden Sie eine Kabeldurchführung in die
Montageoberfläche, um den Kabelbaum durch die
Montageoberfläche zu führen. Verwenden Sie dabei den
Buchstaben "A" auf der Bohrschablone als Referenz.
Überspringen Sie diesen Schritt, wenn Sie die Kabel an
der Oberfläche verlegen möchten.
3.
Befestigen Sie die Kamera mit den vier
Montageschrauben und Trockenbaudübeln an der
Oberfläche.
So installieren Sie die SD-Karte:
1.
Drehen Sie die Schraube zur Sicherung des
Sonnenschutzes gegen den Uhrzeigersinn, um sie zu
lösen. Verschieben Sie den Sonnenschutz, sodass die
Öffnung im Sonnenschutz am Schraubenkopf ausgerichtet
ist.
2.
Entfernen Sie die Streulichtblende. Entfernen Sie die
Objektivabdeckung, indem Sie diese gegen den
Uhrzeigersinn drehen.
P/N 1073188-DE • REV D • ISS 22AUG17
