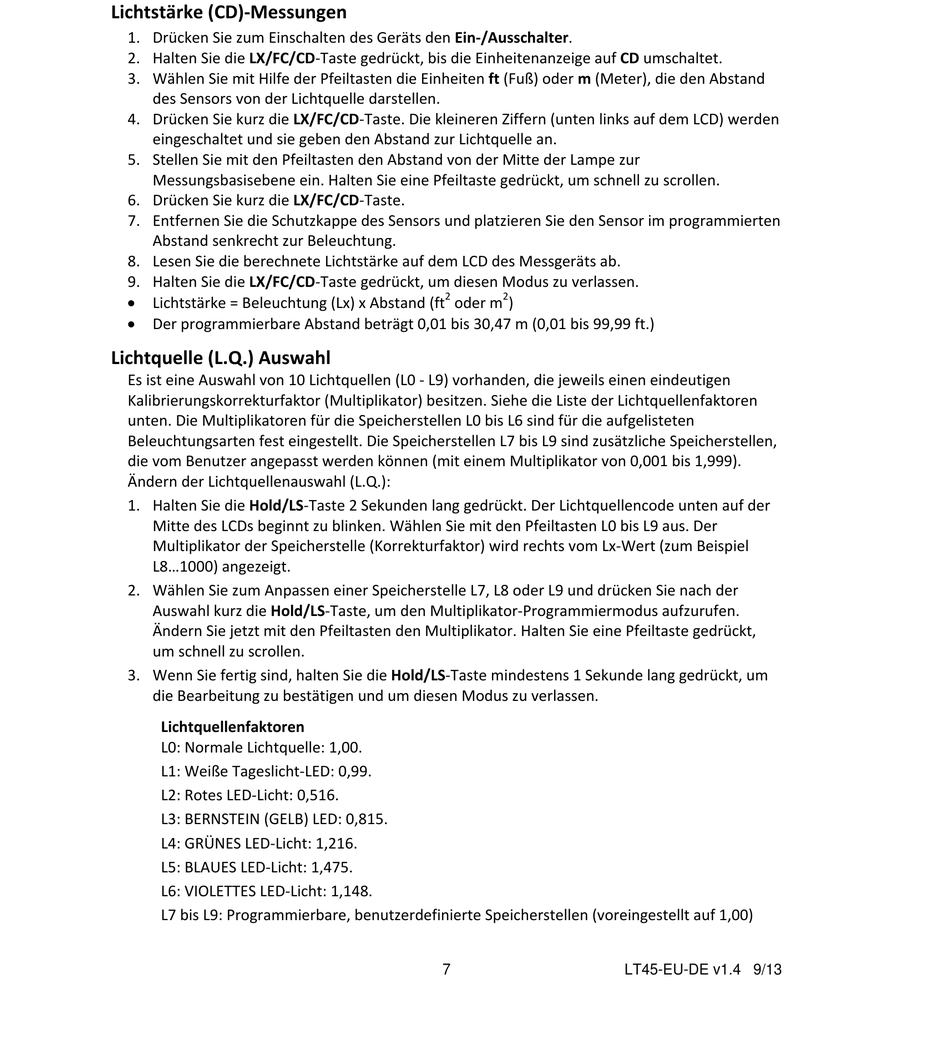

Lichtstärke (CD)‐Messungen
1. Drücken Sie zum Einschalten des Geräts den Ein‐/Ausschalter.
2. Halten Sie die LX/FC/CD‐Taste gedrückt, bis die Einheitenanzeige auf CD umschaltet.
3. Wählen Sie mit Hilfe der Pfeiltasten die Einheiten ft (Fuß) oder m (Meter), die den Abstand
des Sensors von der Lichtquelle darstellen.
4. Drücken Sie kurz die LX/FC/CD‐Taste. Die kleineren Ziffern (unten links auf dem LCD) werden
eingeschaltet und sie geben den Abstand zur Lichtquelle an.
5. Stellen Sie mit den Pfeiltasten den Abstand von der Mitte der Lampe zur
Messungsbasisebene ein. Halten Sie eine Pfeiltaste gedrückt, um schnell zu scrollen.
6. Drücken Sie kurz die LX/FC/CD‐Taste.
7. Entfernen Sie die Schutzkappe des Sensors und platzieren Sie den Sensor im programmierten
Abstand senkrecht zur Beleuchtung.
8. Lesen Sie die berechnete Lichtstärke auf dem LCD des Messgeräts ab.
9. Halten Sie die LX/FC/CD‐Taste gedrückt, um diesen Modus zu verlassen.
Lichtstärke = Beleuchtung (Lx) x Abstand (ft
Der programmierbare Abstand beträgt 0,01 bis 30,47 m (0,01 bis 99,99 ft.)
Lichtquelle (L.Q.) Auswahl
Es ist eine Auswahl von 10 Lichtquellen (L0 ‐ L9) vorhanden, die jeweils einen eindeutigen
Kalibrierungskorrekturfaktor (Multiplikator) besitzen. Siehe die Liste der Lichtquellenfaktoren
unten. Die Multiplikatoren für die Speicherstellen L0 bis L6 sind für die aufgelisteten
Beleuchtungsarten fest eingestellt. Die Speicherstellen L7 bis L9 sind zusätzliche Speicherstellen,
die vom Benutzer angepasst werden können (mit einem Multiplikator von 0,001 bis 1,999).
Ändern der Lichtquellenauswahl (L.Q.):
1. Halten Sie die Hold/LS‐Taste 2 Sekunden lang gedrückt. Der Lichtquellencode unten auf der
Mitte des LCDs beginnt zu blinken. Wählen Sie mit den Pfeiltasten L0 bis L9 aus. Der
Multiplikator der Speicherstelle (Korrekturfaktor) wird rechts vom Lx‐Wert (zum Beispiel
L8...1000) angezeigt.
2. Wählen Sie zum Anpassen einer Speicherstelle L7, L8 oder L9 und drücken Sie nach der
Auswahl kurz die Hold/LS‐Taste, um den Multiplikator‐Programmiermodus aufzurufen.
Ändern Sie jetzt mit den Pfeiltasten den Multiplikator. Halten Sie eine Pfeiltaste gedrückt,
um schnell zu scrollen.
3. Wenn Sie fertig sind, halten Sie die Hold/LS‐Taste mindestens 1 Sekunde lang gedrückt, um
die Bearbeitung zu bestätigen und um diesen Modus zu verlassen.
Lichtquellenfaktoren
L0: Normale Lichtquelle: 1,00.
L1: Weiße Tageslicht‐LED: 0,99.
L2: Rotes LED‐Licht: 0,516.
L3: BERNSTEIN (GELB) LED: 0,815.
L4: GRÜNES LED‐Licht: 1,216.
L5: BLAUES LED‐Licht: 1,475.
L6: VIOLETTES LED‐Licht: 1,148.
L7 bis L9: Programmierbare, benutzerdefinierte Speicherstellen (voreingestellt auf 1,00)
2
2
oder m
)
7
LT45-EU-DE v1.4 9/13
