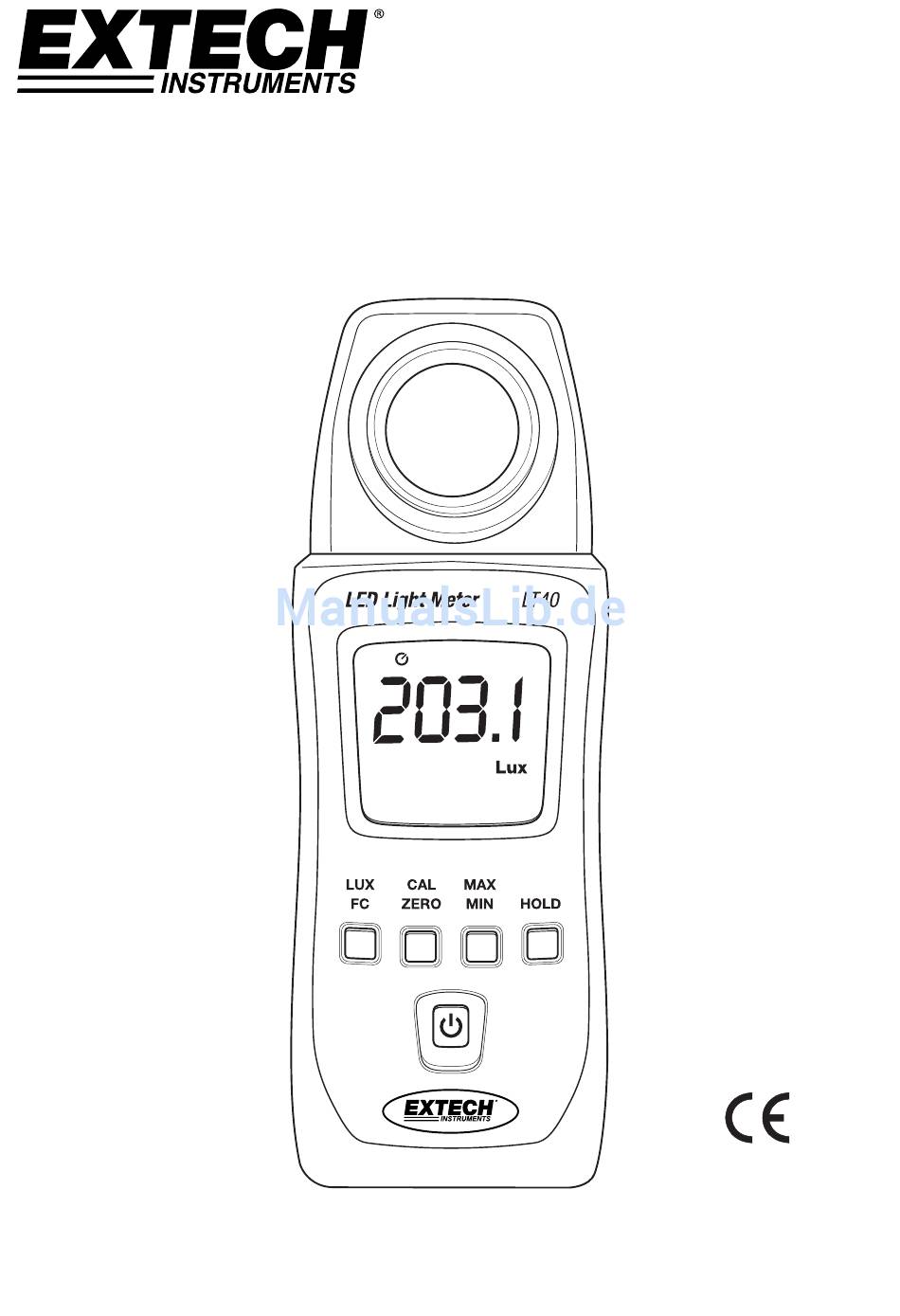

- Seite 1 BEDIENUNGSANLEITUNG Lichtstärkemessgerät für weiße LED Modell LT40 ...
-
Seite 2: Ausstattungsdetails

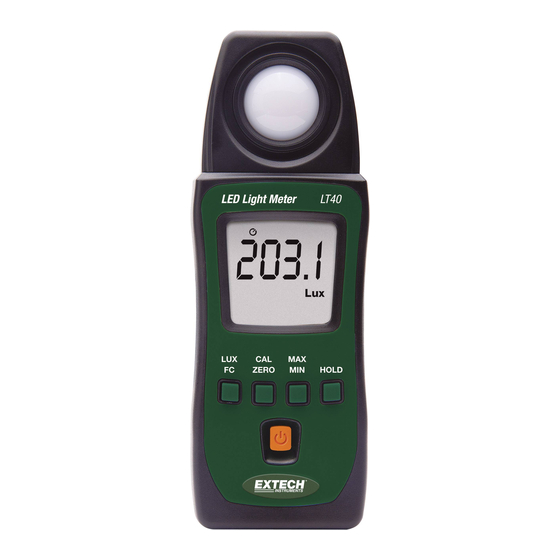

Einleitung Wir gratulieren Ihnen zum Erwerb des Lichtstärkemessgeräts Extech LT40, das die Beleuchtungsstärke von weißen LEDs, Leuchtstoffröhren, Metalldampflampen, Hochdrucknatriumdampflampen und Glühlampen misst. Das LT40 misst eine Lichtstärke von bis zu 400,000 Lux (40,000 Fc). Das LT40 verfügt über eine Überlastanzeige, „Batterie erschöpft“‐Anzeige, Data‐Hold, Funktion Maximum/Durchschnitt/Minimum halten (MAX/MIN), Nulleinstellung, automatische Abschaltung mit Deaktivierungsmöglichkeit und automatische Bereichswahl. Dieses Messgerät wird vollständig getestet und kalibriert ausgeliefert und wird bei richtiger Handhabung viele Jahre verlässlich arbeiten. Besuchen Sie bitte die Website (www.extech.com), um die ... -
Seite 3: Beschreibung Des Messgeräts
Beschreibung des Messgeräts Lichtsensor (Schutzabdeckung entfernen, um den Sensor freizulegen) Anzeige (LCD) Funktionstasten Ein‐/Ausschalter: EIN/AUS Das Batteriefach sowie das Stativgewinde befinden sich auf der Rückseite des Messgeräts. Tastenbeschreibung Auswahl der Einheit Lux oder Fc Kalibrierungs‐ und Zero‐Taste Speichertaste für Maximum/Durchschnitt/Minimum Data Hold‐Taste LT40-de-DE_V2.0 12/15... -
Seite 4: Betrieb
Betrieb Ein‐ / Ausschalten Halten Sie den Ein‐/Ausschalter mindestens 2 Sekunden lang gedrückt, um das Messgerät einzuschalten. Drücken Sie zum Ausschalten des Messgeräts kurz den Ein‐/Ausschalter. Durchführen von Messungen 1. Schalten Sie das Messgerät ein und entfernen Sie die Schutzabdeckung des Sensors, um die Lichtsensorhaube freizulegen. Die Anzeige muss sich einschalten. Falls nicht, überprüfen Sie, ob frische Batterien eingelegt wurden. 2. Das Messgerät misst die Intensität des Lichtes (Beleuchtungsstärke), das auf die Sensorhaube trifft und zeigt auf dem LCD den gemessenen Wert in Foot Candles und Lux (1 Fc = 10,76 Lux) an. 3. Richten Sie das Messgerät und Lichtquelle so aus, dass das Licht möglichst gerade (senkrecht) auf die Sensorhaube fällt. 4. Die Anzeige des Messgeräts kann einen Wert von bis zu 3999 anzeigen. Bei Messungen mit höheren Messwerten verwendet das Messgerät die x10‐Funktion (10‐fache Messbereichserweiterung, der am weitesten rechts liegende Dezimalpunkt blinkt). Um beispielsweise einen Messwert von 39,999 darzustellen, zeigt das Messgerät 3999 an, wobei die am weitesten rechts liegende Stelle blinkt. Automatische Abschaltfunktion Nach 12 Minuten Inaktivität schaltet sich das Messgerät automatisch aus, um die Batterie zu schonen. Aktivieren/Deaktivieren der automatischen Abschaltfunktion Halten Sie bei eingeschaltetem Messgerät den Ein‐/Ausschalter mindestens 2 Sekunden lang gedrückt (und lassen Sie ihn dann los), um die automatische Abschaltfunktion zu deaktivieren. Das Uhrsymbol schaltet sich aus. Zum Aktivieren der automatischen Abschaltfunktion wiederholen Sie diesen Vorgang. LUX/FC‐Taste Schalten Sie mit der LUX/FC‐Taste zwischen den Maßeinheiten Lux und FC (Foot Candles) um. LT40-de-DE_V2.0 12/15... - Seite 5 5. Um diesen Modus zu verlassen, halten Sie die „MAX/MIN“‐Taste mindestens 2 Sekunden lang gedrückt. Wenn das Gerät in den normalen Betriebsmodus zurückkehrt, erlöschen alle MAX/AVG/MIN‐Symbole. Data‐„Hold“‐Taste Mit der HOLD‐Taste halten Sie den aktuell angezeigten Messwert auf dem LCD fest. Drücken Sie zum Freigeben des Messwerts erneut die HOLD‐Taste. KALIBRIERUNGS‐ und ZERO‐Taste WAARSCHUWING: De 1000‐LUX kalibratie moet worden uitgevoerd door alleen gekwalificeerd personeel, uitgerust met de juiste lichtbron vermeld in de handleiding. Uitvoeren 1000 LUX kalibratie zonder goede lichtbron of zonder de specifieke stappen kunnen leiden tot de vereffening van de opgeslagen kalibratiegegevens, waardoor het apparaat onbruikbaar. Als de kalibratiegegevens per ongeluk gewist kan niet worden gereconstrueerd tot een goede kalibratie wordt uitgevoerd. 1000 LUX‐Kalibrierung Bereiten Sie eine 2856oK / 1000 Lux Lichtquelle und Sensor des Messgeräts Gesicht senkrecht zur Lichtquelle. 2. Schalten Sie das Messgerät ein. 3. Drücken Sie gleichzeitig die "CAL / ZERO" Knopf und die Power‐Taste für mindestens 2 Sekunden. 4. Lassen Sie die Tasten los, wenn "CAL" auf dem LCD‐Bildschirm angezeigt. 5. Legen Sie die LT40 in die Lichtquelle. Drücken und halten Sie die Taste "CAL" für weitere 2 Sekunden, und der LT40 wird heruntergefahren. 6. Das Messgerät ist nun kalibriert. ZERO‐Kalibrierung Achten Sie darauf, dass die Schutzabdeckung am Lichtsensor angebracht ist. Schalten Sie das Messgerät ein und das LCD sollte „0“ anzeigen. Drücken Sie zur Nulleinstellung kurz die „ZERO“‐Taste und das CAL‐Symbol leuchtet auf. Wenn die Kalibrierung abgeschlossen wurde, erlischt das CAL‐Symbol. Wenn die Schutzabdeckung den Sensor nicht abdeckt, wenn die „ZERO“‐Kalibrierung gestartet wurde, zeigt das LCD‐Display „CAP“ an. Decken Sie in diesem Fall den Sensor mit der Schutzabdeckung ab und starten Sie diesen Vorgang erneut. LT40-de-DE_V2.0 12/15...
-
Seite 6: Überlegungen Zum Messen Und Tipps Für Anwender
Wird das Messgerät über einen längeren Zeitraum nicht gebraucht, entfernen Sie die Batterien und lagern Sie diese getrennt. Batterien können auslaufen und Schäden am Messgerät verursachen. Meiden Sie bei der Arbeit mit diesem Messgerät Bereiche mit hohen Temperaturen und hoher Luftfeuchtigkeit. LT40-de-DE_V2.0 12/15... -
Seite 7: Austausch Und Pflege Der Batterien
Erschöpfte oder wiederaufladbare Batterien niemals im Hausmüll entsorgen. Als Verbraucher sind Sie verpflichtet, alte Batterien an geeigneten Sammelstellen, im Geschäft des ursprünglichen Kaufs oder überall dort, wo Batterien verkauft werden, abzugeben. Entsorgung: Entsorgen Sie dieses Messgerät nicht mit dem Hausmüll. Der Anwender ist verpflichtet, Geräte nach ihrer Lebensdauer bei einer geeigneten Sammelstelle für die Entsorgung von elektrischen und elektronischen Geräten abzugeben. Sicherheitshinweise für Batterien o Batterien umweltfreundlich entsorgen. Beachten Sie stets die geltenden örtlichen und nationalen Vorschriften zur Entsorgung von Batterien. o Entsorgen Sie Batterien niemals im Feuer, diese könnten explodieren oder auslaufen. o Mischen Sie niemals unterschiedliche Batterietypen. Installieren Sie stets neue Batterien des gleichen Typs. LT40-de-DE_V2.0 12/15... -
Seite 8: Technische Daten
80° ±25% Allgemeine Daten Abtastrate ca. 2,5 Werte pro Sekunde (digitale Anzeige) Lichtsensor Silizium Photo‐Diode mit Spektralempfindlichkeitsfilter und Kosinuskorrektur Anzeige 4‐stellige LCD‐Anzeige (max. Anzeige: 3999) mit Symbol für niedrigen Akkustand, Messung Überlast und andere Funktion anzeigen Auto Range Das Messgerät automatisch reicht die Anzeige Betriebsbedingungen Temperatur: 5 bis 40 C (41 bis 104 F); Feuchtigkeit: < 80 % RH Lagerbedingungen Temperatur: ‐10 bis 60 C (14 bis 140 F); Feuchtigkeit: < 70 % RH Die Anzeige für erschöpfte Batterien „ “ erscheint auf dem LCD, wenn die Batteriespannung auf einen kritischen Wert absinkt LED‐Typ Weißes LED‐Licht kann genau gemessen werden Stromversorgung 2 x 1,5 V „AAA“‐Batterien Batterielebensdauer Ca. 200 Stunden Abschaltautomatik Das Messgerät schaltet sich nach 12 Minuten Inaktivität aus. Abmessungen 133 x 48 x 23 mm (5,2 x 1,9 x 1") Gewicht Ca. 250 g (8,8 oz.) mit Batterien LT40-de-DE_V2.0 12/15... -
Seite 9: Spektrale Empfindlichkeit
Aufzug 200‐750 20‐75 Untersuchungszimm er 750‐1.500 75‐150 Schaufenster, 750‐1.500 75‐150 Operationssaal Packtisch 1.500‐3.000 150‐300 Ladenfront, Schaufenster 5.000‐10.000 500‐1000 Augenuntersuchung Spektrale Empfindlichkeit Spitzenempfindlichkeit Wellenlänge: 550 nm; Abweichung von vergleichbarem Lichtstärkestandard: JIS‐Standard C1609‐ 1993. LT40 WELLENLÄNGE (nm) Copyright © 2014‐2015 FLIR Systems, Inc. Alle Rechte vorbehalten; einschließlich des Rechts auf Vervielfältigung im Ganzen oder in Teilen in jeglicher Form. www.extech.com LT40-de-DE_V2.0 12/15...
