- Seite 1 Gebrauchsanweisung Digitales LCR Messgerät Modell LCR200...

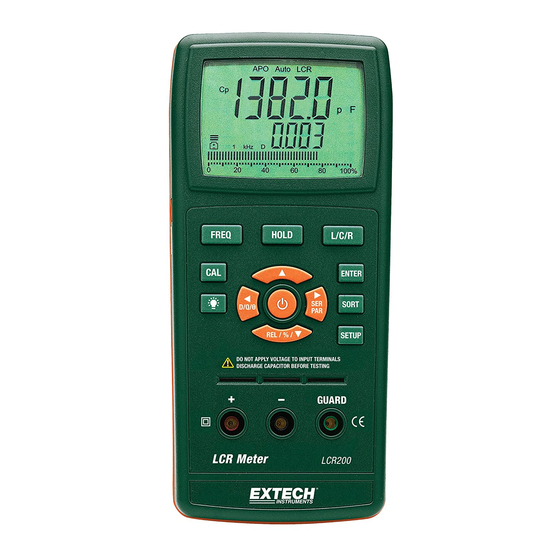

- Seite 2 Einführung Wir gratulieren Ihnen zum Kauf des Extech LCR200 LCR Messgeräts. Dieses Gerät misst die genauen Werte für Kapazität, Induktivität und Widerstand durch Auswahl der Testfrequenzen 100 Hz, 120 Hz, 1 kHz, 10 kHz und 100 kHz. Das Dual-Display ermöglicht die gleichzeitige Anzeige des zugehörigen Gütefaktors, Verlustfaktors oder Phasenwinkels unter Anwendung einer Serie- oder...
- Seite 3 10. Eingangsanschlüsse (Bananenstecker-Anschluss) 11. Taste Hold 12. RS-232 Ausgangsanschluss (Nicht aktiv für dieses Modell) 13. Taste L/C/R 14. Taste Enter 15. Taste ►, SER/PAR 16. Taste Sorting 17. Taste Setup 18. Ein-/Ausschalter 19. Stativhalterung (Rückseite) 20. Batteriefach (Rückseite) LCR200-EU-DE V1.5 11/13...
-
Seite 4: Bedienung
Betätigen Sie die Taste FREQ zum Ändern der Testfrequenz. Zur Auswahl stehen: 100 Hz, 120 Hz, 1kHz, 10 kHz und 100 kHz. Data Hold Betätigen Sie die Taste HOLD, um die Messwerte auf dem Bildschirm festzuhalten. Betätigen Sie erneut die Taste Hold, um von der Hold-Funktion zum normalen Betrieb zurückzukehren. LCR200-EU-DE V1.5 11/13... - Seite 5 Verfügung stehenden Toleranz-Werten: ± 0,25% ± 0,5% ± 1% ± 2% ± 5% ± 10% ± 20% +80% -20% Betätigen Sie die Taste ENTER zum Speichern der Toleranz-Auswahl. Betätigen Sie die Taste SORT um den Sorting-Modus zu verlassen. LCR200-EU-DE V1.5 11/13...
- Seite 6 RS232 Ausgang Die RS232-Schnittstelle ist nicht aktiv. Wechselstrom (AC)-Adapter Dass Messgerät kann über einen Wechselstromadapter (9 VDC, 1 A) betrieben werden. Bei Verwendung eines Wechselstromadapters ist APO deaktiviert. Kaufen Sie eine Lineare Stromversorgung (9V 1A) von einem Dritten. LCR200-EU-DE V1.5 11/13...
-
Seite 7: Ersetzen Der Batterien
Rückgabe gebrauchter Batterien, zu halten. Lassen Sie diese nur über den Fachhandel oder durch Batterie-Sammelstellen in Ihrer Gemeinde entsorgen. Die Entsorgung im Hausmüll ist nicht gestattet! Optionale Zubehörteile LCR203 SMD Bauteil-Pinzette Zur schnellen Messung und Ordnen der Chip-Bauteile. LCR205 SMD Bauteilvorrichtung Zur genauen Messung von Aufbaugeräten. LCR200-EU-DE V1.5 11/13... -
Seite 8: Technische Daten
± ( 1,0 % Messwert + 5 Ziffern ) ± ( 1,0 % Messwert + 5 Ziffern ) Nach der Kalibrierung 20 MΩ ± ( 1,0 % Messwert + 5 Ziffern ) ± ( 2,0 % Messwert + 5 Ziffern ) Nach der Kalibrierung LCR200-EU-DE V1.5 11/13... - Seite 9 ± (1,0 % Messwert + 5 Ziffern ) -------------------------- Nach der Kalibrierung *Falls die Impedanz mehr als 10kΩ beträgt, wird Cp auf dem Display angezeigt. * Falls die Impedanz weniger als 10kΩ beträgt, wird Cs auf dem Display angezeigt. LCR200-EU-DE V1.5 11/13...
- Seite 10 * Falls die Impedanz weniger als 10kΩ beträgt, wird Ls auf dem Display angezeigt. Copyright © 2013 FLIR Systems, Inc. Alle Rechte vorbehalten; einschließlich des Rechts auf Vervielfältigung im Ganzen oder in Teilen in jeglicher Form. ISO‐9001 Certified www.extech.com LCR200-EU-DE V1.5 11/13...
