Emotron CDU 2.0 Betriebsanleitung Seite 154

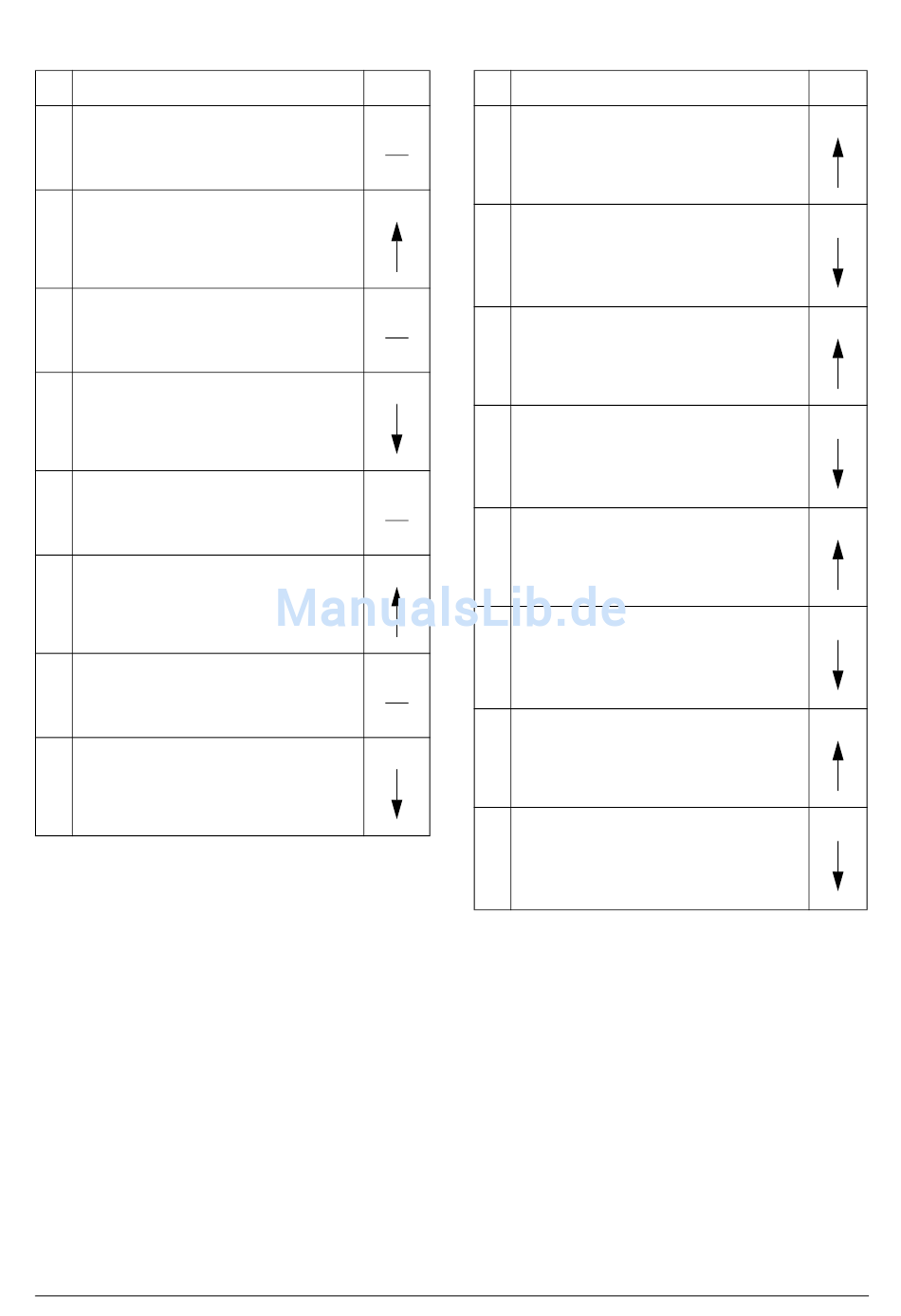

Tabelle 25 Anmerkungen zu Abb. 96 zur Hystereseauswahl.
Nr. Beschreibung
Das Sollwertsignal passiert mit positiver
Flanke die untere Grenze von unten, der
1
Ausgang von Komparator CA1 ändert sich
nicht, der Ausgang bleibt LO.
Das Sollwertsignal passiert mit positiver
2 Flanke die obere Grenze von unten, der
Ausgang von Komparator CA1 geht HI.
Das Sollwertsignal passiert mit negativer
Flanke die obere Grenze von oben, der
3
Ausgang von Komparator CA1 ändert sich
nicht, der Ausgang bleibt HI.
Das Sollwertsignal passiert mit negativer
Flanke die untere Grenze von oben, der
4
Komparator CA1 wird zurückgesetzt, der
Ausgang geht LO.
Das Sollwertsignal passiert mit positiver
Flanke die untere Grenze von unten, der
5
Ausgang von Komparator CA1 ändert sich
nicht, der Ausgang bleibt LO.
Das Sollwertsignal passiert mit positiver
6 Flanke die obere Grenze von unten, der
Ausgang von Komparator CA1 geht HI.
Das Sollwertsignal passiert mit negativer
Flanke die obere Grenze von oben, der
7
Ausgang von Komparator CA1 ändert sich
nicht, der Ausgang bleibt HI.
Das Sollwertsignal passiert mit negativer
Flanke die untere Grenze von oben, der
8
Komparator CA1 wird zurückgesetzt, der
Ausgang geht LO.
150
Tabelle 26 Anmerkungen zu Abb. 96 zur Fensterauswahl.
Nr.
Hysterese
Dieses Referenzsignal erreicht den Level LO-
Wert von unten (Signal innerhalb des
1
Fensterbands), der Komparatorausgang CA1
wird mit hohem Wert eingestellt.
Das Referenzsignal erreicht den Level LO-
Wert von oben (Signal außerhalb des
2 Fensterbands), der Komparatorausgang CA1
wird zurückgesetzt, der Ausgang wird mit
niedrigem Wert eingestellt.
Das Referenzsignal erreicht den Level HI-Wert
von oben (Signal innerhalb des
3
Fensterbands), der Komparatorausgang CA1
wird mit hohem Wert eingestellt.
Das Referenzsignal erreicht den Level LO-
Wert von oben (Signal außerhalb des
4 Fensterbands), der Komparatorausgang CA1
wird zurückgesetzt, der Ausgang wird mit
niedrigem Wert eingestellt.
Dieses Referenzsignal erreicht den Level LO-
Wert von unten (Signal innerhalb des
5
Fensterbands), der Komparatorausgang CA1
wird mit hohem Wert eingestellt.
Das Referenzsignal erreicht den Level HI-Wert
von unten (Signal außerhalb des
6 Fensterbands), der Komparatorausgang CA1
wird zurückgesetzt, der Ausgang wird mit
niedrigem Wert eingestellt.
Das Referenzsignal erreicht den Level HI-Wert
von oben (Signal innerhalb des
7
Fensterbands), der Komparatorausgang CA1
wird mit hohem Wert eingestellt.
Das Referenzsignal erreicht den Level LO-
Wert von oben (Signal außerhalb des
8 Fensterbands), der Komparatorausgang CA1
wird zurückgesetzt, der Ausgang wird mit
niedrigem Wert eingestellt.
Beschreibung
CG Drives & Automation, 01-4966-02r1
Fenster
