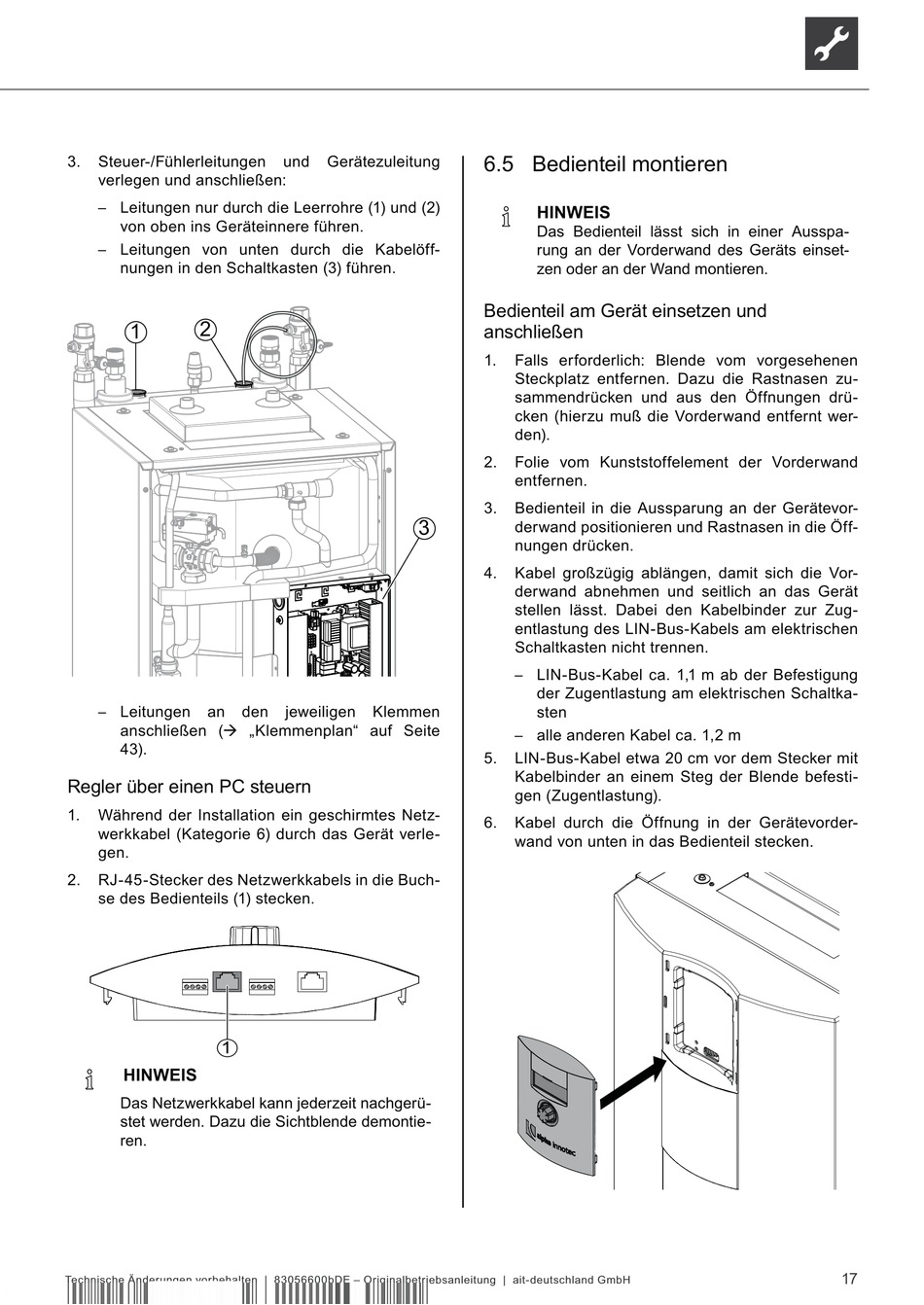

3. Steuer-/Fühlerleitungen
verlegen und anschließen:
– Leitungen nur durch die Leerrohre (1) und (2)
von oben ins Geräteinnere führen.
– /HLWXQJHQ YRQ XQWHQ GXUFK GLH .DEHO|II-
nungen in den Schaltkasten (3) führen.
2
1
– Leitungen
an
anschließen (Æ „Klemmenplan" auf Seite
43).
5HJOHU EHU HLQHQ 3& VWHXHUQ
1. Während der Installation ein geschirmtes Netz-
werkkabel (Kategorie 6) durch das Gerät verle-
gen.
2. RJ-45-Stecker des Netzwerkkabels in die Buch-
se des Bedienteils (1) stecken.
1
HINWEIS
Das Netzwerkkabel kann jederzeit nachgerü-
stet werden. Dazu die Sichtblende demontie-
ren.
Technische Änderungen vorbehalten | 83056600bDE – Originalbetriebsanleitung | ait-deutschland GmbH
und Gerätezuleitung
den jeweiligen Klemmen

6.5 Bedienteil montieren

HINWEIS
Das Bedienteil lässt sich in einer Ausspa-
rung an der Vorderwand des Geräts einset-
zen oder an der Wand montieren.
Bedienteil am Gerät einsetzen und
anschließen
1. Falls erforderlich: Blende vom vorgesehenen
Steckplatz entfernen. Dazu die Rastnasen zu-
sammendrücken und aus den Öffnungen drü-
cken (hierzu muß die Vorderwand entfernt wer-
den).
2. Folie vom Kunststoffelement der Vorderwand
entfernen.
3. Bedienteil in die Aussparung an der Gerätevor-
3
derwand positionieren und Rastnasen in die Öff-
nungen drücken.
4. Kabel großzügig ablängen, damit sich die Vor-
derwand abnehmen und seitlich an das Gerät
stellen lässt. Dabei den Kabelbinder zur Zug-
entlastung des LIN-Bus-Kabels am elektrischen
Schaltkasten nicht trennen.
– LIN-Bus-Kabel ca. 1,1 m ab der Befestigung
der Zugentlastung am elektrischen Schaltka-
sten
– alle anderen Kabel ca. 1,2 m
5. LIN-Bus-Kabel etwa 20 cm vor dem Stecker mit
Kabelbinder an einem Steg der Blende befesti-
gen (Zugentlastung).
6. Kabel durch die Öffnung in der Gerätevorder-
wand von unten in das Bedienteil stecken.
17
