7.5 Heiz- und Trinkwarmwasserlade-
kreis spülen und befüllen
9
$EODXÀHLWXQJ GHV 6LFKHUKHLWVYHQWLOV LVW DQJH-
schlossen.
Sicherstellen, dass der Ansprechdruck des Si-
cherheitsventils nicht überschritten wird.

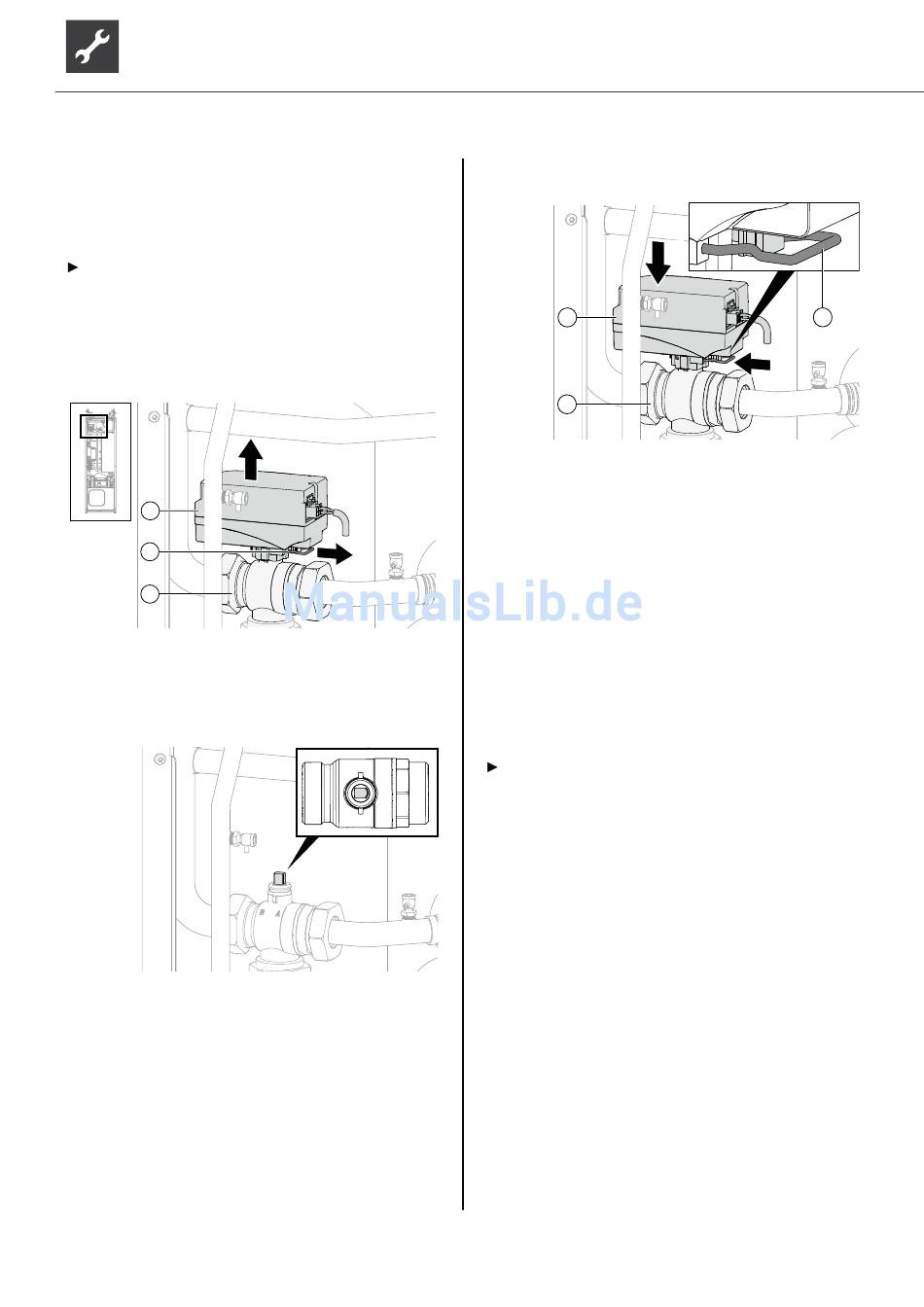

1. Bügelstift (2) am Boden des Ventilmotors (1) ab-
ziehen.
2. Ventilmotor vorsichtig nach oben vom 3-Wege-
Umschaltventil (3) abziehen.
1
2
3
3. Spindel am 3-Wege-Umschaltventil drehen, so-
dass die abgerundete Seite der Spindel in Rich-
tung Markierung A der Anschlüsse am 3-Wege-
Umschaltventil zeigt.
4. Trinkwarmwasserladekreis ca. 1 Minute spülen.
5. Spindel drehen, sodass die abgerundete Seite
der Spindel in Richtung Markierung B der An-
schlüsse am 3-Wege-Umschaltventil zeigt.
6. Heizkreis gründlich spülen, bis keine Luft mehr
austritt.
7. Ventilmotor (1) auf das 3-Wege-Umschaltven-
til (3) aufsetzen.
20
2.
1.
B A
Technische Änderungen vorbehalten | 83056600bDE – Originalbetriebsanleitung | ait-deutschland GmbH
8. Bügelstift (2) am Boden des Ventilmotors ein-
setzen.
1
3
9. Sicherstellen, dass der Bügelstift korrekt einge-
rastet ist:
– Ventilmotor sitzt fest auf dem 3-Wege-Um-
schaltventil.
– Beide Zacken des Bügelstifts liegen auf der
Nase.
– Spitzen des Bügelstifts sind ca. 2 mm sicht-
bar (nicht deutlich mehr!).
7.6 Trinkwarmwasserspeicher spülen,
befüllen und entlüften
9
$EODXÀHLWXQJ GHV 6LFKHUKHLWVYHQWLOV LVW DQJH-
schlossen.
Sicherstellen, dass der Ansprechdruck des Si-
cherheitsventils nicht überschritten wird.
1. Trinkwasserzulaufventil am Trinkwarmwasser-
VSHLFKHU |IIQHQ
2. =DSIVWHOOHQ IU 7ULQNZDUPZDVVHU |IIQHQ
3. Trinkwarmwasserspeicher spülen, bis keine Luft
mehr aus den Ventilen an den Zapfstellen aus-
tritt.
4. Zapfstellen für Trinkwarmwasser schließen.
1.
2
2.
