Modell-Nr. PETL59916.1
Serien-Nr.
Notieren Sie die Seriennummer
BEDIENUNGSANLEITUNG
für späteres Nachschlagen an der
Stelle oben.
Aufkleber mit
Serien-Nr.
KUNDENDIENST
Wenn Sie Fragen haben oder wenn
Teile fehlen oder beschädigt sind,
kontaktieren Sie den Kundendienst
(siehe Informationen unten), oder
kontaktieren Sie das Geschäft, wo
Sie dieses Produkt gekauft haben.
0800 589 09 88
Mo.–Fr. 12:00–18:00 MEZ
Internetseite:
iconsupport.eu
E-Mail:
csuk@iconeurope.com
VORSICHT
Lesen Sie alle Vorsichtsmaßnah-
men und Anweisungen in dieser
Bedienungsanleitung, bevor Sie
dieses Gerät benutzen. Bewahren
Sie diese Bedienungsanleitung
iconeurope.com
für späteres Nachschlagen auf.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Pro-Form Perfomance 350i PETL59916.1
Inhaltszusammenfassung für Pro-Form Perfomance 350i PETL59916.1
- Seite 1 Modell-Nr. PETL59916.1 Serien-Nr. Notieren Sie die Seriennummer BEDIENUNGSANLEITUNG für späteres Nachschlagen an der Stelle oben. Aufkleber mit Serien-Nr. KUNDENDIENST Wenn Sie Fragen haben oder wenn Teile fehlen oder beschädigt sind, kontaktieren Sie den Kundendienst (siehe Informationen unten), oder kontaktieren Sie das Geschäft, wo Sie dieses Produkt gekauft haben.
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS PLATZIERUNG DER WARNAUFKLEBER ............2 WICHTIGE VORSICHTSMASSNAHMEN. -
Seite 3: Wichtige Vorsichtsmassnahmen
WICHTIGE VORSICHTSMASSNAHMEN WARNUNG: Um das Risiko von Verbrennungen, Bränden, Stromschlägen und Verlet- zungen zu verringern, lesen Sie alle wichtigen Vorsichtsmaßnahmen und Anweisungen in dieser Bedienungsanleitung sowie alle Warnungen, die auf dem Laufbandgerät angebracht wurden, bevor Sie das Laufbandgerät benutzen. ICON übernimmt keine Verantwortung für Verletzungen oder Sach- schäden, die durch dieses Produkt oder durch seine Benutzung entstehen. -
Seite 4: Bewahren Sie Diese Anweisungen Auf
17. Lesen Sie sinnerfassend über das Notstopp- wurde. (Siehe MONTAGE auf Seite 7 und verfahren und probieren Sie dieses Verfahren DAS GERÄT ZUSAMMENKLAPPEN UND aus, bevor Sie das Laufbandgerät benutzen TRANSPORTIEREN auf Seite 23.) Sie müssen (siehe DEN STROM EINSCHALTEN auf Seite ohne Schwierigkeiten 20 kg heben können, 17). -
Seite 5: Bevor Sie Beginnen

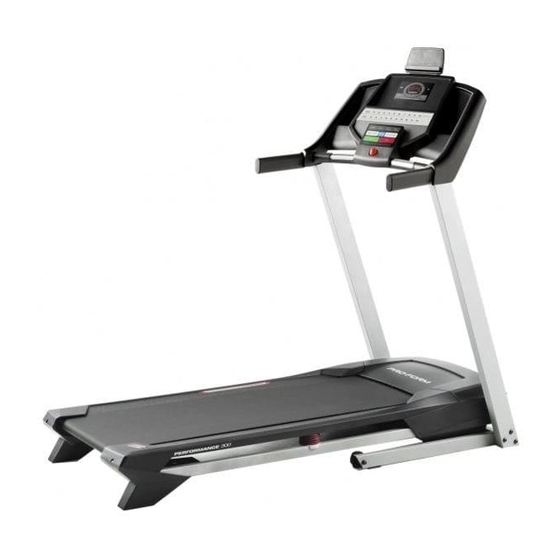

BEVOR SIE BEGINNEN Vielen Dank, dass Sie sich für das neue PROFORM ® sehen Sie bitte auf der Vorderseite dieser Bedienungs- PERFORMANCE 350I Laufbandgerät entschieden anleitung nach. Damit wir Ihnen besser helfen können, haben. Das PERFORMANCE 350I Laufbandgerät notieren Sie die Modellnummer und Seriennummer bietet eine beeindruckende Auswahl an Funktionen des Produkts, bevor Sie uns kontaktieren. -
Seite 6: Diagramm Zur Identifizierung Der Teile
DIAGRAMM ZUR IDENTIFIZIERUNG DER TEILE Verwenden Sie die Abbildungen unten, um die Kleinteile zu identifi zieren, die Sie zur Montage brauchen. Die Zahl in Klammern unter jeder Abbildung ist die Kennziffer des Teils, die mit der TEILELISTE am Ende dieser Bedienungsanleitung übereinstimmt. -
Seite 7: Montage
MONTAGE • Die Montage erfordert zwei Personen. • Linke Teile sind mit einem „L“ oder dem Wort „Left“ und rechte Teile mit einem „R“ oder dem • Legen Sie alle Teile auf einen freigeräumten Ort Wort „Right“ markiert. und entfernen Sie die Verpackungsmaterialien. Werfen Sie die Verpackungsmaterialien nicht •... - Seite 8 2. Achten Sie darauf, dass das Netzkabel nicht eingesteckt ist. Entfernen Sie die zwei Schrauben (A) und die Versandhalterung (B) an der rechten Seite der Basis (74) und entsorgen Sie diese. Dann entfernen Sie die Schrauben und die Versandhalterung (nicht abgebildet) an der lin- ken Seite der Basis und entsorgen diese.
- Seite 9 4. Legen Sie den rechten Pfosten (76) neben die Basis (74), wie abgebildet. Befestigen Sie das Erdungskabel mit einer #8 x 1/2" Erdungs- schraube (1) an der Basis. Dann drücken Sie die Pfostendurchführung (73) in das quadratische Loch am rechten Pfosten (76).
- Seite 10 6. Identifi zieren Sie die rechte Haltestange (64). Lassen Sie eine zweite Person die rechte Haltestange an den rechten Pfosten (76) halten. Führen Sie das Pfostenkabel (63) in den unteren Teil der rechten Haltestange (64) und aus dem Loch in der rechten Haltestange. Achten Sie darauf, das Pfostenkabel (63) nicht einzuklemmen.
- Seite 11 8. Entfernen Sie die vier gezeigten Schrauben (D) und entsorgen Sie diese. 9. Befestigen Sie die Computerquerstange (61) mit vier #10 x 3/4" Schrauben (8) und vier #10 Zahnscheiben (23) am linken und rech- ten Pfosten (66, 76). Drehen Sie alle vier Schrauben lose ein, dann ziehen diese fest.
- Seite 12 10. Mithilfe einer zweiten Person halten Sie die Computereinheit an die rechte Haltestange (64) hin. Computer- Siehe die eingefügte Abbildung. Verbinden Sie einheit das Pfostenkabel (63) mit dem Computerkabel. Die Steckverbinder sollten ohne Probleme ineinander passen und einschnappen. Sollte das nicht der Fall sein, drehen Sie einen der Computer- Steckverbinder um und versuchen es noch kabel...
- Seite 13 12. Heben Sie den Rahmen (38) in die aufrechte Position. Lassen Sie eine zweite Person den Rahmen halten, bis Schritt 14 vollendet ist. Richten Sie die Verriegelungsquerstange (67) so aus, wie abgebildet. Befestigen Sie die Verriegelungsquerstange mit zwei 1/4" x 1 3/4" Schrauben (77) an den Halterungen am Rahmen (38).
- Seite 14 14. Entfernen Sie die 5/16" Mutter (80) und den 5/16" x 1 3/4" Bolzen (79) von der Halterung an der Verriegelungsquerstange (67). Richten Sie das obere Ende der Lagerungs- sperre (68) mit der Halterung, die sich an der Verriegelungsquerstange (67) befi ndet, gleich aus und schieben Sie den 5/16"...
-
Seite 15: Das Laufbandgerät Verwenden
DAS LAUFBANDGERÄT VERWENDEN DAS NETZKABEL ANSCHLIESSEN Befolgen Sie die unten angeführten Schritte, um das Netzkabel einzustecken. Dieses Produkt muss geerdet sein. Sollte es zu einer Fehlfunktion oder Betriebsstörung kommen, bietet 1. Stecken Sie das gezeigte Ende des Netzkabels in Erdung den Weg des geringsten Widerstands für elek- die Buchse am Laufbandgerät ein. - Seite 16 COMPUTERDIAGRAMM DEN WARNAUFKLEBER ANBRINGEN Sie können sogar Ihre Lieblings-Workoutmusik oder Hörbücher durch das Lautsprechersystem des Machen Sie die englischen Warnungen am Trainings- Trainingscomputers während des Trainings anhören. computer ausfi ndig. Dieselben Warnungen in anderen Sprachen fi ndet man auf dem beigefügten Aufkleber- Um den Strom einzuschalten, siehe Seite 17.
- Seite 17 DEN STROM EINSCHALTEN DEN MANUELLEN MODUS VERWENDEN WICHTIG: Sollte das Laufbandgerät kalten 1. Den Schlüssel in den Trainingscomputer Temperaturen ausgesetzt worden sein, lassen Sie stecken. es erst auf Raumtemperatur erwärmen, bevor Sie den Strom einschalten. Andernfalls können Sie die Siehe DEN STROM EINSCHALTEN links. Computeranzeigen oder andere elektronische Teile beschädigen.
- Seite 18 4. Nach Wunsch die Neigung des Laufbandgeräts 6. Ihre Herzfrequenz auf Wunsch messen. verändern. Sie können mithilfe des Handgriff-Pulsmessers Um die Neigung des Laufbandgeräts zu ändern, oder eines kompatiblen Pulsmessers Ihre Herzfre- drücken Sie die Erhöhungstaste und Verringe- quenz messen. Informationen zum Kauf eines rungstaste Incline (Neigung) oder eine der Tasten zusätzlich erhältlichen Brustgurt-Pulsmessers Quick Incline (Schnell-Neigung).
- Seite 19 7. Den Schlüssel nach dem Training vom Trai- Jedes Workout ist in Abschnitte eingeteilt. Für ningscomputer abziehen. jeden Abschnitt sind je eine Geschwindigkeits- und eine Neigungseinstellung vorprogrammiert. Steigen Sie auf die Fußleisten, drücken Sie die Anmerkung: Es kann vorkommen, dass dieselbe Taste Stop mehrmals und stellen Sie die Neigung Geschwindigkeits- oder Neigungseinstellung für des Laufbandgeräts auf Null ein.
- Seite 20 EIN INTERVALLTRAININGSWORKOUT 6. Ihre Herzfrequenz auf Wunsch messen. VERWENDEN Siehe Schritt 6 auf Seite 18. Während eines Intervalltrainingsworkouts werden Sie mehrmals zwischen einem weniger intensiven 7. Den Schlüssel nach dem Training vom „Erholungsintervall“ und einem anstrengenden Trainingscomputer abziehen. „Arbeitsintervall“ abwechseln. Siehe Schritt 7 auf Seite 19.
- Seite 21 3. Ihre Workout-Informationen aufzeichnen und ZWISCHEN IHREM PULSMESSER UND DEM speichern. TRAININGSCOMPUTER EINE VERBINDUNG HERSTELLEN Befolgen Sie die Anweisungen in der iFit-App, um Ihre Workout-Informationen aufzuzeichnen und zu Der Trainingscomputer ist mit allen BLUETOOTH verfolgen. Smart Pulsmessern kompatibel. 4. Auf Wunsch die Verbindung zwischen Smart- Um zwischen dem BLUETOOTH Smart Pulsmesser und Gerät und Trainingscomputer abbrechen.
- Seite 22 DER INFORMATIONSMODUS DEN TABLETHALTER VERWENDEN Der Trainingscomputer ist mit einem Informationsmo- Sie können dus ausgestattet, der die Gebrauchsinformationen des während Ihres Laufbandgeräts aufzeichnet und Ihnen erlaubt, eine Trainings auf Tablethalter Maßeinheit für den Trainingscomputer zu wählen. Ihrem Tablet ver- schiedene Medien Um den Informationsmodus zu wählen, stecken Sie abrufen.
-
Seite 23: Das Gerät Zusammenklappen Und Transportieren
DAS GERÄT ZUSAMMENKLAPPEN UND TRANSPORTIEREN DAS LAUFBANDGERÄT ZUSAMMENKLAPPEN DAS LAUFBANDGERÄT TRANSPORTIEREN Bevor Sie das Laufbandgerät transportieren, klappen Um ein Beschädigen des Laufbandgeräts zu Sie es wie links beschrieben zusammen. VORSICHT: vermeiden, stellen Sie die Neigung auf Null, bevor Sorgen Sie dafür, dass der Verriegelungsknopf in Sie das Laufbandgerät zusammenklappen. -
Seite 24: Wartung Und Fehlersuche
WARTUNG UND FEHLERSUCHE WARTUNG FEHLER: Das Gerät schaltet sich während des Betriebs ab Regelmäßige Wartung ist für die optimale Leistung des Geräts und zur minimalen Abnutzung der Teile a. Überprüfen Sie den Netzschalter (siehe Abbildung sehr wichtig. Überprüfen Sie bei jeder Verwendung c links). - Seite 25 Finden Sie den Reedschalter (85) und den b. Sollte das Laufband zu straff angezogen sein, Magneten (86) auf der rechten Seite der Rolle wird die Leistung des Laufbandgeräts verrin- (31). Drehen Sie die Rolle, bis der Magnet dem gert und das Laufband kann beschädigt werden. Reedschalter gegenüberliegt.
- Seite 26 FEHLER: Das Laufband ist nicht mittig ausge- FEHLER: Das Laufband rutscht, wenn man darauf richtet WICHTIG: Das Laufband sollte genau in geht der Mitte zwischen den Fußleisten liegen. Falls das Laufband an den Fußleisten reibt, könnte das a. Ziehen Sie zuerst den Schlüssel ab und ZIEHEN Laufband beschädigt werden.
-
Seite 27: Trainingsrichtlinien
TRAININGSRICHTLINIEN Fettverbrennung – Um Fett effektiv zu verbrennen, WARNUNG: müssen Sie bei einem niedrigen Intensitätsgrad über Bevor Sie mit einen anhaltenden Zeitraum trainieren. Während der diesem oder irgendeinem anderen Trainings- ersten paar Minuten des Trainings verbraucht Ihr programm beginnen, konsultieren Sie Ihren Körper Kohlenhydratkalorien zur Energieerzeugung. -
Seite 28: Teileliste
TEILELISTE Modell-Nr. PETL59916.1 R0418A Kennz. Anz. Beschreibung Kennz. Anz. Beschreibung #8 x 1/2" Erdungsschraube Neigungsmotor 3/8" x 3 1/4" Schraube Neigungsrahmen-Buchse 3/8" Zahnscheibe Neigungsrahmen #8 x 3/4" Schraube Bodenschale 5/16" x 3/4" Schraube Buchse 5/16" Zahnscheibe Netzkabel 5/16" x 3" Schraube Netzschalter #10 x 3/4"... -
Seite 29: Explosionszeichnung
EXPLOSIONSZEICHNUNG A Modell-Nr. PETL59916.1 R0418A... - Seite 30 EXPLOSIONSZEICHNUNG B Modell-Nr. PETL59916.1 R0418A...
- Seite 31 EXPLOSIONSZEICHNUNG C Modell-Nr. PETL59916.1 R0418A...
-
Seite 32: Bestellung Von Ersatzteilen
BESTELLUNG VON ERSATZTEILEN Um Ersatzteile zu bestellen, sehen Sie bitte auf der Vorderseite dieser Bedienungsanleitung nach. Damit wir Ihnen behilfl ich sein können, sollten Sie darauf vorbereitet sein, uns folgende Informationen zu geben, wenn Sie uns kontaktieren: • die Modellnummer und die Seriennummer des Produkts (siehe Vorderseite dieser Bedienungsanleitung) •...
