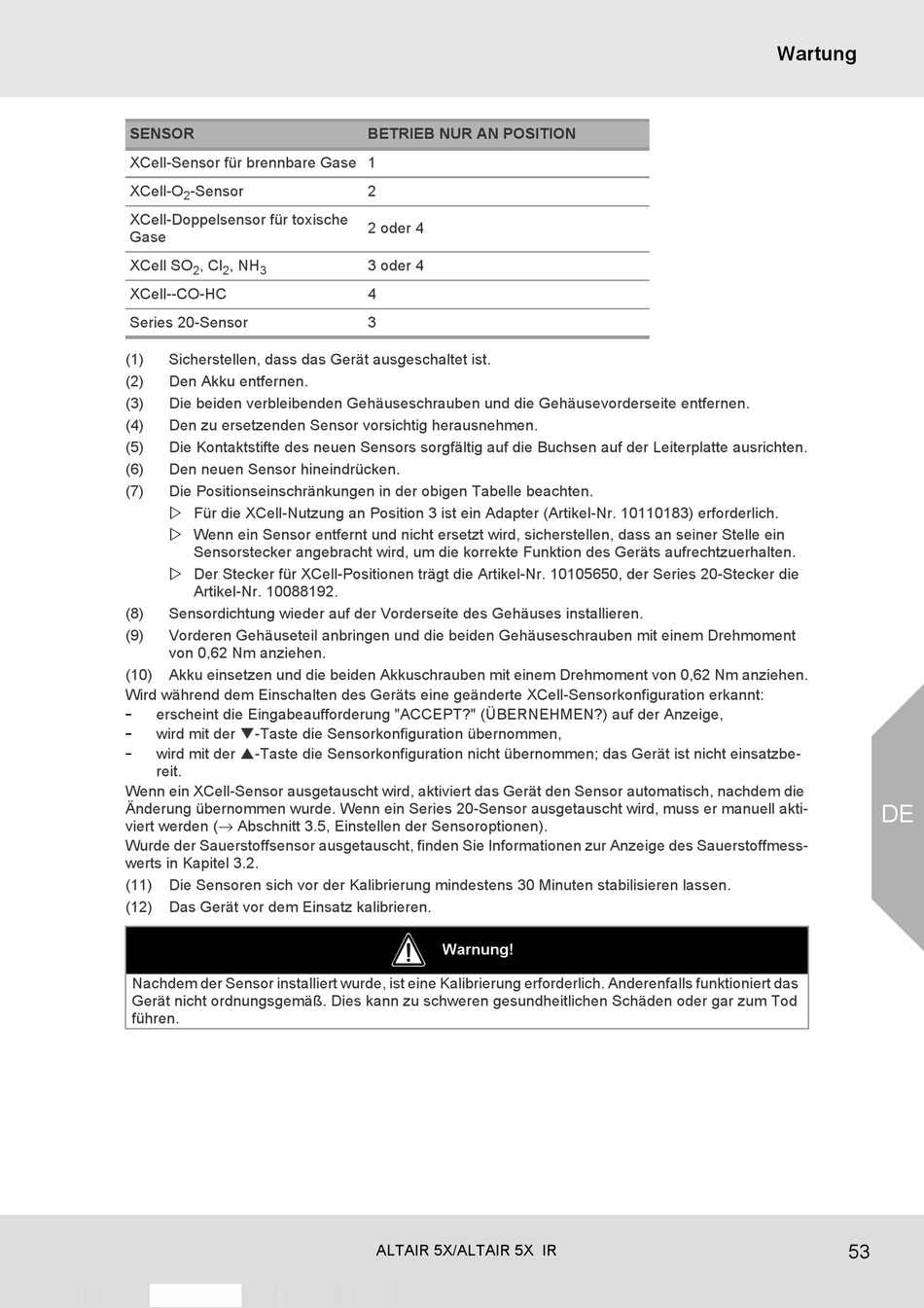

MSA ALTAIR 5X Gebrauchsanleitung Seite 53

SENSOR
XCell-Sensor für brennbare Gase 1
XCell-O -Sensor
2
XCell-Doppelsensor für toxische
Gase
XCell SO , Cl , NH
2 2 3
XCell--CO-HC
Series 20-Sensor
(1) Sicherstellen, dass das Gerät ausgeschaltet ist.
(2) Den Akku entfernen.
(3) Die beiden verbleibenden Gehäuseschrauben und die Gehäusevorderseite entfernen.
(4) Den zu ersetzenden Sensor vorsichtig herausnehmen.
(5) Die Kontaktstifte des neuen Sensors sorgfältig auf die Buchsen auf der Leiterplatte ausrichten.
(6) Den neuen Sensor hineindrücken.
(7) Die Positionseinschränkungen in der obigen Tabelle beachten.
 Für die XCell-Nutzung an Position 3 ist ein Adapter (Artikel-Nr. 10110183) erforderlich.
 Wenn ein Sensor entfernt und nicht ersetzt wird, sicherstellen, dass an seiner Stelle ein
Sensorstecker angebracht wird, um die korrekte Funktion des Geräts aufrechtzuerhalten.
 Der Stecker für XCell-Positionen trägt die Artikel-Nr. 10105650, der Series 20-Stecker die
Artikel-Nr. 10088192.
(8) Sensordichtung wieder auf der Vorderseite des Gehäuses installieren.
(9) Vorderen Gehäuseteil anbringen und die beiden Gehäuseschrauben mit einem Drehmoment
von 0,62 Nm anziehen.
(10) Akku einsetzen und die beiden Akkuschrauben mit einem Drehmoment von 0,62 Nm anziehen.
Wird während dem Einschalten des Geräts eine geänderte XCell-Sensorkonfiguration erkannt:
-
erscheint die Eingabeaufforderung "ACCEPT?" (ÜBERNEHMEN?) auf der Anzeige,
-
wird mit der -Taste die Sensorkonfiguration übernommen,
-
wird mit der -Taste die Sensorkonfiguration nicht übernommen; das Gerät ist nicht einsatzbe-
reit.
Wenn ein XCell-Sensor ausgetauscht wird, aktiviert das Gerät den Sensor automatisch, nachdem die
Änderung übernommen wurde. Wenn ein Series 20-Sensor ausgetauscht wird, muss er manuell akti-
viert werden (→ Abschnitt 3.5, Einstellen der Sensoroptionen).
Wurde der Sauerstoffsensor ausgetauscht, finden Sie Informationen zur Anzeige des Sauerstoffmess-
werts in Kapitel 3.2.
(11) Die Sensoren sich vor der Kalibrierung mindestens 30 Minuten stabilisieren lassen.
(12) Das Gerät vor dem Einsatz kalibrieren.
Nachdem der Sensor installiert wurde, ist eine Kalibrierung erforderlich. Anderenfalls funktioniert das
Gerät nicht ordnungsgemäß. Dies kann zu schweren gesundheitlichen Schäden oder gar zum Tod
führen.
BETRIEB NUR AN POSITION
2
2 oder 4
3 oder 4
4
3
