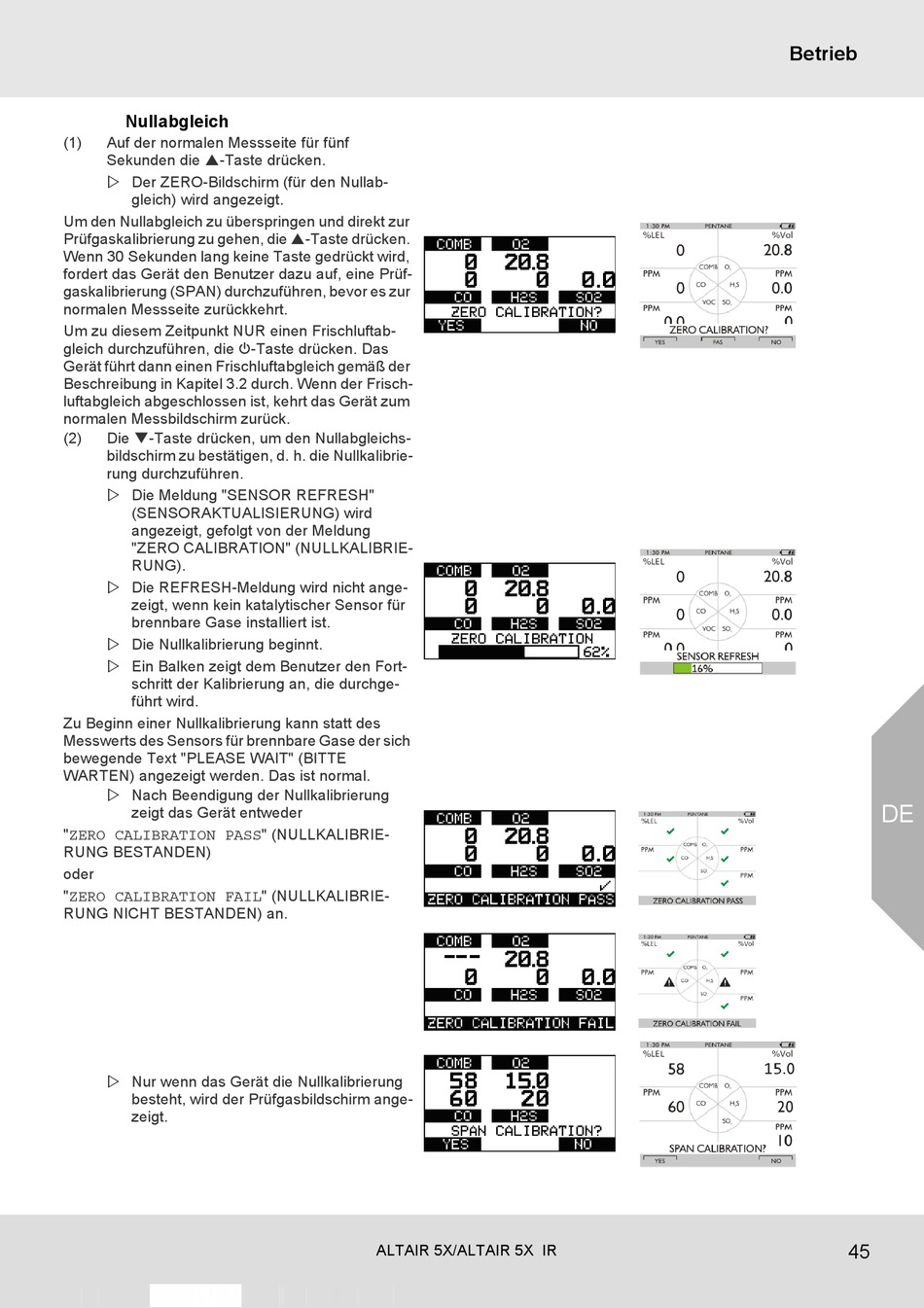

Nullabgleich
(1) Auf der normalen Messseite für fünf
Sekunden die -Taste drücken.

Der ZERO-Bildschirm (für den Nullab-
gleich) wird angezeigt.
Um den Nullabgleich zu überspringen und direkt zur
Prüfgaskalibrierung zu gehen, die -Taste drücken.
Wenn 30 Sekunden lang keine Taste gedrückt wird,
fordert das Gerät den Benutzer dazu auf, eine Prüf-
gaskalibrierung (SPAN) durchzuführen, bevor es zur
normalen Messseite zurückkehrt.
Um zu diesem Zeitpunkt NUR einen Frischluftab-
gleich durchzuführen, die q-Taste drücken. Das
Gerät führt dann einen Frischluftabgleich gemäß der
Beschreibung in Kapitel 3.2 durch. Wenn der Frisch-
luftabgleich abgeschlossen ist, kehrt das Gerät zum
normalen Messbildschirm zurück.
(2) Die -Taste drücken, um den Nullabgleichs-
bildschirm zu bestätigen, d. h. die Nullkalibrie-
rung durchzuführen.
 Die Meldung "SENSOR REFRESH"
(SENSORAKTUALISIERUNG) wird
angezeigt, gefolgt von der Meldung
"ZERO CALIBRATION" (NULLKALIBRIE-
RUNG).
 Die REFRESH-Meldung wird nicht ange-
zeigt, wenn kein katalytischer Sensor für
brennbare Gase installiert ist.
 Die Nullkalibrierung beginnt.
 Ein Balken zeigt dem Benutzer den Fort-
schritt der Kalibrierung an, die durchge-
führt wird.
Zu Beginn einer Nullkalibrierung kann statt des
Messwerts des Sensors für brennbare Gase der sich
bewegende Text "PLEASE WAIT" (BITTE
WARTEN) angezeigt werden. Das ist normal.
 Nach Beendigung der Nullkalibrierung
zeigt das Gerät entweder
"ZERO CALIBRATION PASS" (NULLKALIBRIE-
RUNG BESTANDEN)
oder
"ZERO CALIBRATION FAIL" (NULLKALIBRIE-
RUNG NICHT BESTANDEN) an.

Nur wenn das Gerät die Nullkalibrierung
besteht, wird der Prüfgasbildschirm ange-
zeigt.
