INSTALLAZIONE

L'INSTALLAZIONE DEL BRUCIATORE DEVE ESSERE EFFETTUATA IN CONFORMITÀ ALLE LEGGI E
NORMATIVE LOCALI.
3.1

FISSAGGIO AL GENERATORE

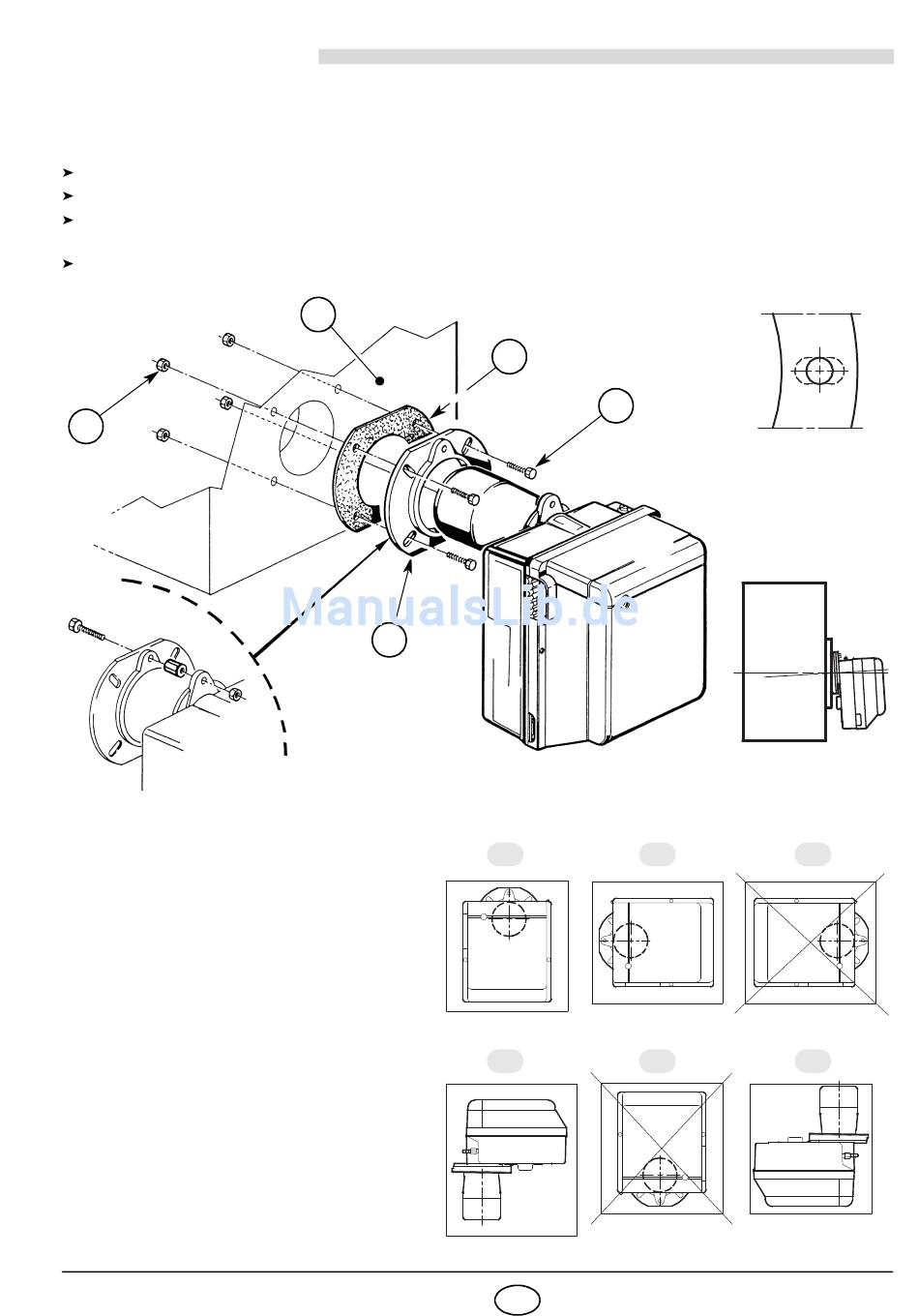

Inserire sulla flangia (1) la vite e i due dadi, (vedi fig. 3).
Allargare, se necessario, i fori dello schermo isolante (4), (vedi fig. 4).
Fissare alla portina del generatore (3) la flangia (1) mediante le viti (5) e (se necessario) i dadi (2) inter-
ponendo lo schermo isolante (4), (vedi fig. 2).
Ad installazione avvenuta verificare che il bruciatore sia leggermente inclinato come in fig. 5.
Fig. 2
2
Fig. 3
3.2

POSIZIONE DI FUNZIONAMENTO

Il bruciatore è predisposto esclusivamente per
il funzionamento nelle posizioni 1, 2, 4 e 6.
Ogni altro posizionamento è da ritenersi com-
promissorio per il buon funzionamento dell'ap-
parecchio.
Le installazioni 3 e 5 sono vietate per motivi di
sicurezza.
