Istruzioni per installazione, uso e manutenzione
Montage und Bedienungsanleitung
Manuel d'entretien
Installation, use and maintenance instructions
Installatie-, gebruiks- en onderhoudsvoorschriften
Bruciatore di gasolio
I

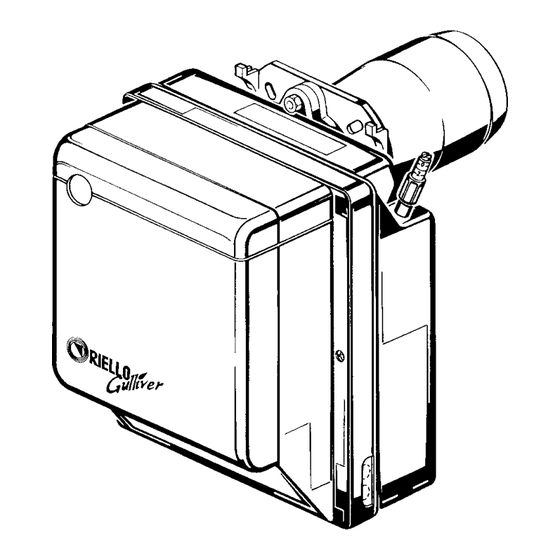

Öl-Gebläsebrenner
D
Brûleur fioul domestique
F
Light oil burner
GB
Stookoliebrander
NL
Funzionamento monostadio
Einstufiger Betrieb
Fonctionnement à 1 allure
One stage operation
Eentrapsbrander
CODICE
CODE
3737705
MODELLO - MODELL
MODELE - MODEL
RG2
TIPO - TYP
TYPE
377T1
2903133 (0)
Inhaltsverzeichnis
Verwandte Anleitungen für Riello RG2
Inhaltszusammenfassung für Riello RG2
- Seite 1 Istruzioni per installazione, uso e manutenzione Montage und Bedienungsanleitung Manuel d’entretien Installation, use and maintenance instructions Installatie-, gebruiks- en onderhoudsvoorschriften Bruciatore di gasolio Öl-Gebläsebrenner Brûleur fioul domestique Light oil burner Stookoliebrander Funzionamento monostadio Einstufiger Betrieb Fonctionnement à 1 allure One stage operation Eentrapsbrander CODICE MODELLO - MODELL...
-
Seite 13: Konformitätserklärung K.e. 8.1.2004 - Belgium
Baumuster entspricht und dass sie im Einklang mit den Anforderun- gen des K.E. vom 8. Januar 2004 hergestellt und in den Verkehr gebracht wird. Produktart: Gebläsebrenner für Flüssigbrennstoff Modell: RG2 – 377T1 Angewandte Norm: EN 267 und K.E. vom 8. Januar 2004 Kontrollorganismus: TÜV Industrie Service GmbH TÜV SÜD Gruppe... -
Seite 14: Beschreibung Des Brenners
INHALT BESCHREIBUNG DES BRENNERS . . . 4.2 Empfohlene Düsen ....1.1 Mitgeliefertes Zubehör ....Wartungsposition. -
Seite 15: Technische Merkmale
TECHNISCHE MERKMALE 2.1 TECHNISCHE DATEN 377 T1 ÷ ÷ Durchsatz - Brennerleistung 9 kg/h – 107 kW ÷ Brennstoff Heizöl-EL, Viskosität 4 6 mm /s bei 20°C ± Stromversorgung Einphasig, 50Hz 230 V Motor Stromaufnahme 0,9 A – 2720 U/min –... -
Seite 16: Installation
INSTALLATION DIE INSTALLATION DES BRENNERS MUSS IN ÜBEREINSTIMMUNG MIT DEN ÖRTLICHEN GESETZEN UND VORSCHRIFTEN AUSGEFÜHRT WERDEN. 3.1 BRENNERMONTAGE Die Schraube und die beiden Muttern am Flansch (1) montieren (siehe Abb. 3). Falls erforderlich, die Bohrungen der Isolierdichtung (5) erweitern. Mit den Schrauben (2) und (falls erforderlich) den Muttern (3) den Flansch (1) an der Kesseltür (4) mit Isolierdichtung (5) montieren (siehe Abb 2). -
Seite 17: Ölversorgungsanlage
3.3 ÖLVERSORGUNGSANLAGE Abb. 5 WICHTIGER HINWEIS: Die Pumpe ist werksseitig für den Zweirohr-Betrieb eingerichtet. Wird ein Pumpen-Einrohrbetrieb für not- wendig erachtet, so ist der Rücklauf-Schlauchleitungs- stopfen (2) zu lösen und die By-Pass Schraube (3) zu entfernen. Danach ist der Rücklauf-Schlauchleitungs- stopfen wieder einzuschrauben. -
Seite 18: Elektrisches Verdrahtungsschema
3.4 ELEKTRISCHES VERDRAHTUNGSSCHEMA ACHTUNG: ® Nullleiter nicht mit Phase austauschen; sich genau an das angegebene Schema halten und eine gute Er- dung ausführen. ® Der Leiterquerschnitt muss mindestens 1 mm2 sein. (Außer im Falle anderslautender Angaben durch Normen und örtliche Gesetze). ®... -
Seite 19: Betrieb
BETRIEB 4.1 EINSTELLUNG DER BRENNERLEISTUNG In Konformität mit der Wirkungsgradrichtlinie 92/42/EWG müssen die Anbringung des Brenners am Heizkessel, die Einstellung und die Inbetriebnahme unter Beachtung der Betriebsanleitung des Heizkessels ausgeführt werden, einschließlich Kontrolle der Konzentration von CO und CO in den Abgasen, der Abgastemperatur und der mittleren Kesseltemperatur. -
Seite 20: Elektrodeneinstellung
Abb. 11 Abb. 11 Den Düsenstock (1) herausnehmen, nachdem vorher die Schrauben (2) gelockert, die Mutter (3) gelöst, die Zündkabel (4) vom Steuergerät und der Photowiderstand (6) abgenommen wurden. Die Zündkabel (4) von den Elektroden abneh- men, den Stauscheibenhalter (10) vom Düsen- s t o c k ( 1 ) h e r a u s n e h m e n , n a c h d e m d i e Schraube (3, Abb. -
Seite 21: Brennkopfeinstellung
4.6 BRENNKOPFEINSTELLUNG, (Siehe Abb. 11, Seite 7) Sie ist vom Öldurchsatz abhängig und wird ausgeführt, indem man die Einstellschraube (5) im Uhrzeiger- sinn oder entgegen dem Uhrzeigersinn soweit dreht, bis die auf der Einstellspindel markierte Raste (9) mit der Kante am Düsenstock (1) übereinstimmt. In der Abbildung ist der Brennkopf auf einen Durchsatz von 1,50 GPH bei 12 bar eingestellt. -
Seite 22: Störungen / Abhilfe
STÖRUNGEN / ABHILFE Nachfolgend finden Sie einige denkbare Ursachen und Abhilfemöglichkeiten für Störungen, die den Betrieb des Brenners beeinflussen oder einen nicht ordnungsgemäßen Betrieb des Brenners verursachen könnten. In den meisten Fällen führt eine Störung zum Aufleuchten der Kontrolleuchte in der Entstörtaste des Steuerge- räts (3, Abb. -
Seite 23: Hinweise Und Sicherheit
HINWEISE UND SICHERHEIT Um bestmögliche Verbrennungs-Ergebnisse sowie niedrige Emissionswerte zu erzielen, muß die Brenn- kammer-Geometrie des Heizkessels für den Brenner geeignet sein. Deshalb ist es notwendig, vor Einsatz des Brenners Informationen bei einzuholen, um ein einwandfreies Funktionieren des Brenners zu gewährleisten. Dieser Brenner darf nur für den Einsatzzweck verwendet werden, für den er hergestellt wurde.
