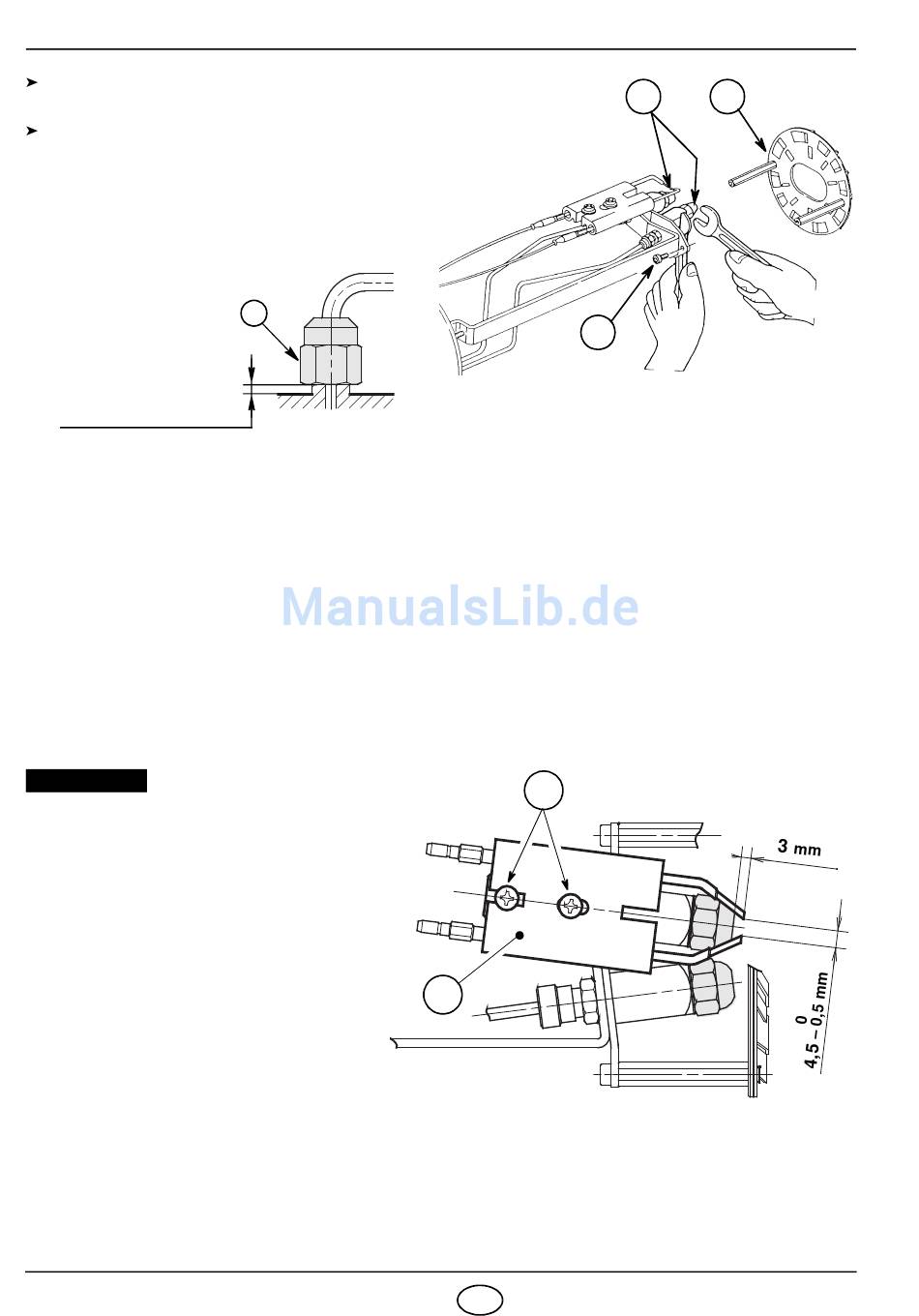

Sostituire e avvitare correttamente gli ugelli (10)
stringendoli come mostrato in figura.
Rimontare con procedura inversa a quanto so-
pra descritto, riposizionando il gruppo portau-
gelli (1) come in origine.
ATTENZIONE
Al rimontaggio del gruppo portaugelli avvitare i da-
di (3) come mostrato in figura sotto.
SERRARE SENZA
PORTARE A BATTUTA
4.3
REGOLAZIONE TESTA DI COMBUSTIONE,
La sua regolazione varia in base alla portata del bruciatore.
Si esegue ruotando in senso orario o antiorario la vite di regolazione (6) fino a che la tacca incisa sulla staf-
fa di regolazione (7) coincide con il piano esterno del gruppo portaugelli (1).
Nella figura 12 la staffa di regolazione della testa (7) è tarata alla tacca 3.
Secondo i valori riportati in tabella, la testa è regolata per una portata di 2,00 + 2,00 GPH con la pressione
della pompa a 12 bar.
4.4
REGOLAZIONE ELETTRODI,
ATTENZIONE
LE DISTANZE DEVONO ESSERE RI-
SPETTATE.
Per eventuali aggiustamenti allentare le viti
(1) e spostare il gruppo elettrodi (2).
Per accedere agli elettrodi eseguire l'opera-
zione descritta al capitolo 4.2 UGELLI
CONSIGLIATI (pag. 8).
2863
D5684
3
(vedi fig. 14)
D5406
Fig. 13
9
(vedi fig. 12, pag. 8)
1
2
9
I
10
8
S7764
Fig. 14
