PUMPENDRUCK UND LUFTDURCHSATZ,

EINSTELLUNG 1. STUFE

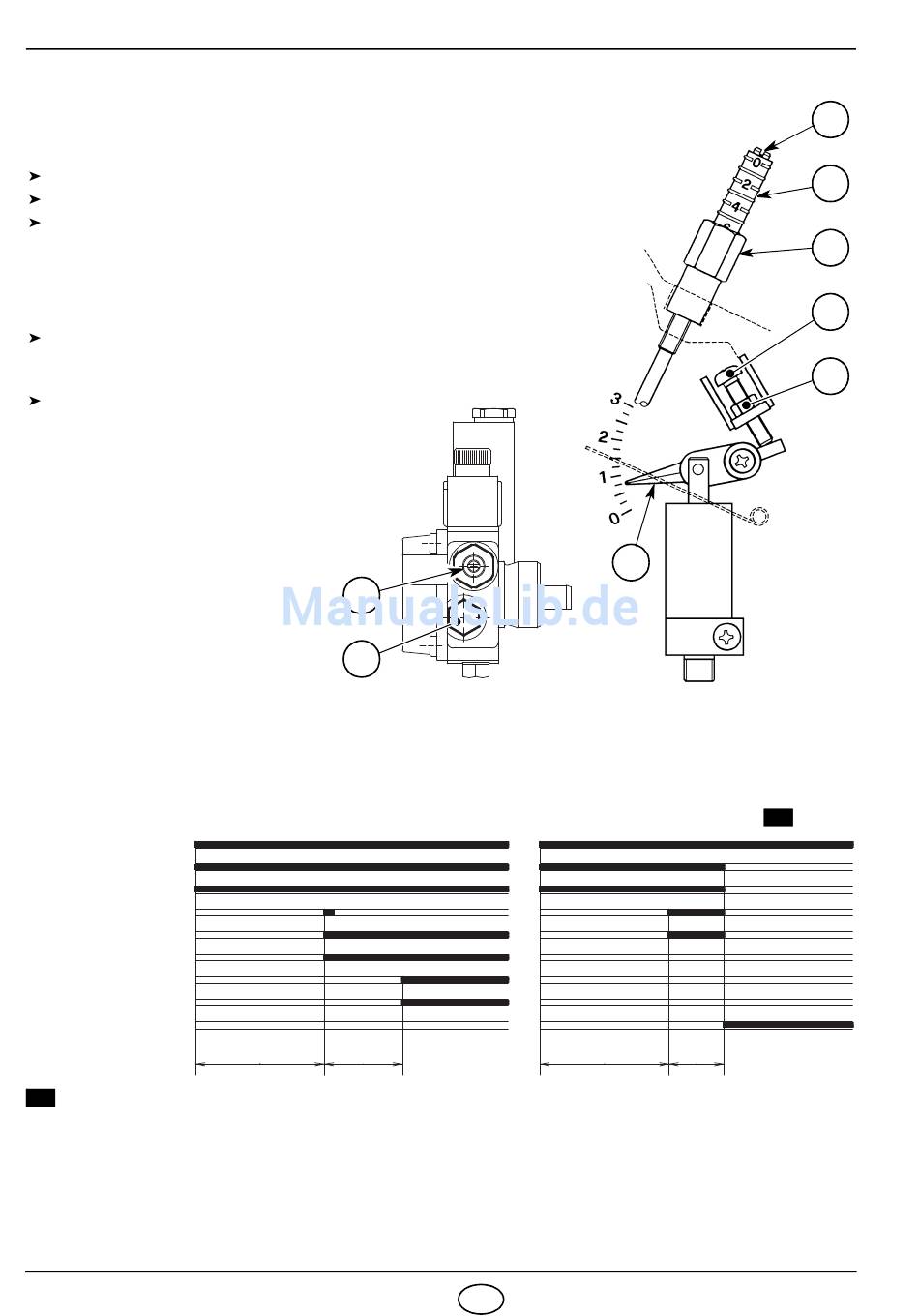

LUFTKLAPPENEINSTELLUNG, (siehe Abb. 15)
Die Mutter (1) lockern, die Schraube (2) betätigen.
Den Zeiger (3) in die gewünschte Stellung bringen.
Dann die Mutter (1) anziehen.
EINSTELLUNG 2. STUFE
LUFTKLAPPENEINSTELLUNG, (siehe Abb. 15)
Die Mutter (4) lockern und die Schraube (5)
betätigen, bis sich der Zeiger (6) in der ge-
wünschten Stellung befindet.
Dann die Mutter (4) anziehen.

DRUCKEINSTELLUNG

Wird werksseitig auf 12 bar einge-
stellt.
Falls nötig, diesen Druck neu einstel-
len oder die Schraube (8) betätigen,
falls man ihn ändern will.
Das Manometer für die Druckkontrol-
le wird anstelle des Stopfens (7)
montiert (siehe Abb. 16).

4.6 BETRIEBSABLAUF

Normal
1. Stufe Thermostat
2. Stufe Thermostat
Motor
Zündtransformator
1. Stufe Ventil
1. Stufe Flamme
2. Stufe Ventil
2. Stufe Flamme
Störlampe
