FONCTIONNEMENT

4.1 REGLAGE DE LA COMBUSTION
Conformément à la Directive Rendements 92/42/CEE, le montage du brûleur sur le générateur de chaleur, le
réglage et l'essai doivent être effectués en suivant les indications reportées sur le manuel du générateur, y
compris le contrôle de la concentration de CO et de CO
moyenne de l'eau ou de l'air du générateur.
Selon le débit nécessaire pour le générateur, il faut déterminer le gicleur, la pression de la pompe, le ré-
glage de la tête de combustion et le réglage du volet d'air, selon le tableau ci-dessous.
Les valeurs indiquées sur le tableau sont valables pour la chaudière CEN (selon EN267). Elles sont obte-
nues au niveau de la mer avec 12,5% de CO
quence d'alimentation de 50Hz et une contre-pression dans la chambre de combustion égale à 0.
Gicleurs
GPH
1 ère 2 ème
2,00 1,00
2,00 2,00
2,50 2,50
3,00 3,00
ATTENTION
Les valeurs ne sont reportées dans le tableau qu'à titre indicatif; pour garantir les meilleures perfor-
mances du brûleur, il est conseillé d'effectuer les réglages en fonction des exigences requises par le type
de générateur.
En cas de fonctionnement à 60 Hz, régler de nouveau le brûleur en fermant le volet d'air afin de réduire
la quantité d'air à l'entrée.
4.2 GICLEURS CONSEILLES
Delavan type W - B;
REMARQUE
En cas de besoin, le gicleur de la première allure peut avoir un débit supérieur à 50% par rapport au débit total.
La flamme risque d'être instable si le débit du gicleur de première allure est inférieur à 50% du débit total.

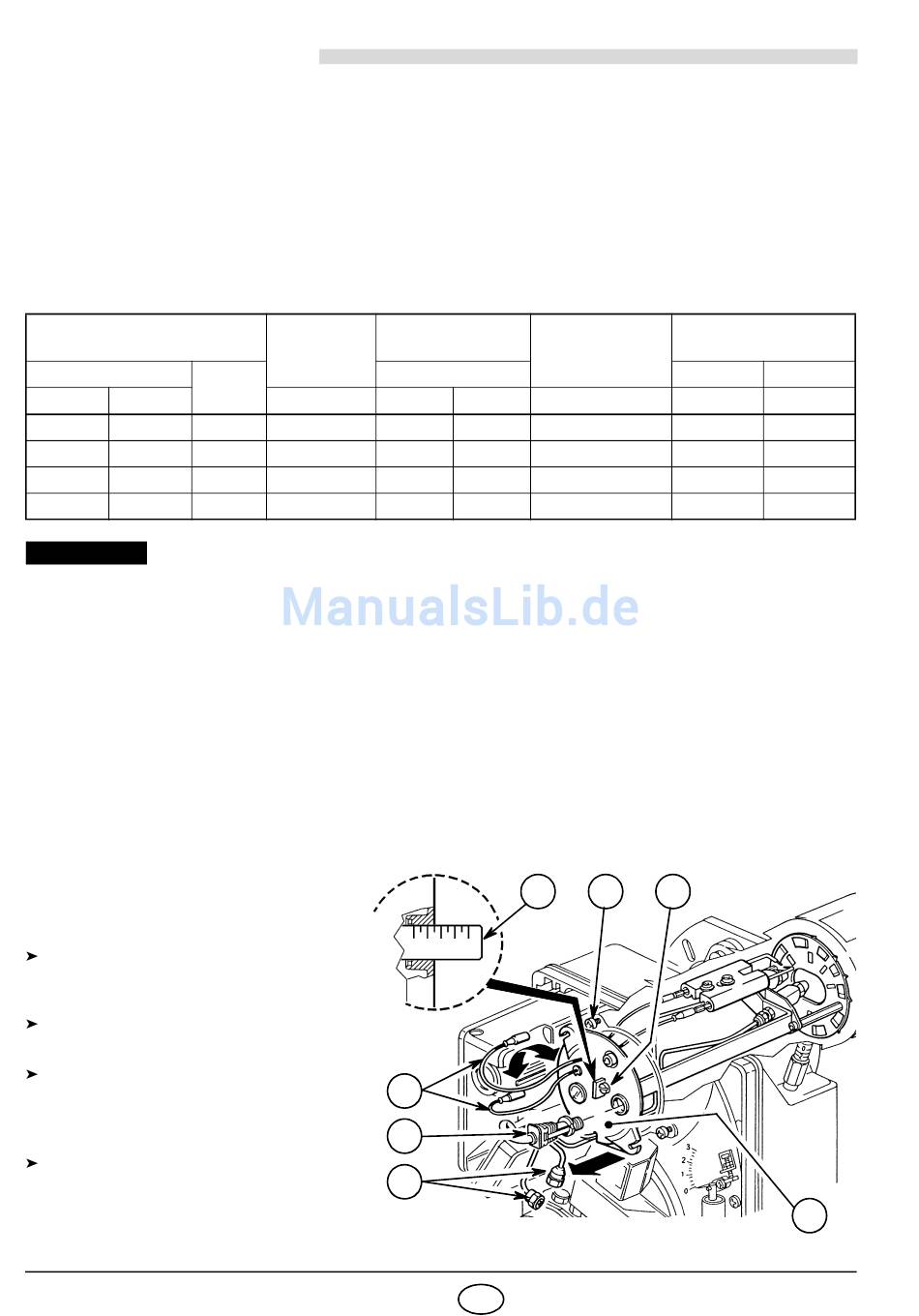

REMPLACEMENT DES GICLEURS,
(fig. 12 et 13)
Procéder comme suit pour remplacer les
gicleurs:
Débrancher les câbles (4) de la
boîte et enlever la cellule photoré-
sistante (5).
Desserrer les vis (2) et dévisser les
écrous (3).
Enlever les câbles (4) des électro-
des, dévisser et enlever les vis (9,
fig. 13, page 9) du groupe accroche-
flamme (8, fig. 13, page 9).
Extraire le groupe porte-gicleurs (1)
en le faisant légèrement tourner vers
la droite.
2863
Pression
pompe
Angle
bar
60° 12
60° 12
60° 12
60° 12,5
Steinen type Q;
dans les fumées, de leur température et de celle
2
, une température ambiante et du fioul de 20°C, une fré-
2
Débit Réglage tête
bruleur combustion
kg/h ± 4%
1 ère 2 ème
8,0 12,4
8,0 16,4
10,3 20,5
12,6 25,0
Danfoss type S.
7
0 2 4 6 8
4
5
3
S7763
8 F
Réglage
volet d'air
1 ère
Index Index
0 0,25
3 0,15
6 0,3
8 0,6
