INSTALLATION

DIE INSTALLATION DES BRENNERS MUSS IN ÜBEREINSTIMMUNG MIT DEN ÖRTLICHEN GESETZEN
UND VORSCHRIFTEN AUSGEFÜHRT WERDEN.

3.1 EINBAU VOM HEIZKESSEL

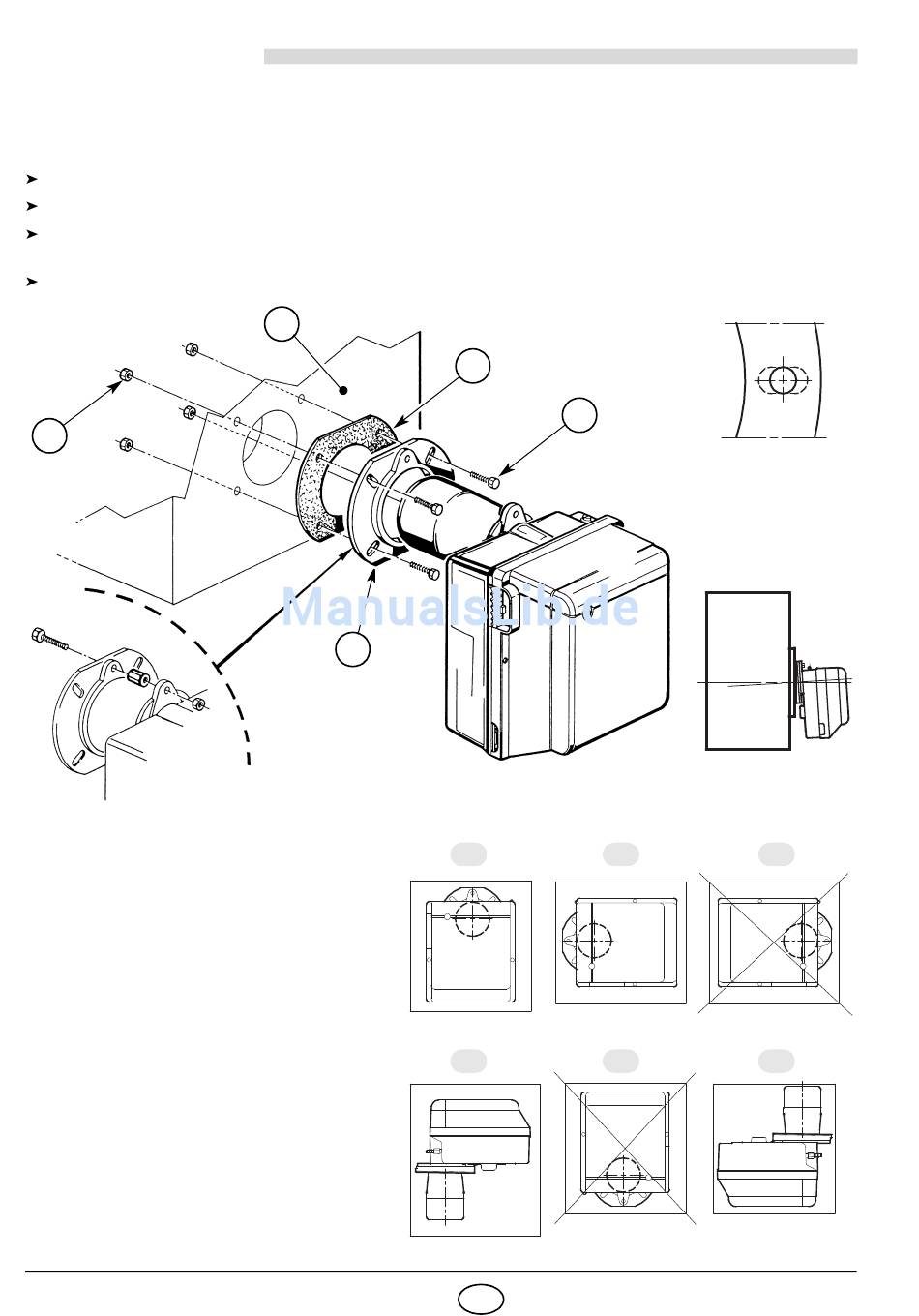

Die Schraube und die beiden Muttern am Flansch (1) montieren, (siehe Abb. 3).
Falls erforderlich, die Bohrungen der Isolierdichtung (4) erweitern, (siehe Abb. 4).
Mit den Schrauben (5) und (falls erforderlich) den Muttern (2) den Flansch (1) an der Heizkesseltür (3)
mit Isolierdichtung (4) montieren, (siehe Abb 2).
Nach Abschluß der Montagearbeiten überprüfen, ob der Brenner leicht geneigt ist, wie in Abb. 5.
Abb. 2
2
Abb. 3
3.2

BETRIEBSPOSITION

Der Brenner darf ausschließlich in den in 1, 2,
4 und 6 gezeigten Positionen funktionieren.
Jede andere Anordnung kann den einwand-
freien Betrieb des Geräts beeinträchtigen.
Die Installationen 3 und 5 sind aus Sicher-
heitsgründen untersagt.
