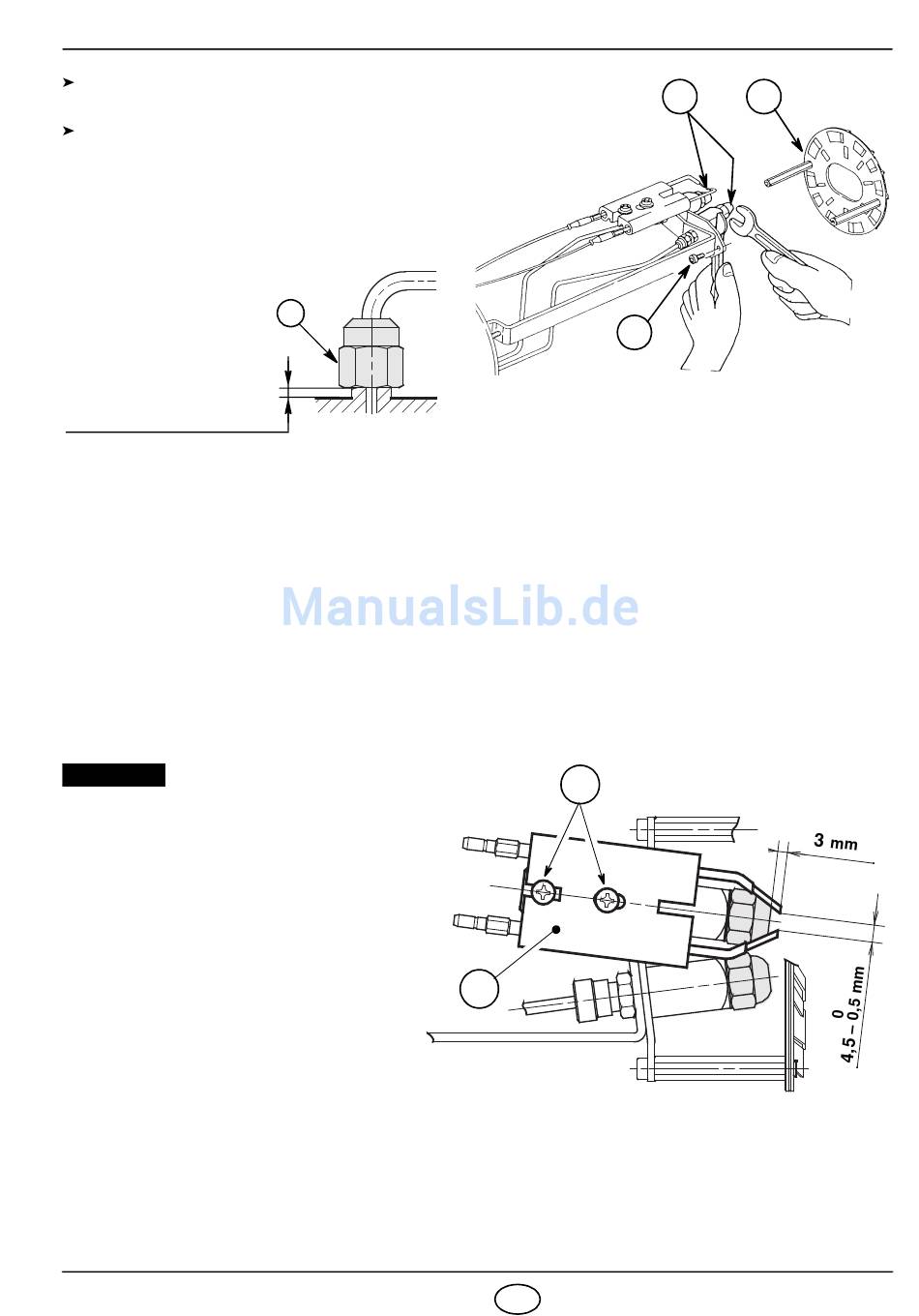

Die Düsen (10) auswechseln und korrekt an-
schrauben, anziehen wie in der Abbildung gezeigt.
Für die erneute Montage das oben Beschriebe-
ne umgekehrt ausführen und den Düsenstock
(1) wie ursprünglich anbringen.
ACHTUNG
Bei der Wiedermontage der Düsenstöcke die Mutter
(3) anschrauben wie in Abbildung dargestellt.
ANZIEHEN, OHNE BIS ZUM
ANSCHLAG AUSZUFAHREN
4.3

BRENNKOPFEINSTELLUNG,

Seine Einstellung ist je nach Brennerdurchsatz unterschiedlich.
Sie wird ausgeführt, indem die Stellschraube (6) im oder gegen den Uhrzeigersinn gedreht wird, bis die
Kerbe auf dem Einstellbügel (7) mit der äußeren Fläche des Düsenstocks (1) zusammentrifft.
In Abbildung 12 list der Einstellbügel des Kopfes (7) auf Kerbe 3 gestellt.
Nach den Werten in der Tabelle ist der Kopf auf einen Durchsatz von 2,00 + 2,00 GPH eingestellt, mit ei-
nem Druck der Pumpe von 12 bar.
4.4

ELEKTRODENEINSTELLUNG,

ACHTUNG
DIE ABSTÄNDE MÜSSEN EINGEHAL-
TEN WERDEN.
Für eventuelle Einstellungen die Schraube
(4) lösen und das Elektrodenpaar (5) ver-
stellen.
Um Zugang zu den Elektroden zu erhalten,
die im Kapitel "4.2 EMPFOHLENE DÜSEN "
(Seite 8) beschriebene Anleitung befolgen.
2863
D5684
3
(siehe Abb. 12, Seite 8)
(siehe Abb. 14)
D5406
Abb. 13
9
1
2
9 D
10 8
S7764
Abb. 14
