Druckaufträge mit Amber bearbeiten
Vorschubtest
Hinweis!
Dieser Test ist nur verfügbar, wenn die Rollenoption installiert ist.
Wird mit der Option Rollendruck gearbeitet, kommt ein Aufliegegeber zum Einsatz, um den Ma-
terialvorschub zu messen. Die Ankopplung (Schlupf) des Messrads, die Dehnung des Transport-
bandes bzw. des Materials und die Umschlingung usw. führen zu einem systematischen
Vorschubfehler. Dieser Fehler kann durch die Vorschubkorrektur kompensiert werden.
Die Vorschubkorrektur hängt von der gewählten Passanzahl und dem Druckmodus ab und muss
deshalb mit diesen Parametern ermittelt werden:
1 Klicken Sie auf die Registerkarte Hauptmenü.
2 Stellen Sie
Passes
und
Druckmodus
ein.
3 Senken Sie den Aufliegegeber auf das Material. Der Schenkel des Aufliegegebers muss paral-
lel zur Unterlage stehen!
4 Klicken Sie auf die Registerkarte Kalibrierung.
5 Wählen Sie im Fenster
Testdrucke
den
Vorschubtest
aus.
Ergebnis
Zuerst wird ein Bild mit Balkenvorschub gedruckt. Dann wird ein weiteres Bild mittels Rollenvor-
schub gedruckt.

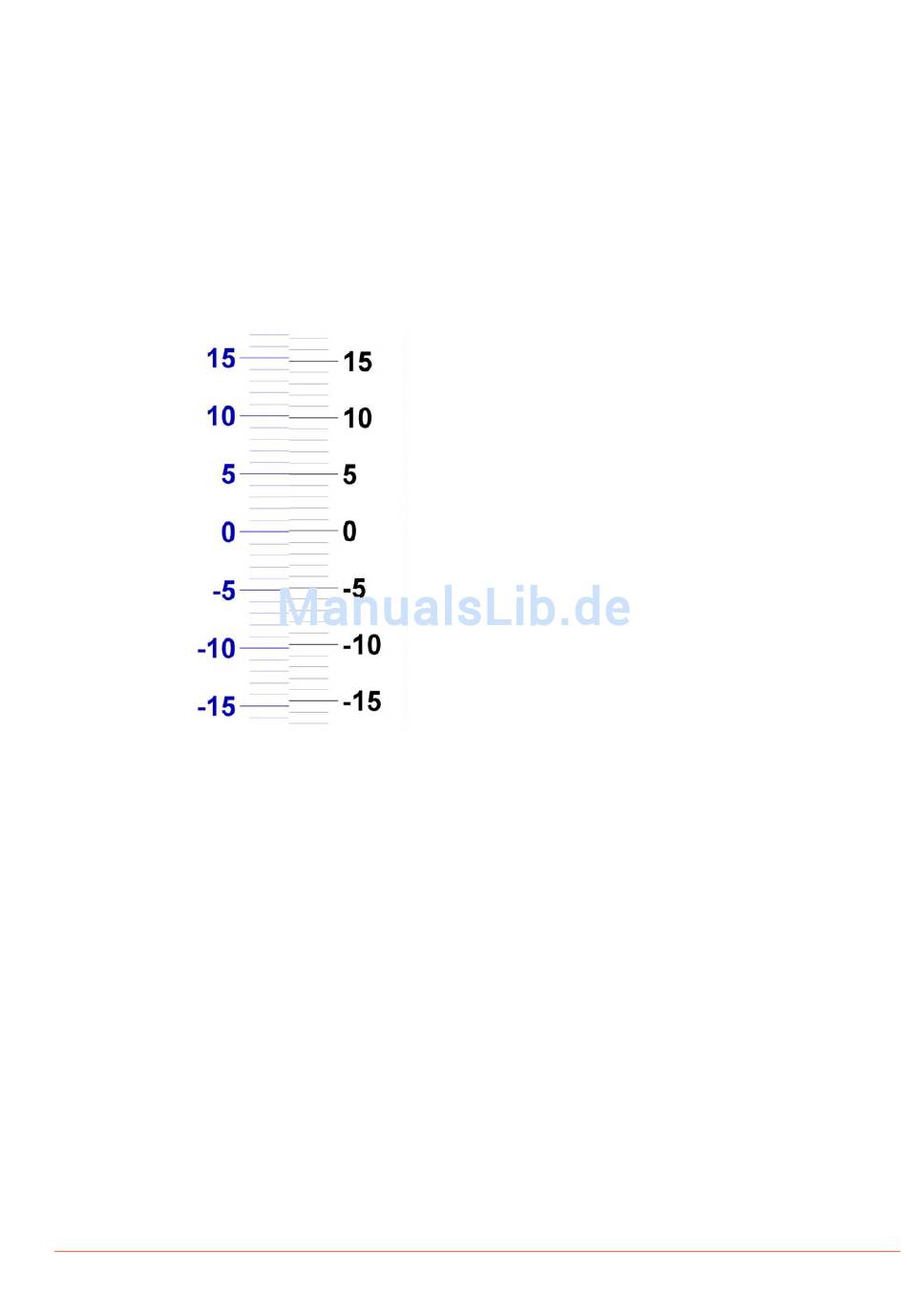

Die Testbilder enthalten zwei Sektionen: Die erste Sektion ist ein Lineal. Stimmt die eingestellte
Vorschubkorrektur, so sind die beiden Lineale gleich lang. Schwankungen können als mechani-
sche Unrundheiten interpretiert werden. In der oberen Sektion kann der relative Korrekturwert für
die Vorschubkorrektur abgelesen werden.
© swissQprint AG, 2013
123
