Material einlegen
36

5.3 Leporello-Etiketten einlegen

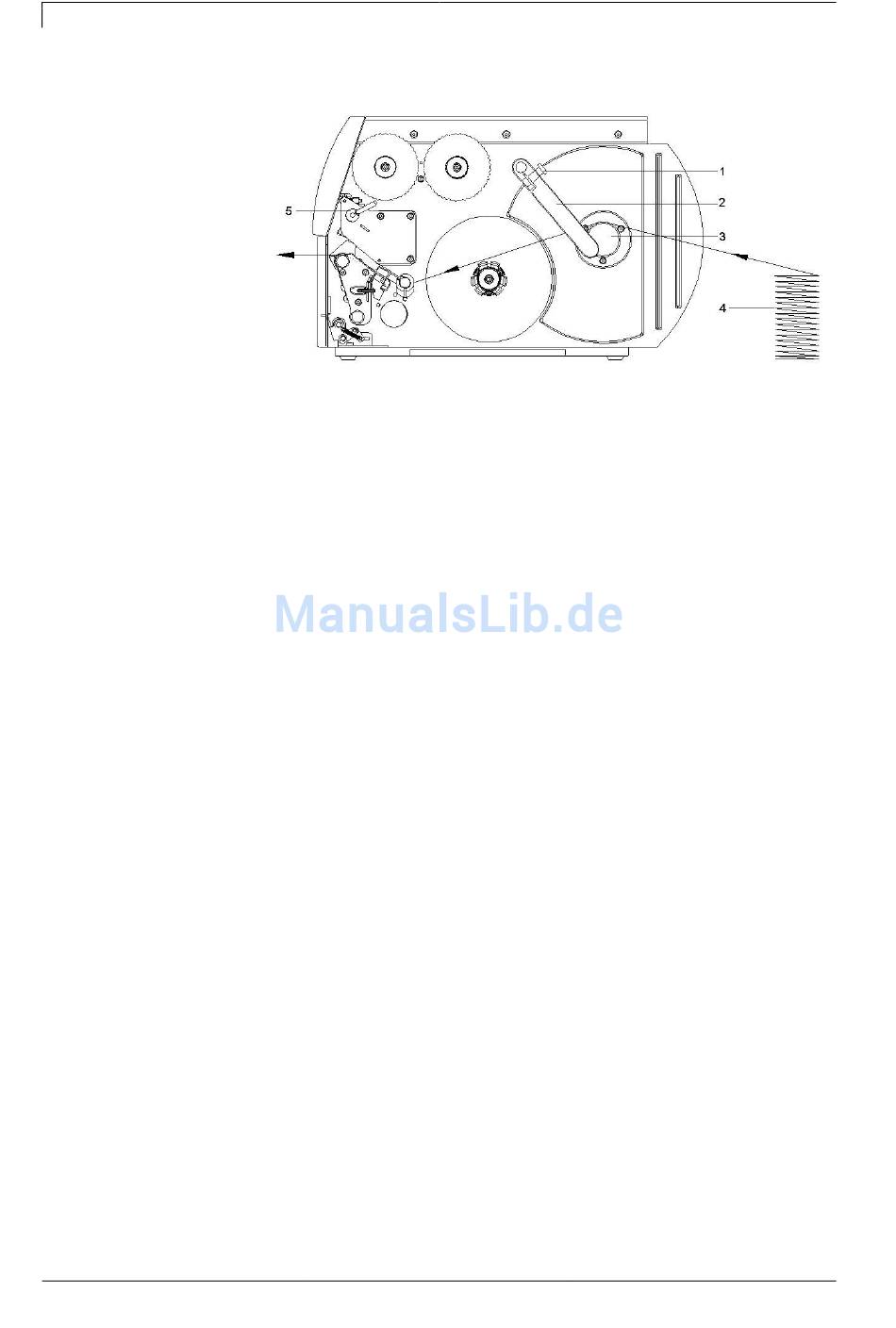

Abbildung 16
1. Rändelschraube (1) lösen und Führung (2) ganz nach außen
schieben und am Rollenhalter (3) vorbei nach unten schwenken.
2. Wenn Zusatzkern auf dem Rollenhalter (3) montiert ist,
Zusatzkern abbauen.
3. Etikettenstapel (4) hinter dem Etikettendrucker platzieren. Darauf
achten, dass die zu bedruckende Seite von oben zu sehen sind.
4. Etikettenmaterial über den Rollenhalter (3) zur Druckeinheit
führen.
5. Führung (2) gegen das Etikettenmaterial schieben, nach oben
gegen den Rollenhalter schwenken und Rändelschraube (1)
anziehen.
6. Etikettenmaterial durch die Druckeinheit führen (siehe Abschnitt
Etikettenmaterial in Druckeinheit einlegen auf Seite 30).
7. Etikettenlichtschranke einstellen (siehe Abschnitt auf Seite 30).
8. Kopfandrucksystem einstellen (siehe Abschnitt auf Seite 34).
9. Andruckhebel (5) im Uhrzeigersinn drehen, um den Druckkopf zu
verriegeln.
