Material einlegen
Etikettenmaterial in
Druckeinheit einlegen
Etikettenlichtschranke
einstellen
30
1. Andruckhebel (5) gegen den Uhrzeigersinn drehen, um den
Druckkopf zu entriegeln.
2. Etikettenführung auf Umlenkwelle (4) ganz nach außen schieben.
3. Etikettenmaterial so unter der Umlenkwelle (4) und durch die
Etikettenlichtschranke führen, dass es zwischen Druckkopf und
Druckwalze die Druckeinheit verlässt.
4. Etikettenführung auf Umlenkwelle (4) gegen die Außenkante des
Etikettenmaterials schieben.

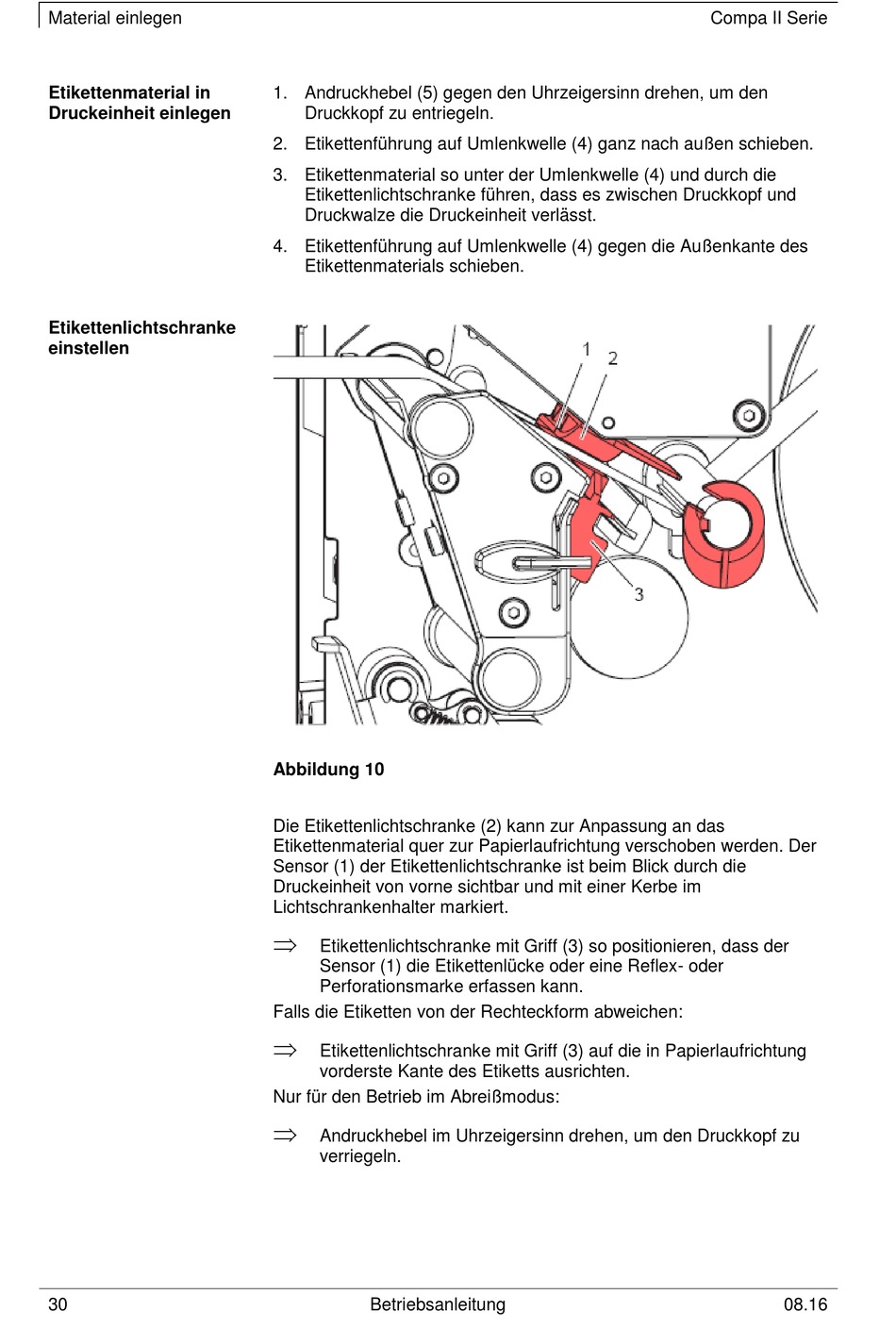

Abbildung 10
Die Etikettenlichtschranke (2) kann zur Anpassung an das
Etikettenmaterial quer zur Papierlaufrichtung verschoben werden. Der
Sensor (1) der Etikettenlichtschranke ist beim Blick durch die
Druckeinheit von vorne sichtbar und mit einer Kerbe im
Lichtschrankenhalter markiert.

Etikettenlichtschranke mit Griff (3) so positionieren, dass der
Sensor (1) die Etikettenlücke oder eine Reflex- oder
Perforationsmarke erfassen kann.
Falls die Etiketten von der Rechteckform abweichen:

Etikettenlichtschranke mit Griff (3) auf die in Papierlaufrichtung
vorderste Kante des Etiketts ausrichten.
Nur für den Betrieb im Abreißmodus:

Andruckhebel im Uhrzeigersinn drehen, um den Druckkopf zu
verriegeln.
