Messprinzip

4

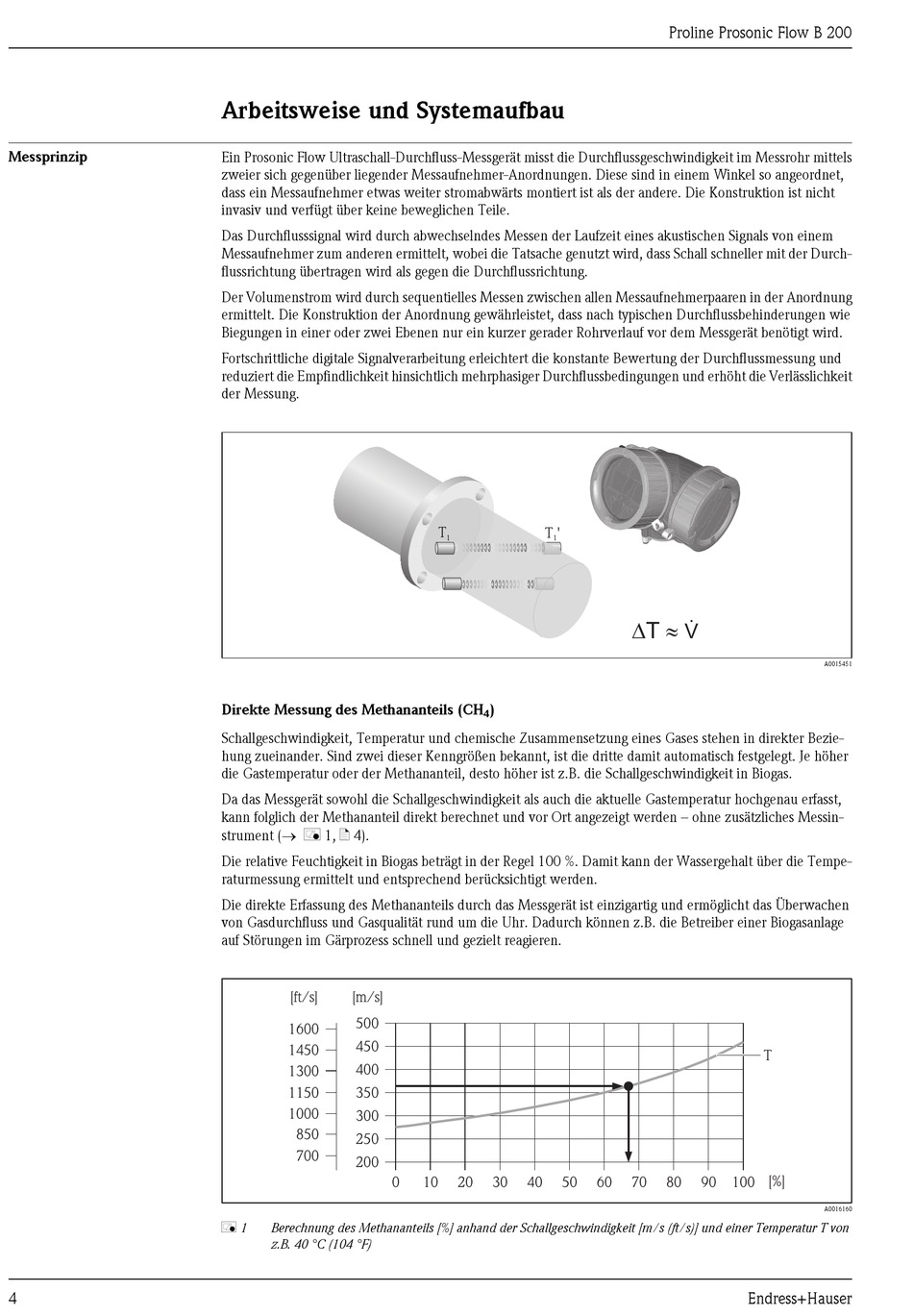

Arbeitsweise und Systemaufbau

Ein Prosonic Flow Ultraschall-Durchfluss-Messgerät misst die Durchflussgeschwindigkeit im Messrohr mittels
zweier sich gegenüber liegender Messaufnehmer-Anordnungen. Diese sind in einem Winkel so angeordnet,
dass ein Messaufnehmer etwas weiter stromabwärts montiert ist als der andere. Die Konstruktion ist nicht
invasiv und verfügt über keine beweglichen Teile.
Das Durchflusssignal wird durch abwechselndes Messen der Laufzeit eines akustischen Signals von einem
Messaufnehmer zum anderen ermittelt, wobei die Tatsache genutzt wird, dass Schall schneller mit der Durch-
flussrichtung übertragen wird als gegen die Durchflussrichtung.
Der Volumenstrom wird durch sequentielles Messen zwischen allen Messaufnehmerpaaren in der Anordnung
ermittelt. Die Konstruktion der Anordnung gewährleistet, dass nach typischen Durchflussbehinderungen wie
Biegungen in einer oder zwei Ebenen nur ein kurzer gerader Rohrverlauf vor dem Messgerät benötigt wird.
Fortschrittliche digitale Signalverarbeitung erleichtert die konstante Bewertung der Durchflussmessung und
reduziert die Empfindlichkeit hinsichtlich mehrphasiger Durchflussbedingungen und erhöht die Verlässlichkeit
der Messung.
Direkte Messung des Methananteils (CH
Schallgeschwindigkeit, Temperatur und chemische Zusammensetzung eines Gases stehen in direkter Bezie-
hung zueinander. Sind zwei dieser Kenngrößen bekannt, ist die dritte damit automatisch festgelegt. Je höher
die Gastemperatur oder der Methananteil, desto höher ist z.B. die Schallgeschwindigkeit in Biogas.
Da das Messgerät sowohl die Schallgeschwindigkeit als auch die aktuelle Gastemperatur hochgenau erfasst,
kann folglich der Methananteil direkt berechnet und vor Ort angezeigt werden – ohne zusätzliches Messin-
strument (® å 1, ä 4).
Die relative Feuchtigkeit in Biogas beträgt in der Regel 100 %. Damit kann der Wassergehalt über die Tempe-
raturmessung ermittelt und entsprechend berücksichtigt werden.
Die direkte Erfassung des Methananteils durch das Messgerät ist einzigartig und ermöglicht das Überwachen
von Gasdurchfluss und Gasqualität rund um die Uhr. Dadurch können z.B. die Betreiber einer Biogasanlage
auf Störungen im Gärprozess schnell und gezielt reagieren.
[ft/s] [m/s]
500
1600
450
1450
400
1300
1150 350
1000
300
850
250
700
200
0
å 1 Berechnung des Methananteils [%] anhand der Schallgeschwindigkeit [m/s (ft/s)] und einer Temperatur T von
z.B. 40 °C (104 °F)
T T '
1 1
)
4
10 20 30 40 50
Proline Prosonic Flow B 200
e
T
D »
T
[%]
60 70 80 90 100
