Potentialausgleich

Klemmen

Kabeleinführungen

Kabelspezifikation

10
1

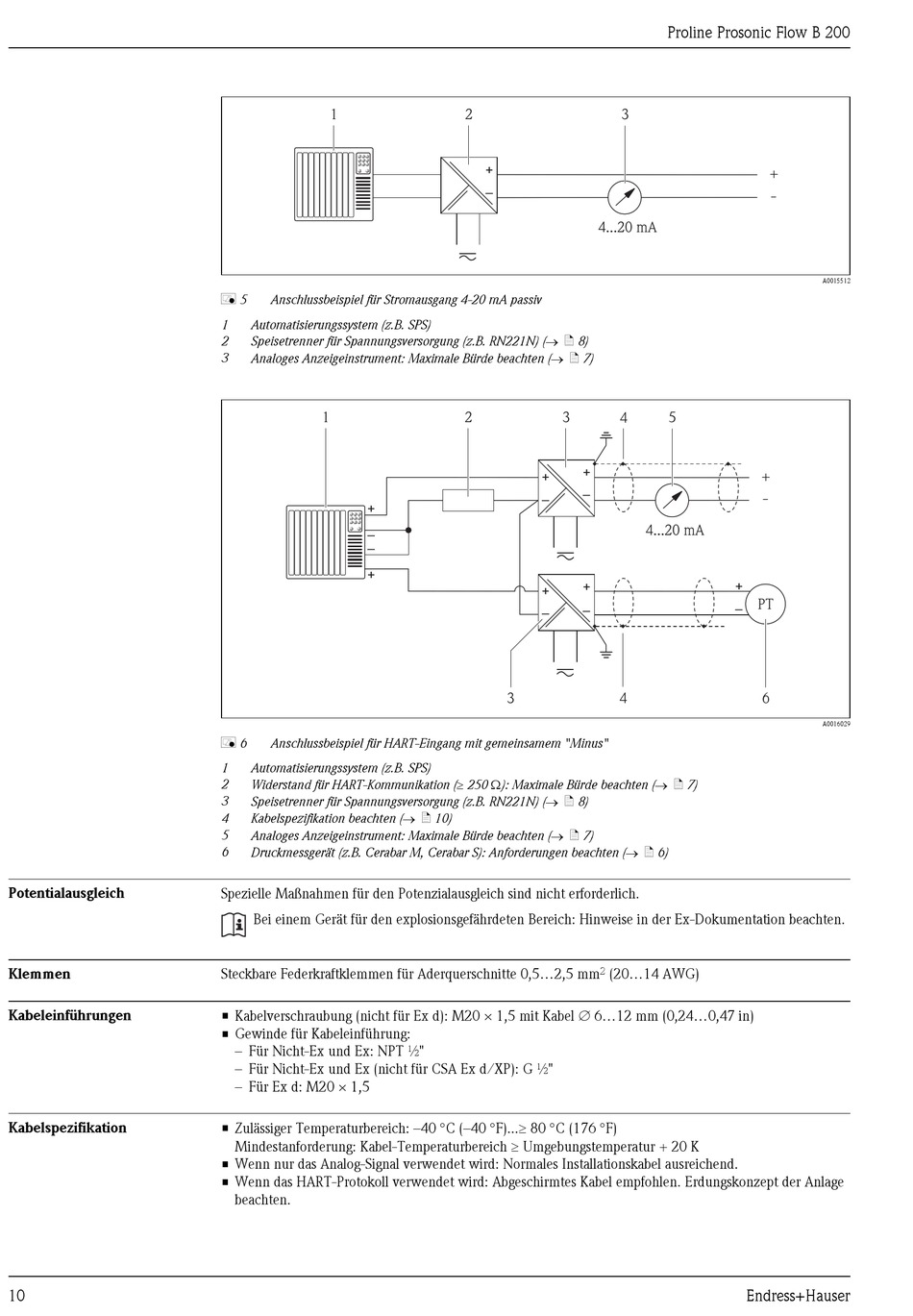

å 5 Anschlussbeispiel für Stromausgang 4-20 mA passiv
1 Automatisierungssystem (z.B. SPS)
2 Speisetrenner für Spannungsversorgung (z.B. RN221N) (® ä 8)
3
Analoges Anzeigeinstrument: Maximale Bürde beachten (® ä 7)
1
+
–
–
+
å 6 Anschlussbeispiel für HART-Eingang mit gemeinsamem "Minus"
1 Automatisierungssystem (z.B. SPS)
Widerstand für HART-Kommunikation (³ 250 W): Maximale Bürde beachten (® ä 7)
2
3
Speisetrenner für Spannungsversorgung (z.B. RN221N) (® ä 8)
4 Kabelspezifikation beachten (® ä 10)
5 Analoges Anzeigeinstrument: Maximale Bürde beachten (® ä 7)
6
Druckmessgerät (z.B. Cerabar M, Cerabar S): Anforderungen beachten (® ä 6)
Spezielle Maßnahmen für den Potenzialausgleich sind nicht erforderlich.
Bei einem Gerät für den explosionsgefährdeten Bereich: Hinweise in der Ex-Dokumentation beachten.
Steckbare Federkraftklemmen für Aderquerschnitte 0,5...2,5 mm
• Kabelverschraubung (nicht für Ex d): M20 × 1,5 mit Kabel Æ 6...12 mm (0,24...0,47 in)
• Gewinde für Kabeleinführung:
– Für Nicht-Ex und Ex: NPT ½"
– Für Nicht-Ex und Ex (nicht für CSA Ex d/XP): G ½"
– Für Ex d: M20 × 1,5
• Zulässiger Temperaturbereich: –40 °C (–40 °F)...³ 80 °C (176 °F)
Mindestanforderung: Kabel-Temperaturbereich ³ Umgebungstemperatur + 20 K
• Wenn nur das Analog-Signal verwendet wird: Normales Installationskabel ausreichend.
• Wenn das HART-Protokoll verwendet wird: Abgeschirmtes Kabel empfohlen. Erdungskonzept der Anlage
beachten.
2 3
+
–
4...20 mA
2 3
4
+
+
–
–
+
+
–
–
3 4
2 (20...14 AWG)
Proline Prosonic Flow B 200
+
-
5
+
-
4...20 mA
+
PT
–
6
