Zur Übersicht der Messbereich-Endwerte: Kapitel "Messbereich" (® ä 6)
• Der minimal empfohlene Endwert beträgt ca. 1/20 des maximalen Endwerts.
• Für die häufigsten Anwendungen sind 10...50 % des maximalen Endwerts als ideal anzusehen.
Es entsteht kein Druckverlust.
Messaufnehmer
max. 10 bar (145 psi)
Für eine optimale Temperatur- und Methananteilsmessung (Bestellmerkmal "Sensorausführung", Option 2)
darauf achten, dass im Bereich des Messaufnehmers weder Wärmezufuhr noch -verlust stattfinden kann. Dies
kann durch Installation einer Wärmeisolation sichergestellt werden.
Die Wärmeisolation wird insbesondere in den Fällen empfohlen, in denen die Differenz zwischen Prozess- und
Umgebungstemperatur groß ist. Dies führt zum so genannten Wärmeableitfehler bei der Temperaturmessung.
Ein weiterer Faktor, der den Wärmeableitfehler erhöhen kann, ist eine niedrige Durchflussgeschwindigkeit des
zu messenden Gases.

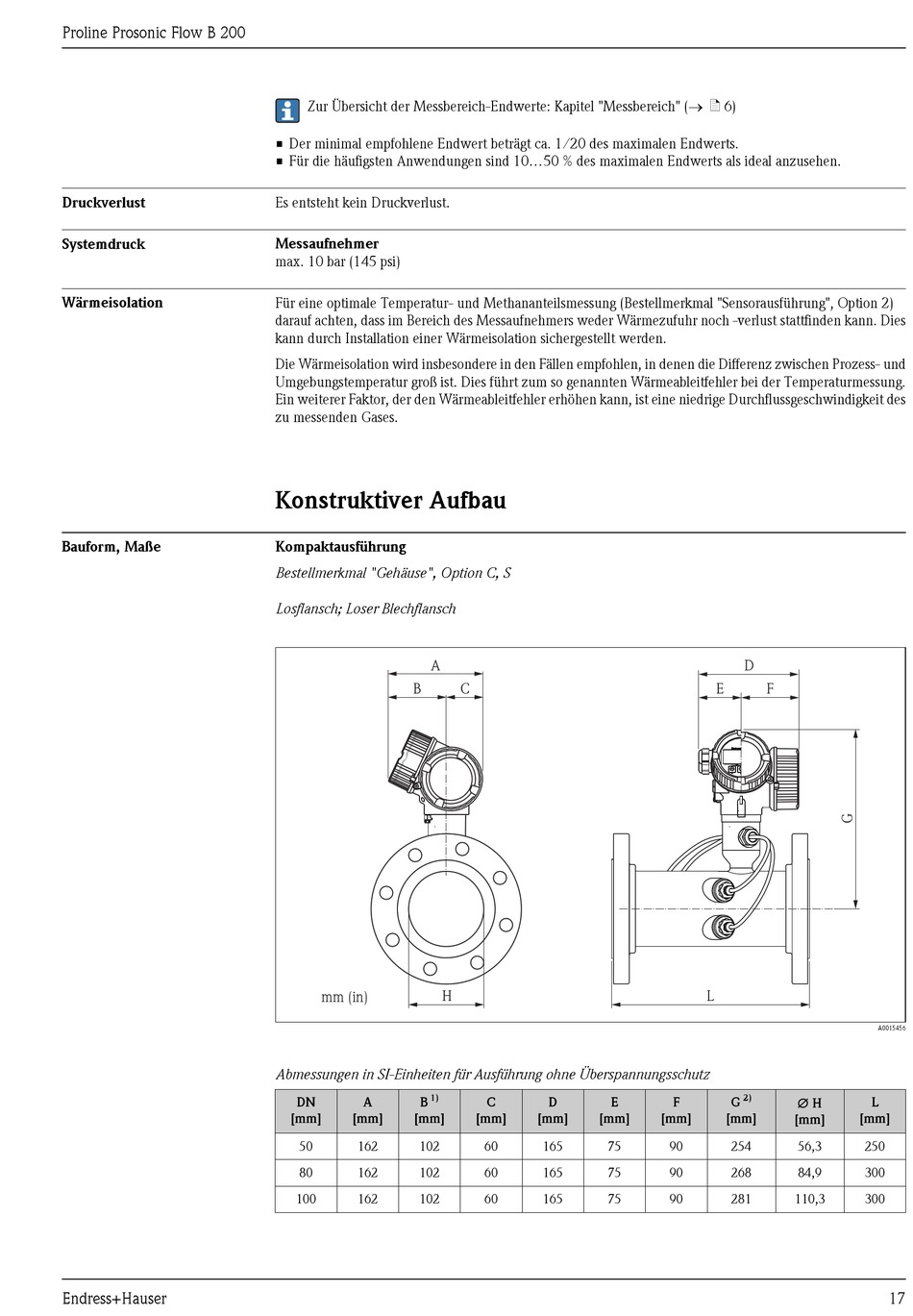

Konstruktiver Aufbau

Kompaktausführung
Bestellmerkmal "Gehäuse", Option C, S
Losflansch; Loser Blechflansch
A
B
mm (in) H
Abmessungen in SI-Einheiten für Ausführung ohne Überspannungsschutz
1)
DN A B
[mm] [mm] [mm]
50 162 102
80 162 102
100 162 102
C
C D E
[mm] [mm] [mm]
60 165 75
60 165 75
60 165 75
D
E F
L
2)
F G Æ H
[mm] [mm]
[mm]
90 254 56,3
90 268 84,9
90 281 110,3
A0015456
L
[mm]
250
300
300
