Durchflussgrenze

16

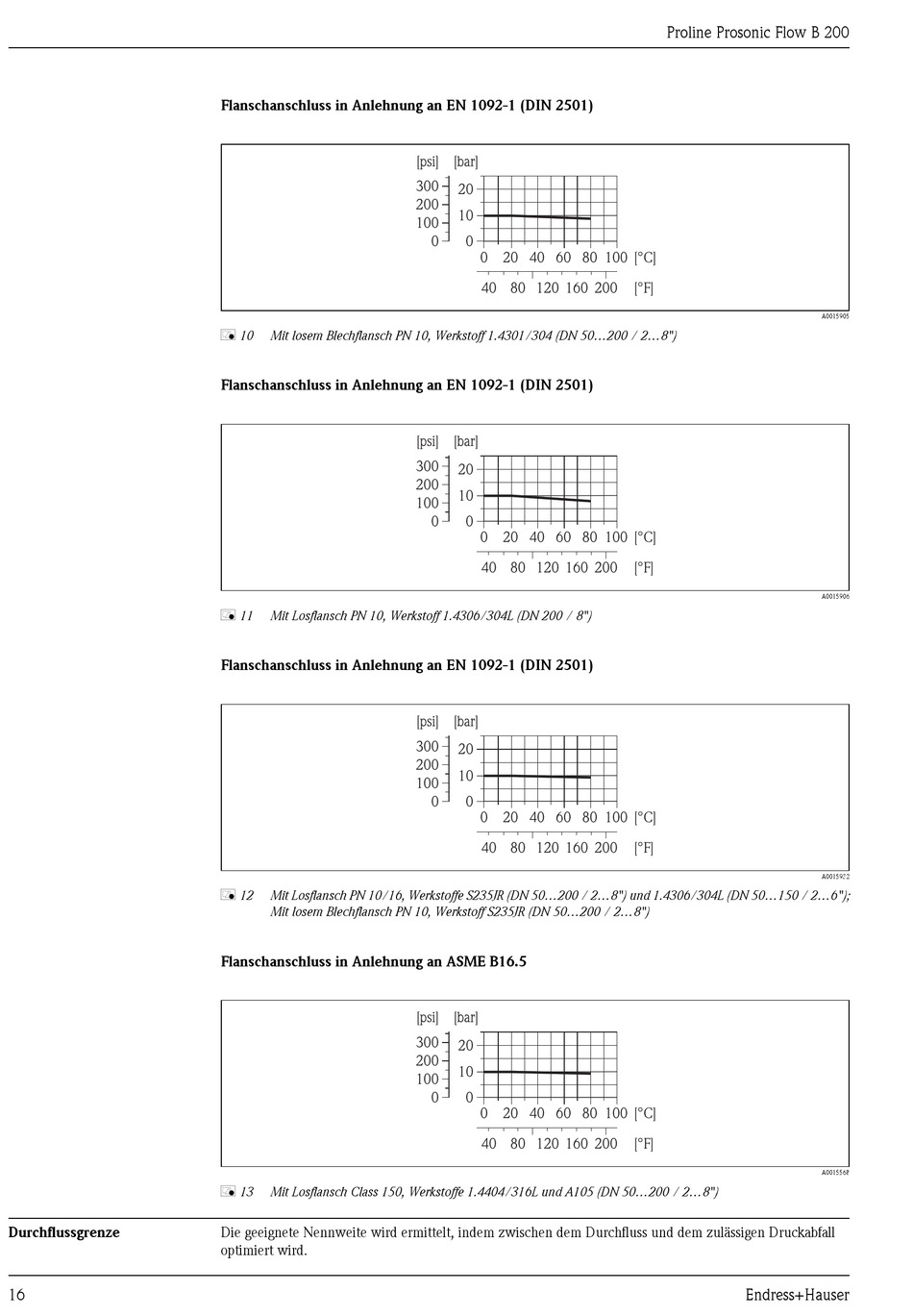

Flanschanschluss in Anlehnung an EN 1092-1 (DIN 2501)
å 10 Mit losem Blechflansch PN 10, Werkstoff 1.4301/304 (DN 50...200 / 2...8")
Flanschanschluss in Anlehnung an EN 1092-1 (DIN 2501)
å 11 Mit Losflansch PN 10, Werkstoff 1.4306/304L (DN 200 / 8")
Flanschanschluss in Anlehnung an EN 1092-1 (DIN 2501)
å 12 Mit Losflansch PN 10/16, Werkstoffe S235JR (DN 50...200 / 2...8") und 1.4306/304L (DN 50...150 / 2...6");
Mit losem Blechflansch PN 10, Werkstoff S235JR (DN 50...200 / 2...8")
Flanschanschluss in Anlehnung an ASME B16.5
å 13 Mit Losflansch Class 150, Werkstoffe 1.4404/316L und A105 (DN 50...200 / 2...8")
Die geeignete Nennweite wird ermittelt, indem zwischen dem Durchfluss und dem zulässigen Druckabfall
optimiert wird.
[psi] [bar]
300
20
200
10
100
0 0
0 20 40 60 80 100
40 80 120 160
[psi] [bar]
300
20
200
10
100
0 0
0 20 40 60 80 100
40 80 120 160
[psi] [bar]
300
20
200
10
100
0 0
0 20 40 60 80 100
40 80 120 160
[psi] [bar]
300
20
200
10
100
0 0
0 20 40 60 80 100
40 80 120 160
Proline Prosonic Flow B 200
[°C]
200 [°F]
[°C]
200 [°F]
[°C]
200 [°F]
[°C]
200 [°F]
Endress+Hauser
A0015905
A0015906
A0015932
A0015568
