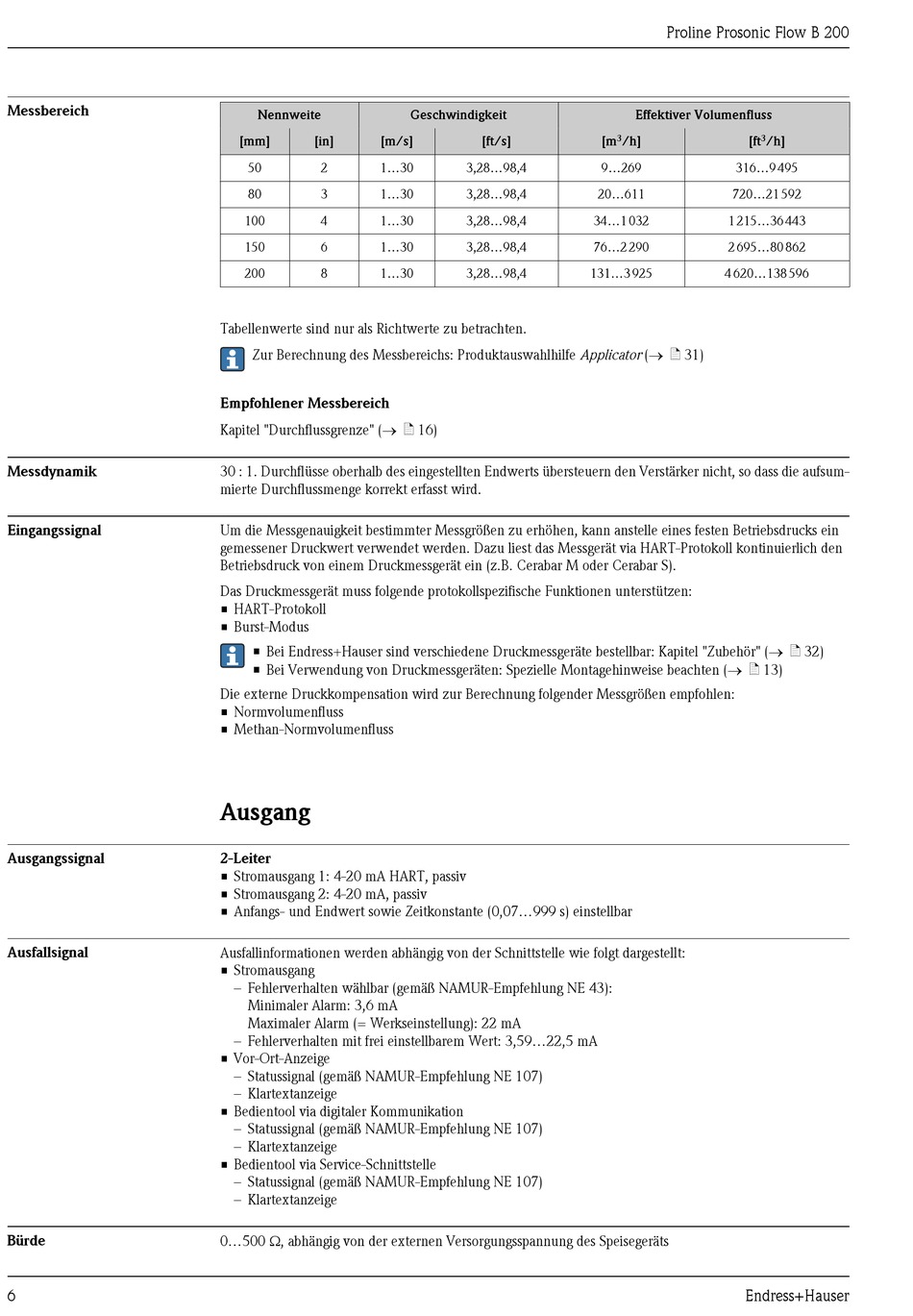

Messbereich
Messdynamik
Eingangssignal
Ausgangssignal
Ausfallsignal
Bürde
6
Nennweite
[mm]
[in]
[m/s]
50
2
1...30
80
3
1...30
100
4
1...30
150
6
1...30
200
8
1...30
Tabellenwerte sind nur als Richtwerte zu betrachten.
Zur Berechnung des Messbereichs: Produktauswahlhilfe Applicator (® ä 31)
Empfohlener Messbereich
Kapitel "Durchflussgrenze" (® ä 16)
30 : 1. Durchflüsse oberhalb des eingestellten Endwerts übersteuern den Verstärker nicht, so dass die aufsum-
mierte Durchflussmenge korrekt erfasst wird.
Um die Messgenauigkeit bestimmter Messgrößen zu erhöhen, kann anstelle eines festen Betriebsdrucks ein
gemessener Druckwert verwendet werden. Dazu liest das Messgerät via HART-Protokoll kontinuierlich den
Betriebsdruck von einem Druckmessgerät ein (z.B. Cerabar M oder Cerabar S).
Das Druckmessgerät muss folgende protokollspezifische Funktionen unterstützen:
• HART-Protokoll
• Burst-Modus
• Bei Endress+Hauser sind verschiedene Druckmessgeräte bestellbar: Kapitel "Zubehör" (® ä 32)
• Bei Verwendung von Druckmessgeräten: Spezielle Montagehinweise beachten (® ä 13)
Die externe Druckkompensation wird zur Berechnung folgender Messgrößen empfohlen:
• Normvolumenfluss
• Methan-Normvolumenfluss
Ausgang
2-Leiter
• Stromausgang 1: 4-20 mA HART, passiv
• Stromausgang 2: 4-20 mA, passiv
• Anfangs- und Endwert sowie Zeitkonstante (0,07...999 s) einstellbar
Ausfallinformationen werden abhängig von der Schnittstelle wie folgt dargestellt:
• Stromausgang
– Fehlerverhalten wählbar (gemäß NAMUR-Empfehlung NE 43):
Minimaler Alarm: 3,6 mA
Maximaler Alarm (= Werkseinstellung): 22 mA
– Fehlerverhalten mit frei einstellbarem Wert: 3,59...22,5 mA
• Vor-Ort-Anzeige
– Statussignal (gemäß NAMUR-Empfehlung NE 107)
– Klartextanzeige
• Bedientool via digitaler Kommunikation
– Statussignal (gemäß NAMUR-Empfehlung NE 107)
– Klartextanzeige
• Bedientool via Service-Schnittstelle
– Statussignal (gemäß NAMUR-Empfehlung NE 107)
– Klartextanzeige
0...500 W, abhängig von der externen Versorgungsspannung des Speisegeräts
Geschwindigkeit
[ft/s]
3,28...98,4
3,28...98,4
3,28...98,4
3,28...98,4
3,28...98,4
Proline Prosonic Flow B 200
Effektiver Volumenfluss
[m
3
/h]
[ft
3
9...269
316...9 495
20...611
720...21 592
34...1 032
1 215...36 443
76...2 290
2 695...80 862
131...3 925
4 620...138 596
Endress+Hauser
/h]
