Klemmenbelegung

Versorgungsspannung

8
Bürde HART
Dynamische Variablen

Energieversorgung

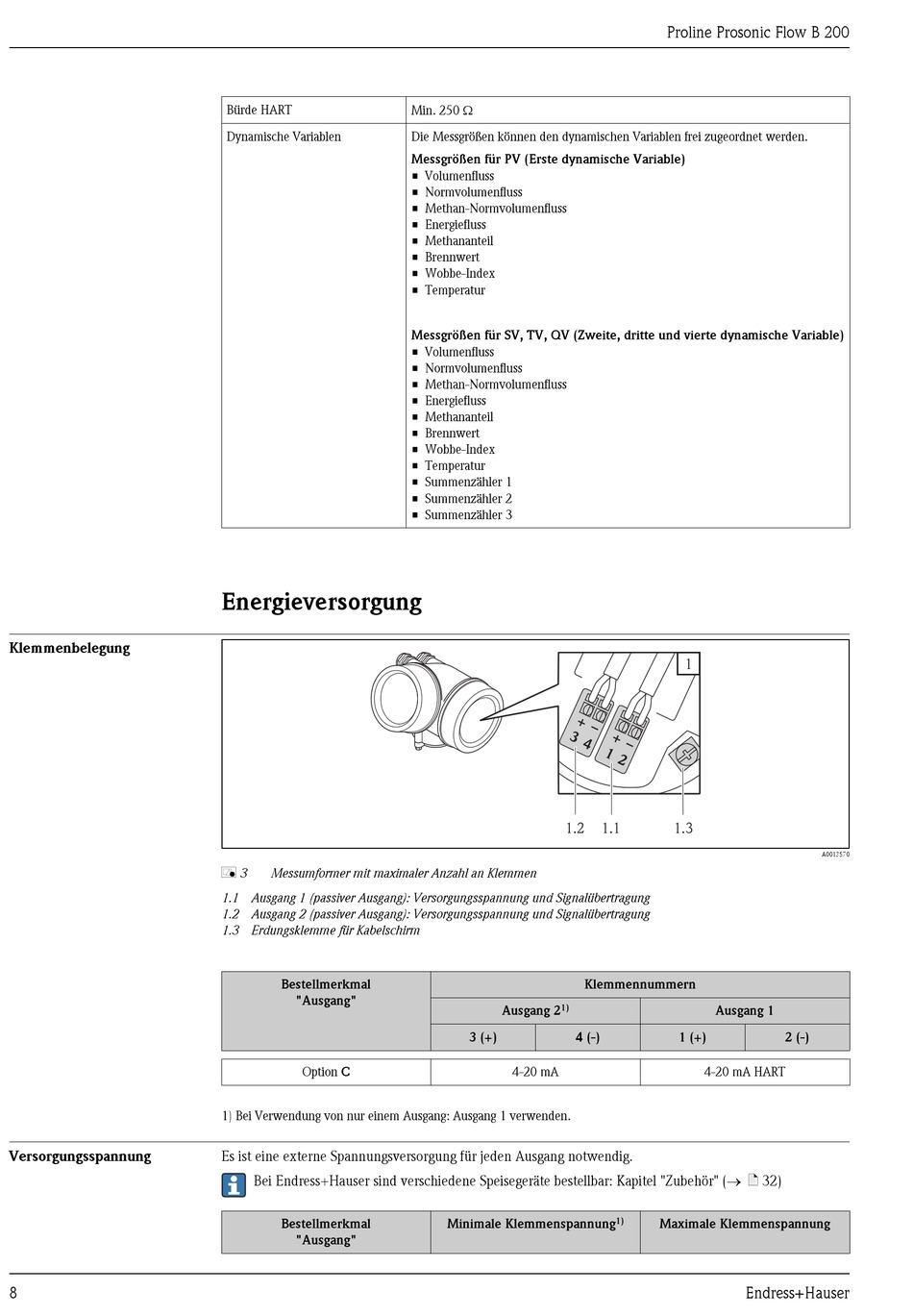

å 3 Messumformer mit maximaler Anzahl an Klemmen
1.1 Ausgang 1 (passiver Ausgang): Versorgungsspannung und Signalübertragung
1.2 Ausgang 2 (passiver Ausgang): Versorgungsspannung und Signalübertragung
1.3 Erdungsklemme für Kabelschirm
Bestellmerkmal
"Ausgang"
Option C
1) Bei Verwendung von nur einem Ausgang: Ausgang 1 verwenden.
Es ist eine externe Spannungsversorgung für jeden Ausgang notwendig.
Bei Endress+Hauser sind verschiedene Speisegeräte bestellbar: Kapitel "Zubehör" (® ä 32)
Bestellmerkmal
"Ausgang"
Min. 250 W
Die Messgrößen können den dynamischen Variablen frei zugeordnet werden.
Messgrößen für PV (Erste dynamische Variable)
• Volumenfluss
• Normvolumenfluss
• Methan-Normvolumenfluss
• Energiefluss
• Methananteil
• Brennwert
• Wobbe-Index
• Temperatur
Messgrößen für SV, TV, QV (Zweite, dritte und vierte dynamische Variable)
• Volumenfluss
• Normvolumenfluss
• Methan-Normvolumenfluss
• Energiefluss
• Methananteil
• Brennwert
• Wobbe-Index
• Temperatur
• Summenzähler 1
• Summenzähler 2
• Summenzähler 3
1.2
Ausgang 2 1)
3 (+) 4 (-)
4-20 mA
Minimale Klemmenspannung
Proline Prosonic Flow B 200
1
1.3
1.1
Klemmennummern
Ausgang 1
1 (+)
4-20 mA HART
1) Maximale Klemmenspannung
Endress+Hauser
A0013570
2 (-)
