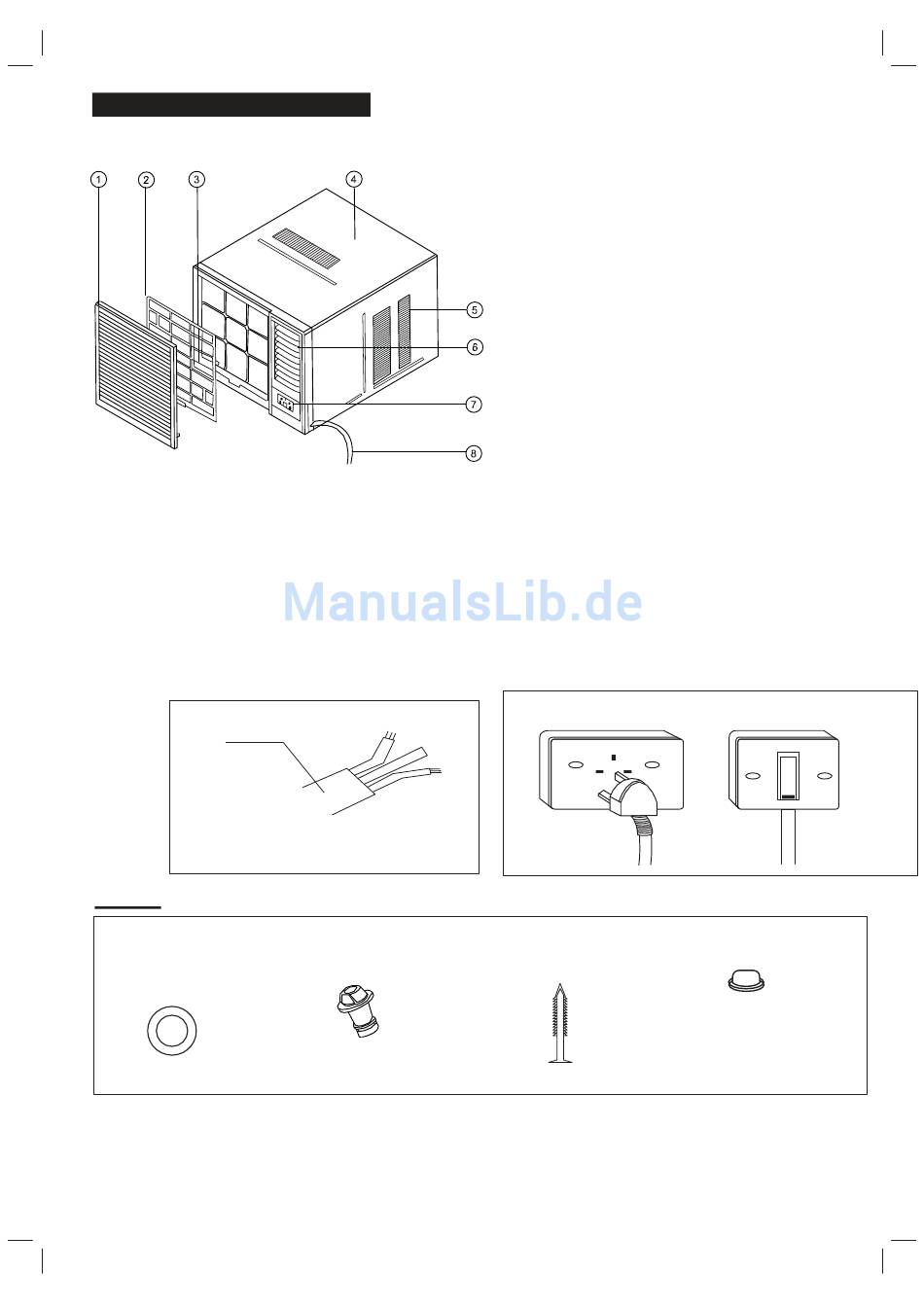

BESTANDTEILE DER EINHEIT
1. Die Versorgungskabel unterscheiden sich nach folgenden Farben (siehe Abb. 1)
2. Für Sicherheit und Ihren Schutz muss dieses Gerät mit dem Versorgungskabel geerdet sein
(Abb. Sollten Sie es ersetzen wollen, kontaktieren Sie einen Fachtechniker um Risiken zu
vermeiden.
3. Vergewissern Sie sich, dass die Einheit über eine Erdung verfügt. Die Wandsteckdose
(Wandschalter) muss mit einer betriebssicheren Erdungsleitung ausgestattet sein.
4. Das Gerät muss an einem einzelnen Stromkreis und mit einem dem Versorgungskabel und
Steckdose geeigneten Leistungsschalter/Sicherung installiert werden.
Versorgungskabel
E-Erdungskabel, gelb/grün
N-Neutralleiter, blau
A-Außenleiter, braun
Zubehör
Wellen-
dichtung
(optional)
1
ANMERKUNG: Alle Abbildungen dieses Handbuchs dienen zur Erklärung. Gemäß des Modells kann Ihre
Klimaanlage leicht verschieden sein, doch der Betrieb und die Funktionen des Gerätes bleiben dieselben.
E
N
Abb. 1
A
bflusspipette
(optional)
1
5
1. Lufteinlassgitter (Innenseite)
2. Luftfilter
3. Gestell
4. Gehäuse
5. Lufteinlassgitter (Außenseite)
6. Luftauslassgitter (Innenseite)
7. Steuertafel
8. Versorgungskabel
Wandsteckdose
Holzschraube
(optional)
8
(vom erworbenen Modell abhängig)
Wandschalter
Abb.2
Ventil
1 oder 2
