6 Technische Daten
36
3 RESET
4 ETH1/PoE und
ETH2
5 ANT3
ANT1/ANT2

6.1.5 Pin-Belegungen

6.1.5.1 Ethernet-Schnittstelle

Ihr Gerät verfügt über zwei Ethernet-Schnittstellen. Diese dienen zur Anbindung einzelner
PCs oder weiterer Switches.
Der Anschluss erfolgt über eine RJ45-Buchse.

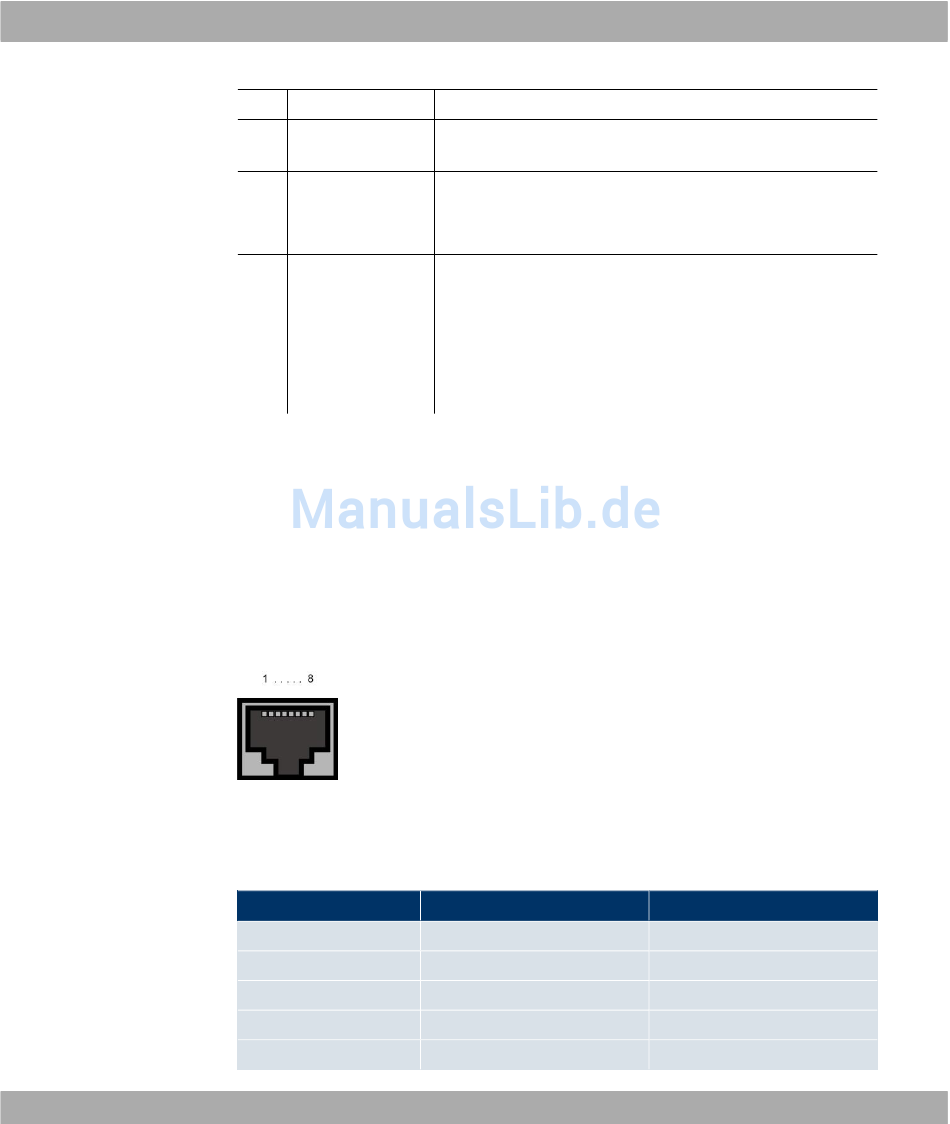

Abb. 16: Ethernet-10/100Base-T-Schnittstelle (RJ45-Buchse)
Die Pin-Zuordnung für die Ethernet 10/100Base-T-Schnittstelle (RJ45-Buchse) ist wie folgt:
RJ45-Buchse für LAN-Anschluss
Pin
1
2
3
4
5
Funkwerk Enterprise Communications GmbH
Reset-Taste
10/100 Base-T Ethernet-Schnittstelle
Anschlüsse zum Aufschrauben der externen Antennen
ANT3 = RX3
Oberseite (o.Abb.)
Anschlüsse zum Aufschrauben der externen Antennen
ANT1 = TX/RX1 (Anschluss erste Richtantenne)
ANT2 = TX/RX2 (Anschluss zweite optionale Richtantenne)
Funktion Eth1 - PoE
TD +/Power
TD -/Power
RD +/Power
Power
Power
bintec W1002/W1002n/W2002/WIx040/WIx065
Funktion Eth 2
TD +
TD -
RD +
Nicht genutzt
Nicht genutzt
