8.5.2. Anschluss von Lichtsignalen mit Glühbirnchen oder LEDs
Wenn Sie Lichtsignale mit Glühbirnchen oder Leuchtdioden ver-
wenden, so müssen Sie den entsprechenden Ausgang auf Dauer-
betrieb umstellen.
Verwenden Sie ein Lichtsignal mit Glühbirnchen, wie in Abbil-
dung 4 am Ausgang 2 dargestellt, können Sie das Signal direkt
verwenden.
Kommen dagegen Signale mit LEDs zum Einsatz, muss zwin-
gend ein Vorwiderstand zur Strombegrenzung eingesetzt wer-
den. Dies wird in Abbildung 4, Ausgang 4 dargestellt.
Prüfen Sie, ob in Ihr Signal ein Vorwiderstand eingebaut ist. Ein
Betrieb ohne Vorwiderstand führt zur Zerstörung der LEDs!
Falls nicht eingebaut, müssen Sie einen externen Widerstand
„R" zwischenschalten. Dieser sollte einen Wert zwischen 1 kOhm
und 2,2 kOhm aufweisen, je nach Versorgungsspannung und
der gewünschten Helligkeit.
Die Schraubklemme C jedes Ausgangs führt positives Potential.
Daher muss die Kathode der LEDs mit den Klemmen Out A bzw.
Out B verbunden werden.

8.5.3. Anschluss eines motorischen Weichenantriebs

Der SwitchPilot kann mit Hilfe des SwitchPilot Extension Moduls
auch motorische Weichenantriebe ansteuern. Bei diesen Antrie-
ben ändert eine Umpolung der Betriebsspannung des Elektro-
motors die Drehrichtung des Motors womit die Weiche oder das
Signal aus der einen Lage in die andere gebracht wird.
Verwenden Sie nur Weichenantriebe mit Endabschaltung, um
ein Durchbrennen des Motors zu verhindern. Die Relaisausgänge
des SwitchPilot Extension Moduls schalten stets die Spannung
zum Verbraucher durch.
Ein Motorischer Weichenantrieb wird wie in Abb. 5 angeschlos-
sen und verdrahtet. Die beiden Versorgungs-Zuleitungen für den
Antrieb müssen an eine Gleichspannungsquelle angeschlossen
werden und belasten den Digitalstrom somit nicht.
Bitte beachten Sie die in der Anleitung Ihres Antriebs angegebe-
nen Maximalwerte für die Versorgungsspannung.
M
-
+
Zur Versorgungsspannung des Motors
(Gleichspannung!)

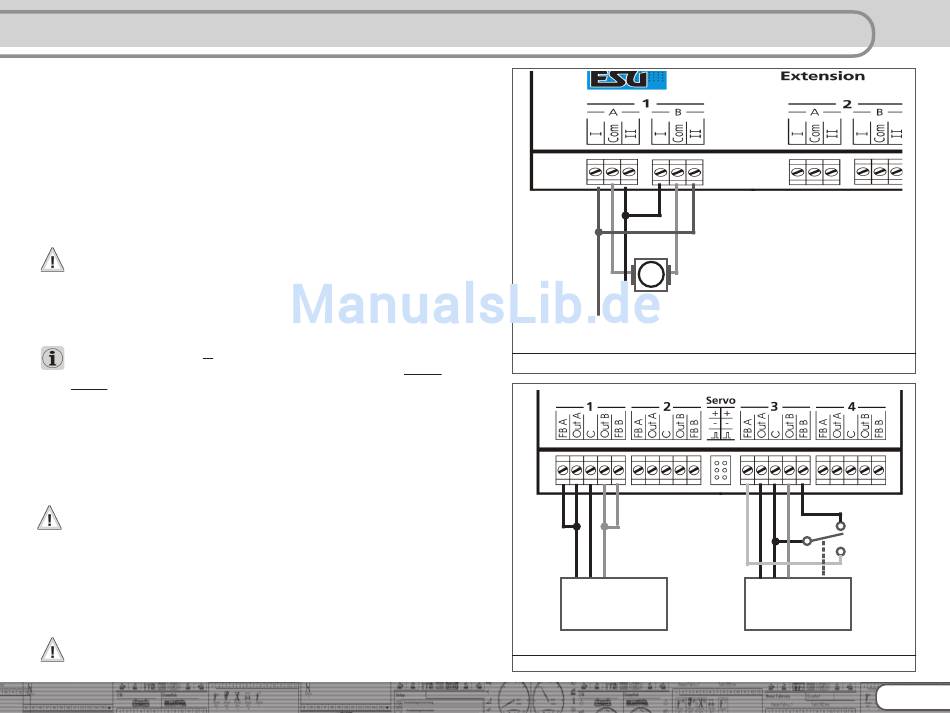

Abbildung 5: Motor-Weichenantrieb mit SwitchPilot Extension
a)
Abbildung 6: Anschluss der Weichenrückmeldungen
b)
9
