Anschluss an das Digitalsystem
8. Anschluss an das Digitalsystem
Wir empfehlen Ihnen, den SwitchPilot zunächst komplett ein-
zustellen, und dann erst in die Anlage einzubauen.
8.1. SwitchPilot / SwitchPilot Extension Anschlüsse

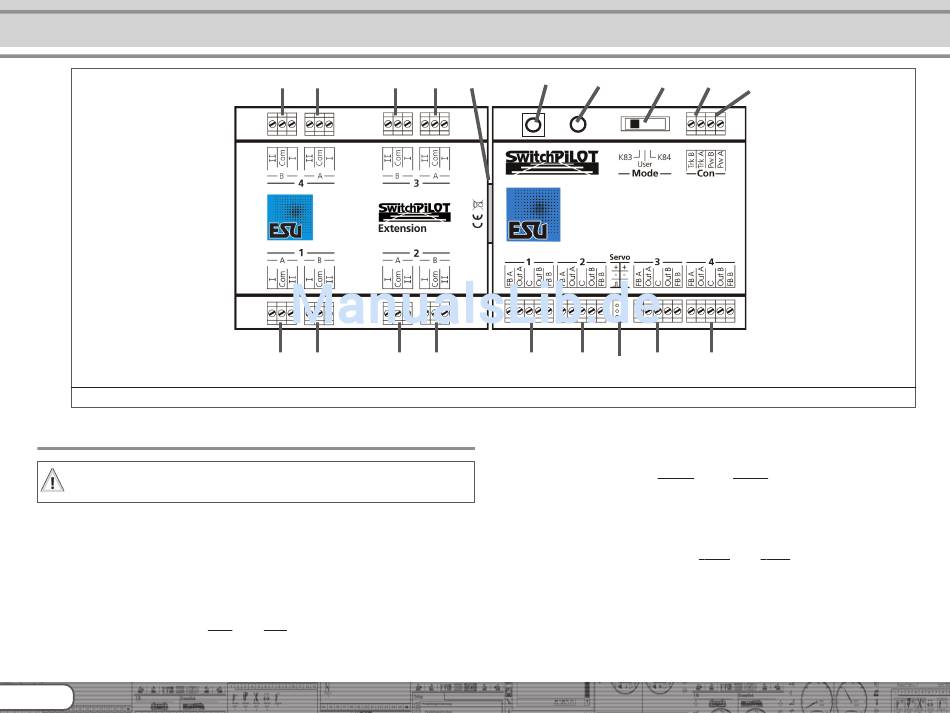

Abbildung 1 zeigt den SwitchPiloten zusammen mit dem
optionalen SwitchPilot Extension Modul.
a) An die mit 1 bis 4 beschrifteten Schraubanschlussklemmen
für die (Transistor)ausgänge 1 bis 4 werden Weichen, Signale,
Entkuppler und ähnliche Verbraucher angeschlossen. Die je-
weiligen Klemmen FBA und FBB werden zur Rückmeldung der
Weichenstellung an von der Weiche an den SwitchPilot benö-
tigt.
6
i)
i)
i)
i)
i)
i)
i)
i)
Abbildung 1: SwitchPilot und SwitchPilot Extension
h)
g)
f)
a)
a)
b)
b) Dieser Stiftleistenblock dient zum Anschluss zweier handel-
üblicher RC-Servos (z.B. Graupner®, Futaba® oder ESU) und
bildet die Ausgänge 5 und 6 des SwitchPilot.
c) An die Klemmen Pw A und Pw B wird die Spannungs-
versorgung des SwitchPilot und aller daran angeschlossenen
Verbraucher angeschlossen. Sie können hierzu Gleich- oder
Wechselspannungstrafos verwenden oder direkt den Digital-
strom von den Schienen benützen.
d) Mit den Schraubklemmen Trk A und Trk B wird der SwitchPilot
mit dem Leistungsausgang (Booster) der Digitalzentrale ver-
bunden, von welcher er seine Befehle erhält.
e) Mit dem Betriebsartenschalter wählen Sie zwischen den mög-
lichen Betriebsarten K83, Benutzermodus und K84-Modus
(vgl. Abschnitt 7)
f) Die Leuchtdiode dient gemeinsam mit dem
e)
d)
c)
a)
a)
