Anschluss der Ausgänge
b)
8.5 Anschluss der Ausgänge

8.5.1. Anschluss doppelspuliger Weichenantriebe

Es lassen sich alle handelsüblichen Doppelspulen Weichenan-
triebe der bekannten Hersteller mit dem SwitchPilot verwenden.
Abbildung 4 zeigt den Anschluss an Ausgang 1:
a) Der gemeinsame Anschluss der beiden Spulen wird mit der
Schraubklemme C verbunden.
b) Das Kabel der ersten Antriebsspule wird mit Klemme Out A
verbunden.
c) Das Kabel der zweiten Antriebsspule wird mit Klemme Out B
verbunden.
8
a)
c)

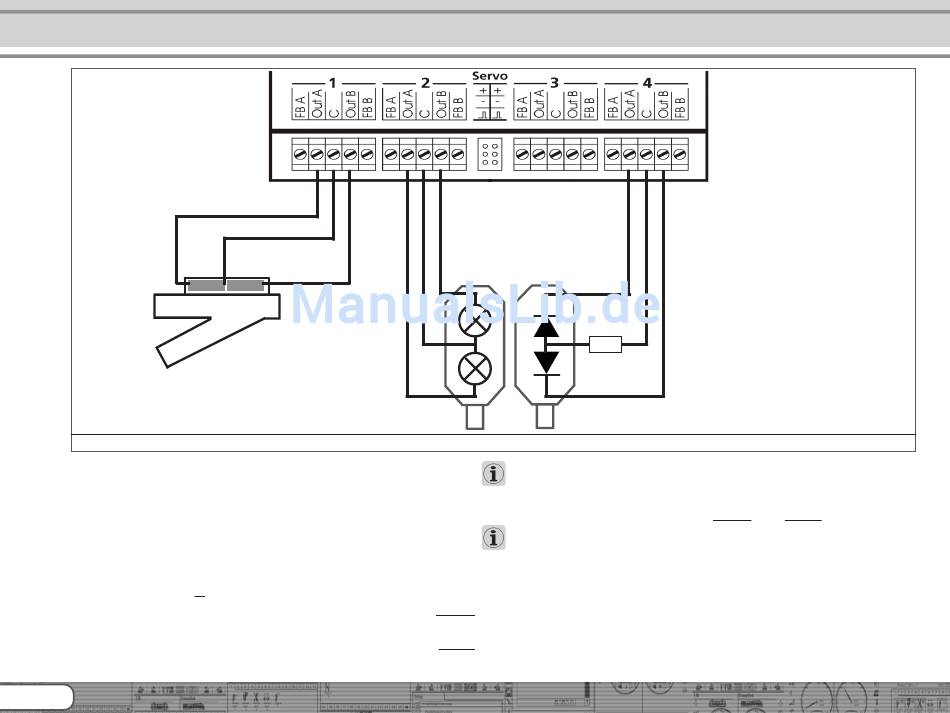

Abbildung 4: Anschluss an Transistorausgänge 1 - 4
R
Entspricht die Schaltstellung nach Betätigen der Weiche an Ih-
rem Bedienpult nicht ihren Wünschen (sind also Abzweig- und
Geradeausstellung vertauscht), so tauschen Sie bitte einfach die
Kabel an den beiden Klemmen Out A und Out B.
Auch PECO-Weichenantriebe können mit dem SwitchPilot be-
nützt werden. Allerdings ist deren Stromverbrauch so hoch, dass
Sie den Überstromschutz des SwitchPiloten für diese Antriebe
anpassen müssen. Beachten Sie hierzu Abschnitt 9.4.2.
