Anschluss der Ausgänge
8.5.4. Anschluss der Rückmeldekontakte
Der SwitchPilot kann die tatsächliche Weichenstellung über
RailCom® an die Digitalzentrale zurückmelden. Hierzu muss
allerdings die Weiche über entsprechende Rückmeldekontakte
verfügen. Abbildung 6 auf Seite 9 verdeutlicht die Situation:
a) Anschluss einer endabgeschalteten Weichenantriebs. Verbin-
den Sie die Klemmen Out A mit der Klemme FB A sowie
Out B mit FB B.
b) Anschluss an Antriebe mit separaten Rückmeldekontakten:
Hier verbinden Sie die beiden Rückmeldekontakte jeweils mit
den Klemmen FB A bzw. FB B, und den gemeinsamen Pol der
Rückmelder mit der Klemme C.
Es hängt von Ihrer Digitalzentrale ab, ob und wie Sie die Rück-
meldeinformationen anzeigen lassen können. Die ESU ECoS®-
Zentrale kann ab Softwarestand 1.1.0 den Zustand der Wei-
chen auf dem Weichenpanel anzeigen.
8.5.5. Weichen-Herzstückpolarisation
Mit Hilfe der Relais-Ausgänge der SwitchPilot Extension können
auch Weichen-Herzstücke polarisiert werden.

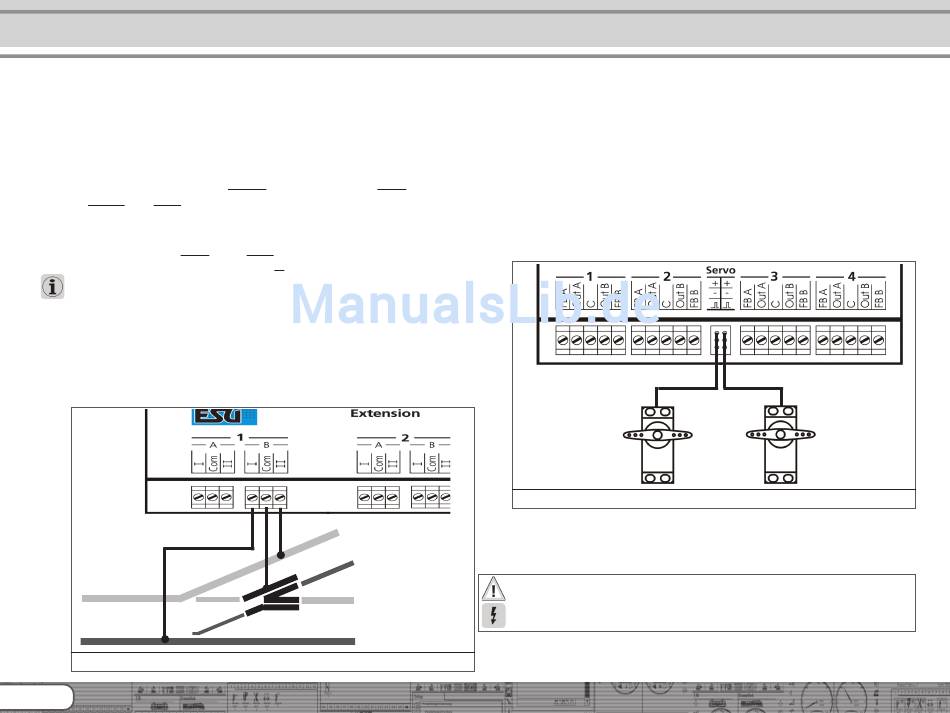

Abbildung 7: Herzsttückpolarisation mit SwitchPilot Extension
10

8.5.6. Servoanschluss

Eine Besonderheit stellen die beiden Servoausgänge des
SwitchPilot dar. Diese Ausgänge funktionieren unabhängig von
den Ausgängen 1 bis 4, können aber auch parallel zu den Aus-
gängen 1 und 2 betrieben werden. Dies ermöglicht es
beispielsweise, einen Servoantrieb für die Weichenstellung zu
benutzen und gleichzeitig mit den Transistorausgängen das ent-
sprechende Signal hierzu zu stellen.
Es können alle handelsüblichen RC-Modellbauservos mit
dreipoligem Anschluss und positivem Impuls verwendet werden.
Der SwitchPilot versorgt die Servos mit 5V.
Abbildung 8: Servo-Anschluss
Stecken Sie das Anschlusskabel des des Servos einfach in die
entsprechende Buchse des SwitchPilot. Der Impulsausgang des
Servos ist normalerweise das weiße bzw. orange Kabel.
Beachten Sie die Anschlusszeichnung auf dem Gehäuse des
SwitchPilot. Ein falscher Anschluss kann Servo oder SwitchPilot
zerstören!
Die Servoausgänge können individuell konfiguriert werden, sie-
he Abschnitt 9.4.3.
