g) Programmiertaster zum Einstellen der Digitaladresse des
SwitchPiloten. Dieser Vorgang wird in Abschnitt (9.3) beschrie-
ben.
h) Erweiterungsbuchse / Stecker : Hier werden SwitchPilot und
SwitchPilot Extension zusammengesteckt.
i) Die mit 1 bis 4 bezeichneten Ausgänge bieten jeweils einen Relais-
ausgang A und B an, die gemeinsam geschaltet werden. Jeder
Relaisausgang korrespondiert mit dem entsprechenden Ausgang
des SwitchPilots: Wenn der Ausgang Out A des Ausgangs am
SwitchPilot aktiv ist, so sind jeweils die Klemmen 1 und COM
des Relaisausgangs geschaltet. Ist am SwitchPilot der Ausgang
Out B aktiv, sind die Klemmen 2 und COM verbunden. Die Re-
lais-Ausgänge verhalten sich hierbei im Unterschied zu den
Transistorausgängen stets wie Dauerausgänge.
8.2. Spannungsversorgung aus Digitalsystem
Für kleinere Anlagen mit wenigen gleichzeitig geschalteten Ver-
brauchern kann die Versorgung von SwitchPilot und daran an-
geschlossener Verbraucher direkt von der Digitalzentrale erfol-
gen.
Zum Gleisausgang des
Digitalsystems

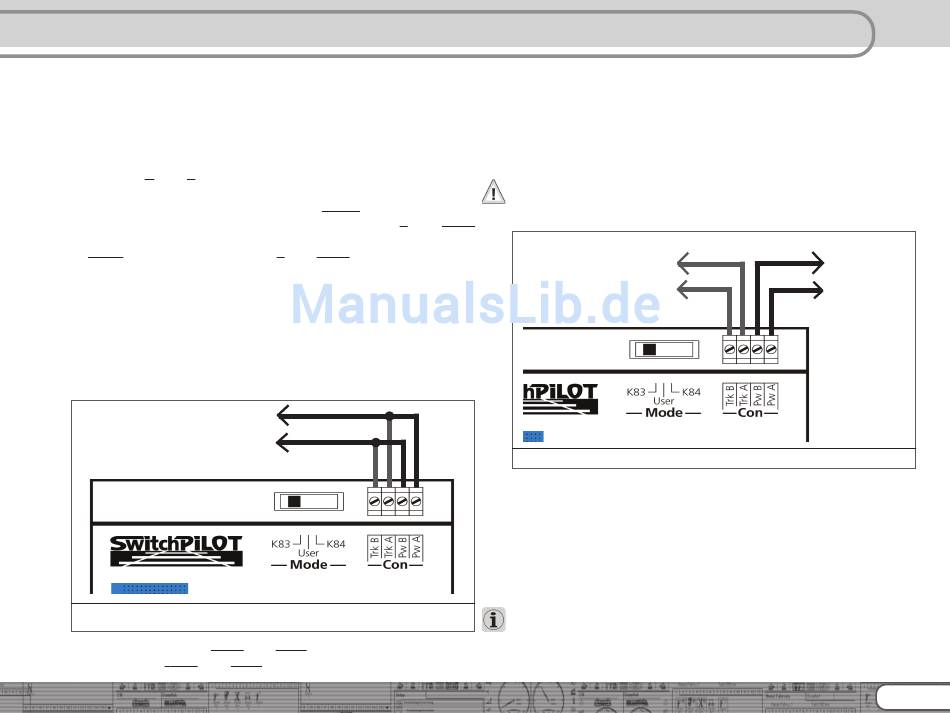

Abbildung 2: SwitchPilot versorgt aus Digitalsystem
Die Schraubklemmen Pw A und Pw B werden hierbei parallel zu
den Klemmen Trk A und Trk B geschaltet.
8.3 Getrennte Spannungsversorgung
Für größere Anlagen, mit vielen gleichzeitig Aktiven, durch
SwitchPilot Decoder versorgten Verbraucher empfehlen wir die
Benutzung einer getrennten Stromversorgung, da hierbei die zum
Schalten nötige Energie nicht vom Gleis entnommen wird und
somit den Boosterausgang entlastet.
Verwenden Sie nur handelsübliche Modellbahntransformatoren,
und beachten Sie die in Abschnitt 11 angegebenen Maximal-
spannungen, um Beschädigungen zu vermeiden.
Zum Gleisausgang des
Digitalsystems
Abbildung 3: SwitchPilot mit separater Versorgung
8.4. Anschluss der SwitchPilot Extension
Das SwitchPilot Extension Modul wird seitlich links an den
SwitchPiloten angedockt; hierzu die beiden Module mit den 8-
poligen Steckern gegeneinander drücken, bis die Rastnasen der
Stecker einrasten.
Vergleichen Sie hierzu bitte Abbildung 1.
Die interne Logik und Relais des SwitchPilot Extension Moduls
werden vom SwitchPiloten mitversorgt.
Zum
Trafo
7
