Stabdurchmesser bestimmen

Ist der tatsächliche Stabdurchmesser nicht bekannt, kann er unter bestimmten Voraussetzungen

mit Hilfe des Profoscope exakt ermittelt werden.

HINWEIS! Die Bestimmung des Stabdurchmessers mit dem Profoscope ist nur bis zu

einer Maximaldeckung von ca. 64 mm (2.5") möglich.

Im Abschnitt über das Impulsinduktionsprinzip wurden die Grenzen der Technologie erläutert. Es

wurde beschrieben, unter welchen Bedingungen präzise Messungen des Stabdurchmessers NICHT

möglich sind, nämlich wenn benachbarte Stäbe oder andere metallische Objekte innerhalb des

kugelförmigen Einflussbereichs zu starke Störeinflüsse verursachen.

Die besten Ergebnisse lassen sich anhand der folgenden vier empfohlenen Verfahren erzielen.

HINWEIS! In jedem der in Abschnitt 5.4.2 und 5.4.3 beschriebenen Fälle sollte von jeder

Anordnung von Stäben zumindest ein Stab der ersten Lage freigelegt werden, um den

tatsächlichen Durchmesser zu messen. Die ermittelten Durchmesserwerte können dann

mit den realen Werten verglichen und bei Bedarf korrigiert werden.

Ein ausreichender Stababstand entspricht den in Abschnitt 3.4.4 angegebenen Mindestwerten bzw.

ist höher als diese.

Verfahren 1

Anzeichnen einer Stabanordnung auf einer Prüffläche und Auswahl eines Bewehrungsstabs mit

ausreichendem Abstand zu anderen Stäben.

Schritt 1 Lokalisieren und markieren der Bewehrungsanordnung, wie in Abschnitt 5.2.4 beschrieben.

Schritt 2 Auswahl eines Bewehrungsstabs, der den grössten Abstand zu den benachbarten Stä-

ben aufweist.

Schritt 3 Verwendung eines Lineals zur Überprüfung, dass der Abstand zumindest den Anforde-

rungen gemäss Abschnitt 3.4.4 entspricht. Ist dies nicht der Fall, die Schritte 1 und 2

wiederholen, bis sich ein Bewehrungsstab im erforderlichen Abstand zu einem benach-

barten Stab befindet.

Schritt 4 MM (4) des Profoscope an der Mittelpunktlinie der Stäbe, die quer zum geprüften Stab

verlaufen, auf den Stab legen, und Funktionstaste (6)

ML (9)

MM (4)

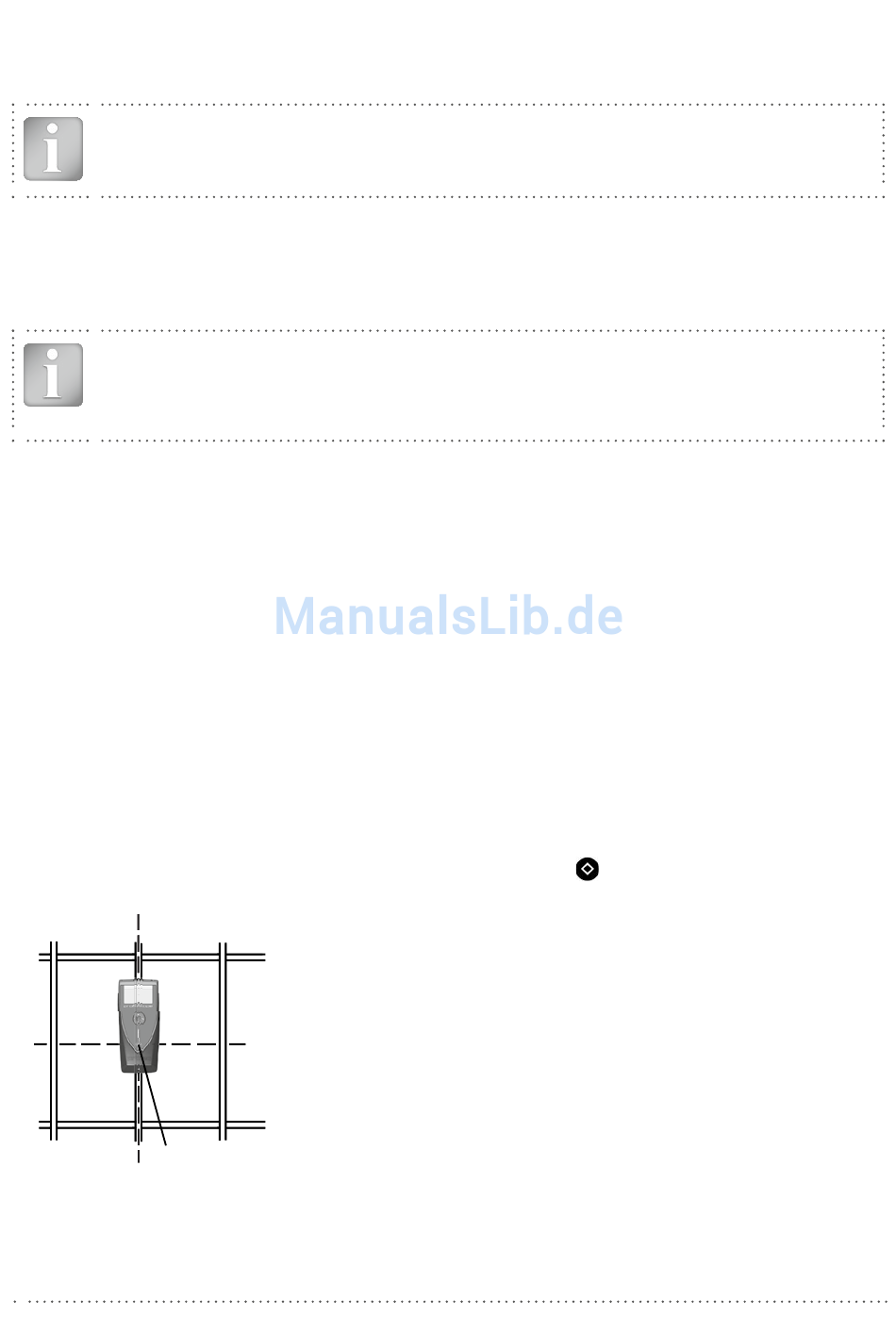

Abbildung 27: Messung des Durchmessers

Mittelpunktlinie

auf der linken Seite drücken.
