5.3.3 Messung geschweisster Baustahlgitter
Das Gerät kann nicht erkennen, ob Bewehrungsstäbe miteinander verschweisst oder mit Binde-
draht verbunden sind. Allerdings erzeugen die beiden Varianten bei identischen Abmessungen un-
terschiedliche Signale.
Die Einstellung des Stabdurchmessers muss geringfügig höher sein als der tatsächliche Stab-
durchmesser des Stabs eines Gitters. Der Eingabewert ist abhängig vom Stabdurchmesser und der
Gitterbreite. Dieser Eingabewert sollte anhand einer Testmessung eines offenen Systems ermittelt
werden, in dem entsprechende Stab- bzw. Gitteranordnungen nachgebildet sind. Messen Sie jede
Anordnung mit unterschiedlichen Deckungen, um die Durchmessereinstellung zu finden, bei der die
korrekte Deckung angezeigt wird.
a
1
[mm]
100
150

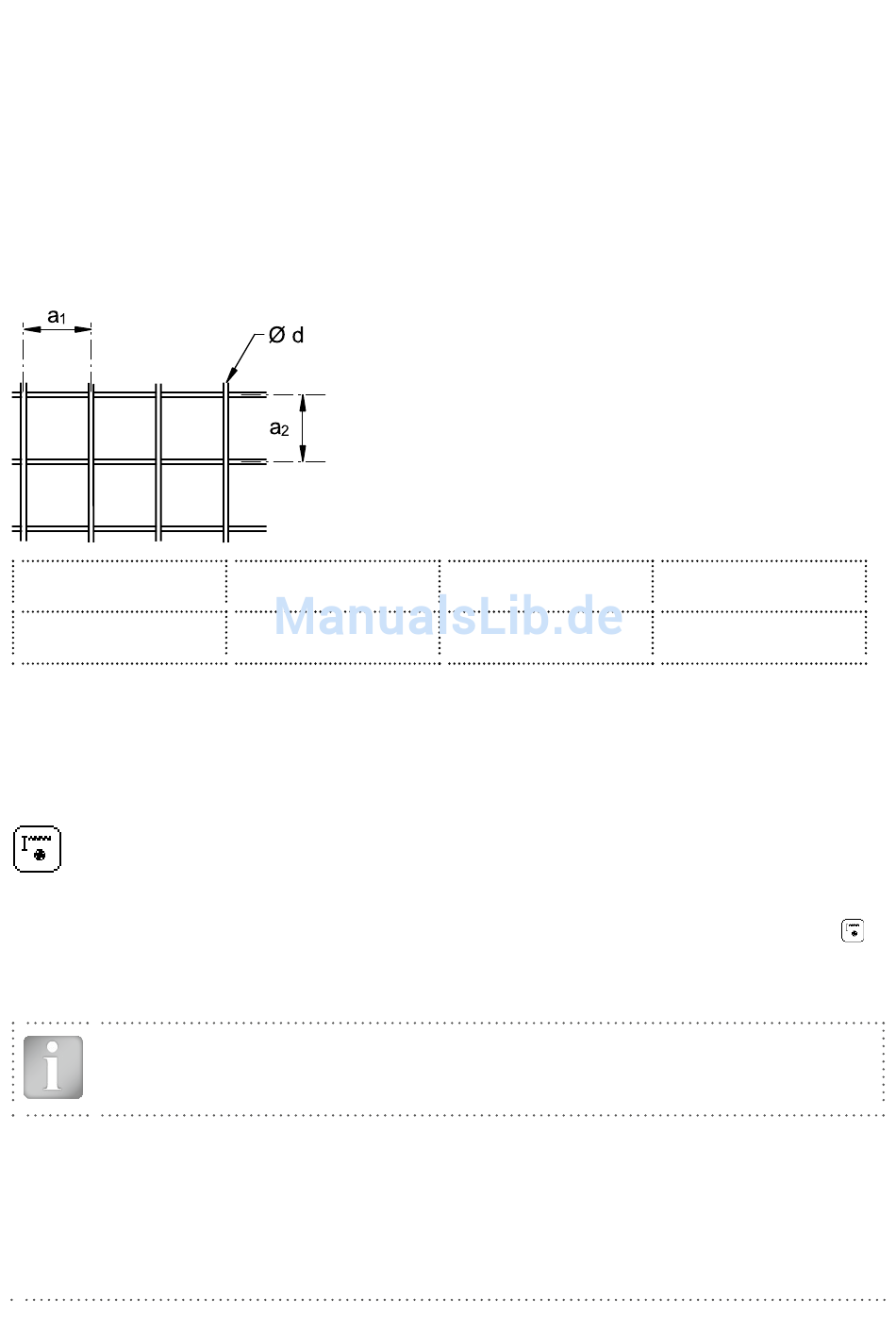

Abbildung 26: Beispiele für Durchmessereinstellungen bei Baustahlgittern
Messbereich „Standard" wählen. Der grosse Messbereich kann bei verschweissten Baustahlgittern
nicht verwendet werden. Orten und Deckung messen, wie in den obigen Abschnitten erläutert.
5.3.4 Mindestdeckungswarnung
Diese Funktion ist besonders nützlich zur Feststellung einer ungenügenden Betondeckung im
Zuge umfassender Überprüfungen von Bauteilen nach der Entfernung der Schalung oder bei
gründlichen Gebäudeinspektionen.
Menü „Einstellungen" öffnen, entsprechendes Symbol wählen und den gewünschten Wert für die
Mindestdeckung eingeben. Sicherstellen, dass das Symbol für die Mindestdeckungswarnung
der Statuszeile am oberen Bildschirmrand aktiv ist.
Profoscope über die Prüffläche bewegen. Wenn die Deckungstiefe unterhalb des eingegebenen
Mindestwerts liegt, leuchtet die LED auf und falls eingestellt, ertönt auch ein Warnton.
HINWEIS! In diesem Modus leuchtet die LED nicht auf, um anzuzeigen, dass ein Beweh-
rungsstab geortet wurde.
© 2018 Proceq SA
Verschweisstes Baustahlgitter
a
2
[mm]
100
150
aktueller d
[mm]
5
6
einzustellender d
[mm]
8
7
in
21
