Unterscheidung zwischen einem Bewehrungsstab und einem Mittelpunkt
Bei Bewegung in Rich-
tung Mittelpunkt nimmt
das Signal ab
Fadenkreuz bewegt sich
in DIESELBE Richtung
wie das Gerät
ROTE LED LEUCHTET,
WENN ZENTRIERT
Bewehrungsstab
Signal-
stärke

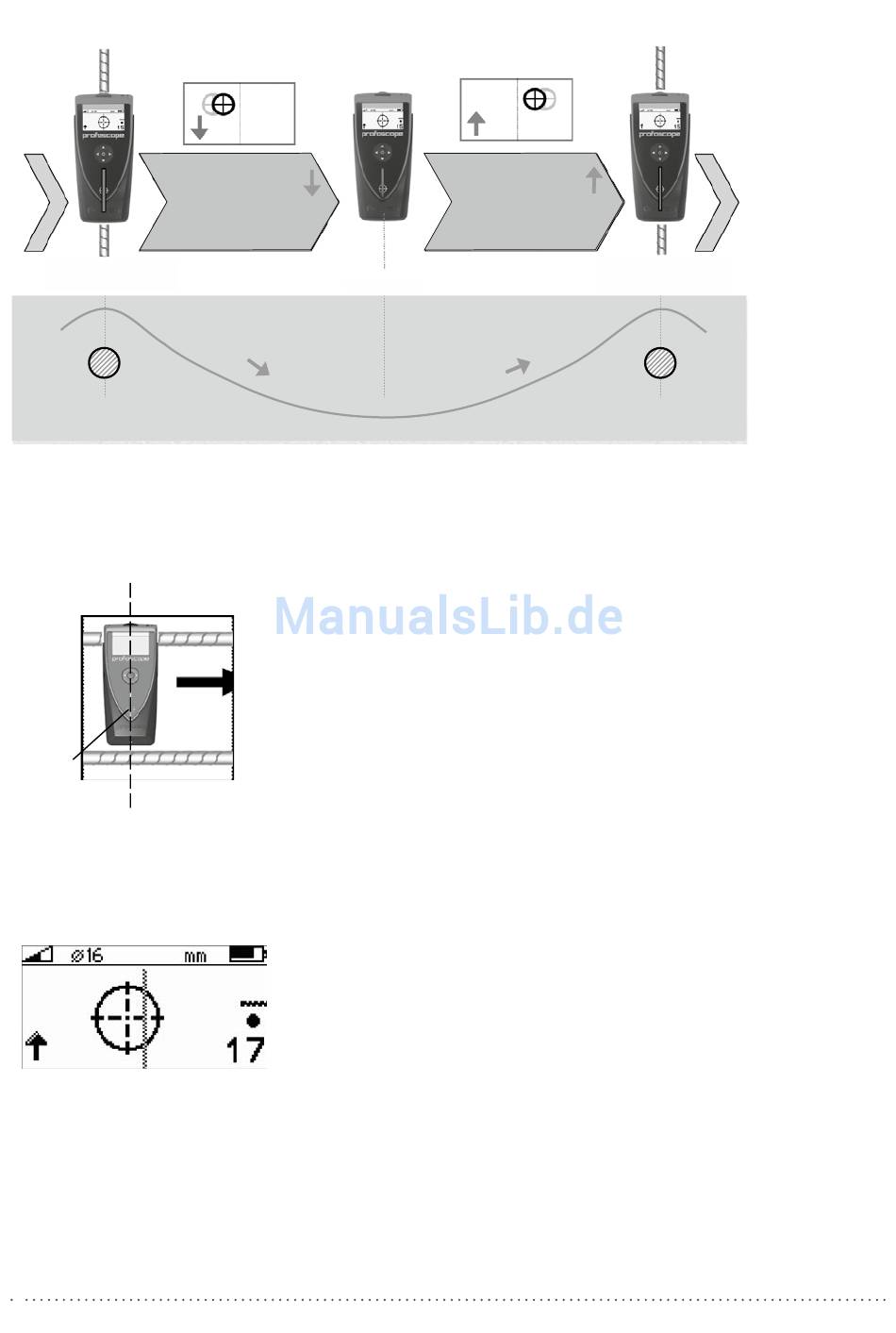

Abbildung 16: Unterscheidung zwischen einem Bewehrungsstab und einem Mittelpunkt
Möglichkeit B: Bewegung parallel zu den Bewehrungsstäben
Die Mittellinie (9) verläuft rechtwinklig zu den Bewehrungsstäben.
MM (4)
Mittellinie (9)
Abbildung 17: Bewegung parallel zu den Bewehrungsstäben
Befinden sich Bewehrungsstäbe innerhalb des Messbereichs, bleibt das Fadenkreuz in der Nähe
der Mittellinie (9) und bewegt sich nur sehr geringfügig.
Abbildung 18: Fadenkreuz nahe an der Mittellinie (9)
Profoscope in diesem Fall um 90° drehen und Bewegung fortsetzen, wie unter Möglichkeit A oben
beschrieben.
© 2018 Proceq SA
LED AUS
„Mittelpunkt" zwischen
zwei Bewehrungsstäben*
Probieren Sie diese Möglichkeit mit Hilfe Ihres Start-Testpakets aus.
Keine oder geringfügige Bewegung des Fadenkreuzes
Bei Bewegung in Richtung
Bewehrungsstab nimmt
das Signal zu
Fadenkreuz bewegt sich
in ENTGEGENGESETZTE
Richtung wie das Gerät
ROTE LED LEUCHTET,
WENN ZENTRIERT
Bewehrungsstab
15
