3.4.5 Stabrichtung
Das stärkste Signal wird erzielt, wenn die Mittellinie (9) der Sonde parallel zu einem Stab ausgerich-
tet ist. Die Mittellinie (9) des Profoscope ist die Längsachse des Geräts. Diese Eigenschaft hilft bei
der Bestimmung der Richtung der Bewehrungsstäbe (siehe Abschnitt 5.2.3).
4.
Inbetriebnahme
Das Gerät wird mit einem Start-Testpaket (zwei Bewehrungsstäbe mit einem Durchmesser von 16 mm
/ #5) geliefert, damit Sie sich mit den Funktionen vertraut machen können.
HINWEIS: Lesen Sie den Abschnitt „Grundlagen" in dieser Bedienungsanleitung oder
lassen Sie sich die Benutzung des Geräts von einem qualifizierten Vertreter von Proceq
demonstrieren.
1. Stellen Sie sicher, dass sich keine Metallgegenstände an Ihren Händen bzw. Fingern oder inner-
halb des Testbereichs befinden
2. Gerät einschalten: Ein- / Aus-Taste (7)
schalten.
3. Gerät mit der Reset-Taste (3)

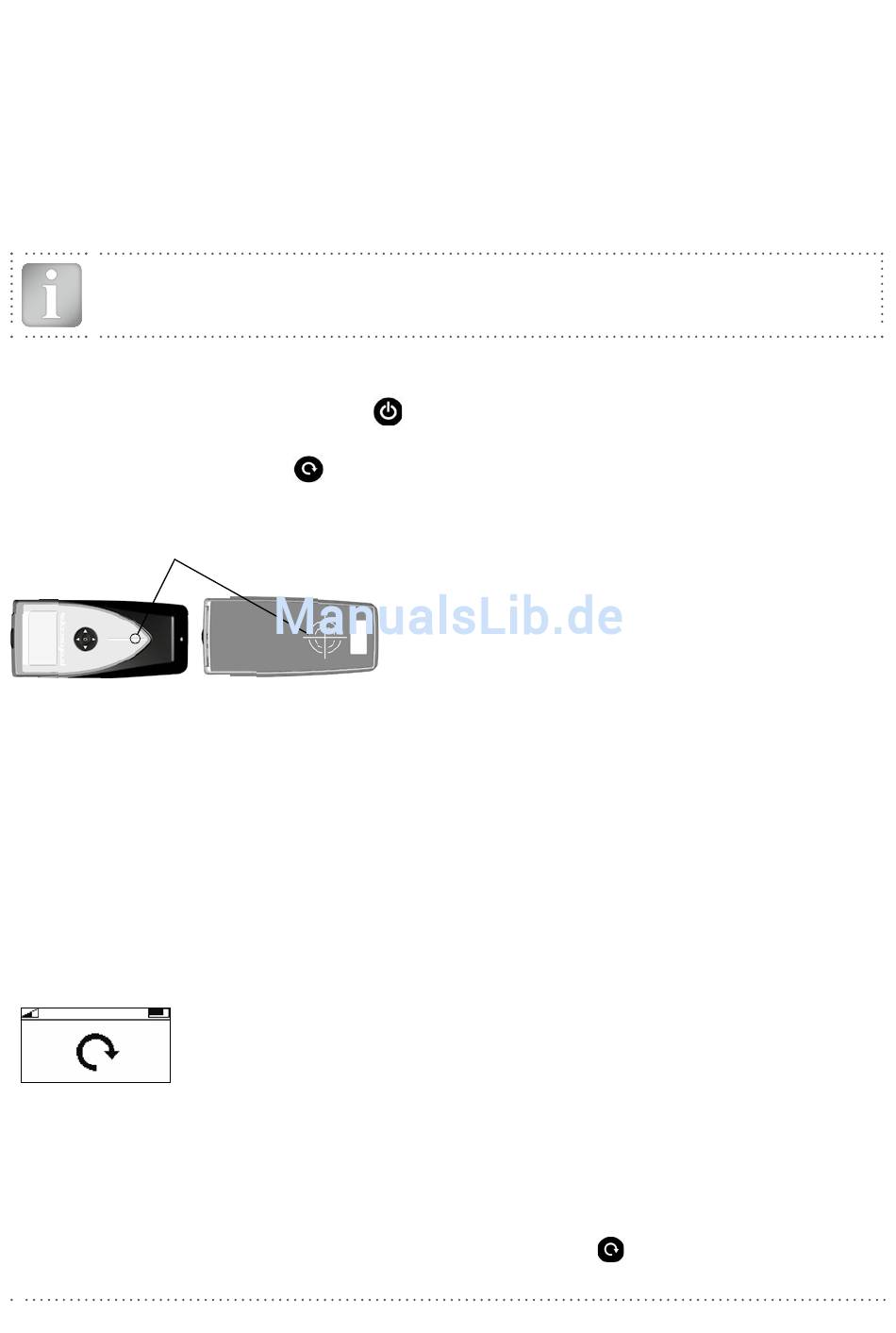

4. Position des Messmittelpunkts (MM), bei dem es sich um den Mittelpunkt der Sonde handelt,
merken.
MM (4)
Abbildung 9:
Messmittelpunkt (MM)
5. Funktion mit Hilfe des Start-Testpakets überprüfen und Folgendes ermitteln:
• Position und Richtung der Bewehrungsstäbe
• Position zwischen zwei Bewehrungsstäben
• Deckungstiefe ca. 15 mm / 0.59" und 60 mm / 2.36"
• Durchmesser 16 mm / #5, siehe Abschnitt 3.4.1
Herzlichen Glückwunsch! Ihr neues Profoscope ist nun voll funktionsfähig. Sie können mit Ihren
Messungen beginnen.
Gerät zurücksetzen
Abbildung 10: Gerät zurücksetzen
Das Profoscope zu diesem Zweck in ein interferenzfreies Umfeld (kein Metall innerhalb eines kugel-
förmigen Bereichs von 400 mm / 16") halten und die Reset-Taste (3)
sich ein runder Pfeil für ca. 2.5 Sekunden, während das Gerät zurückgesetzt wird.
© 2018 Proceq SA
(z. B.
Tisch mit Metallrahmen, Metallrollwagen usw.).
am oberen Bedienfeld drücken, um das Gerät einzu-
zurücksetzen.
Bei Messungen nach dem Impulsinduktionsprinzip kann es zu Abwei-
chungen infolge von Temperatur- und anderen äusseren Einflüssen
kommen. Durch das Zurücksetzen des Geräts werden etwaige Abwei-
chungen korrigiert und genaue Messergebnisse gewährleistet. Wir emp-
fehlen, das Gerät ca. alle fünf Minuten zurückzusetzen.
Beim Einschalten des Profoscope wird der Benutzer daran erinnert, das
Gerät zurückzusetzen.
drücken. In der Anzeige dreht
11
