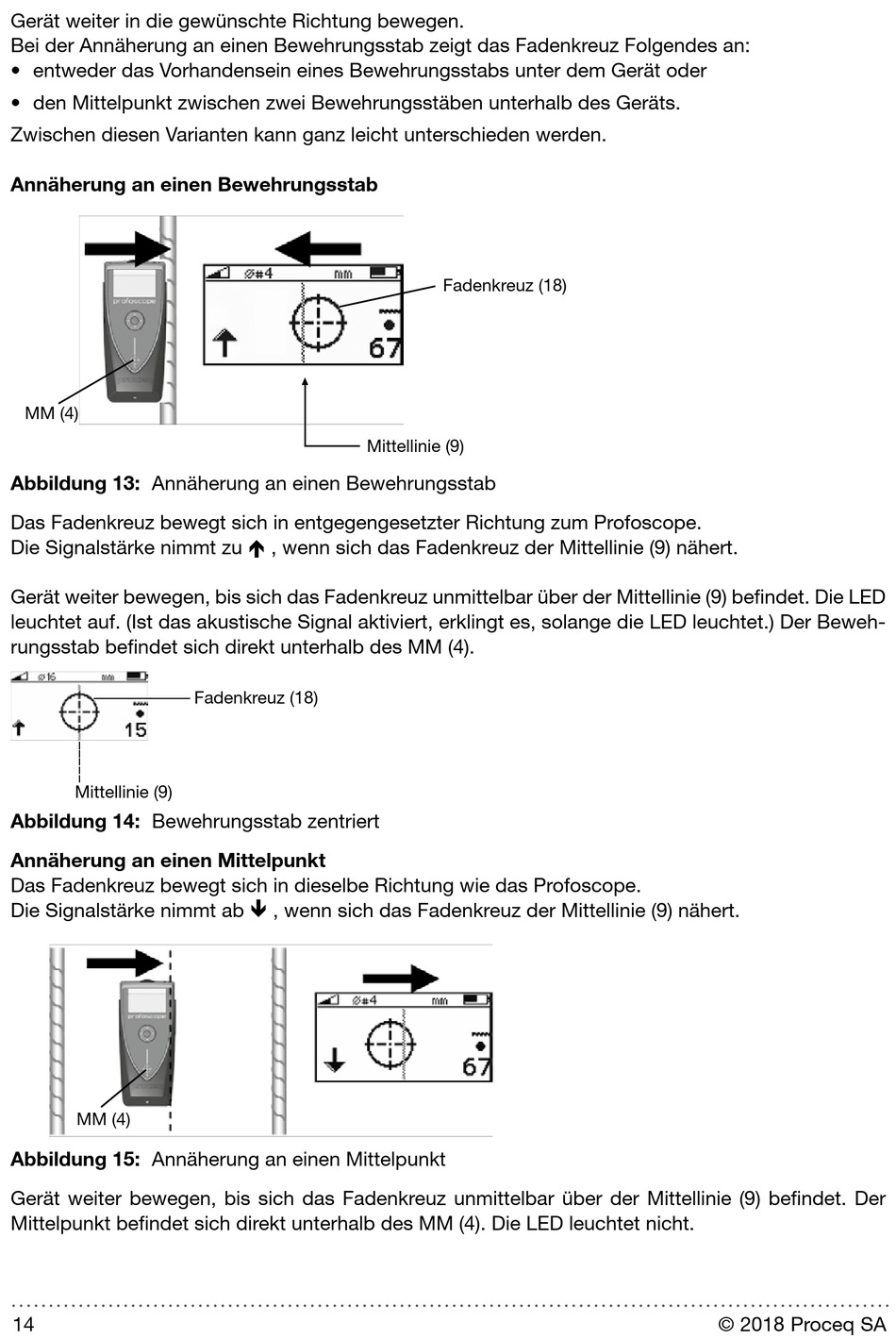

Proceq profoscope Bedienungsanleitung Seite 14

Gerät weiter in die gewünschte Richtung bewegen.
Bei der Annäherung an einen Bewehrungsstab zeigt das Fadenkreuz Folgendes an:
• entweder das Vorhandensein eines Bewehrungsstabs unter dem Gerät oder
• den Mittelpunkt zwischen zwei Bewehrungsstäben unterhalb des Geräts.
Zwischen diesen Varianten kann ganz leicht unterschieden werden.
Annäherung an einen Bewehrungsstab
Fadenkreuz (18)
MM (4)
Mittellinie (9)
Abbildung 13: Annäherung an einen Bewehrungsstab
Das Fadenkreuz bewegt sich in entgegengesetzter Richtung zum Profoscope.
Die Signalstärke nimmt zu  , wenn sich das Fadenkreuz der Mittellinie (9) nähert.
Gerät weiter bewegen, bis sich das Fadenkreuz unmittelbar über der Mittellinie (9) befindet. Die LED
leuchtet auf. (Ist das akustische Signal aktiviert, erklingt es, solange die LED leuchtet.) Der Beweh-
rungsstab befindet sich direkt unterhalb des MM (4).
Fadenkreuz (18)
Mittellinie (9)
Abbildung 14: Bewehrungsstab zentriert
Annäherung an einen Mittelpunkt
Das Fadenkreuz bewegt sich in dieselbe Richtung wie das Profoscope.
Die Signalstärke nimmt ab  , wenn sich das Fadenkreuz der Mittellinie (9) nähert.
MM (4)
Abbildung 15: Annäherung an einen Mittelpunkt
Gerät weiter bewegen, bis sich das Fadenkreuz unmittelbar über der Mittellinie (9) befindet. Der
Mittelpunkt befindet sich direkt unterhalb des MM (4). Die LED leuchtet nicht.
