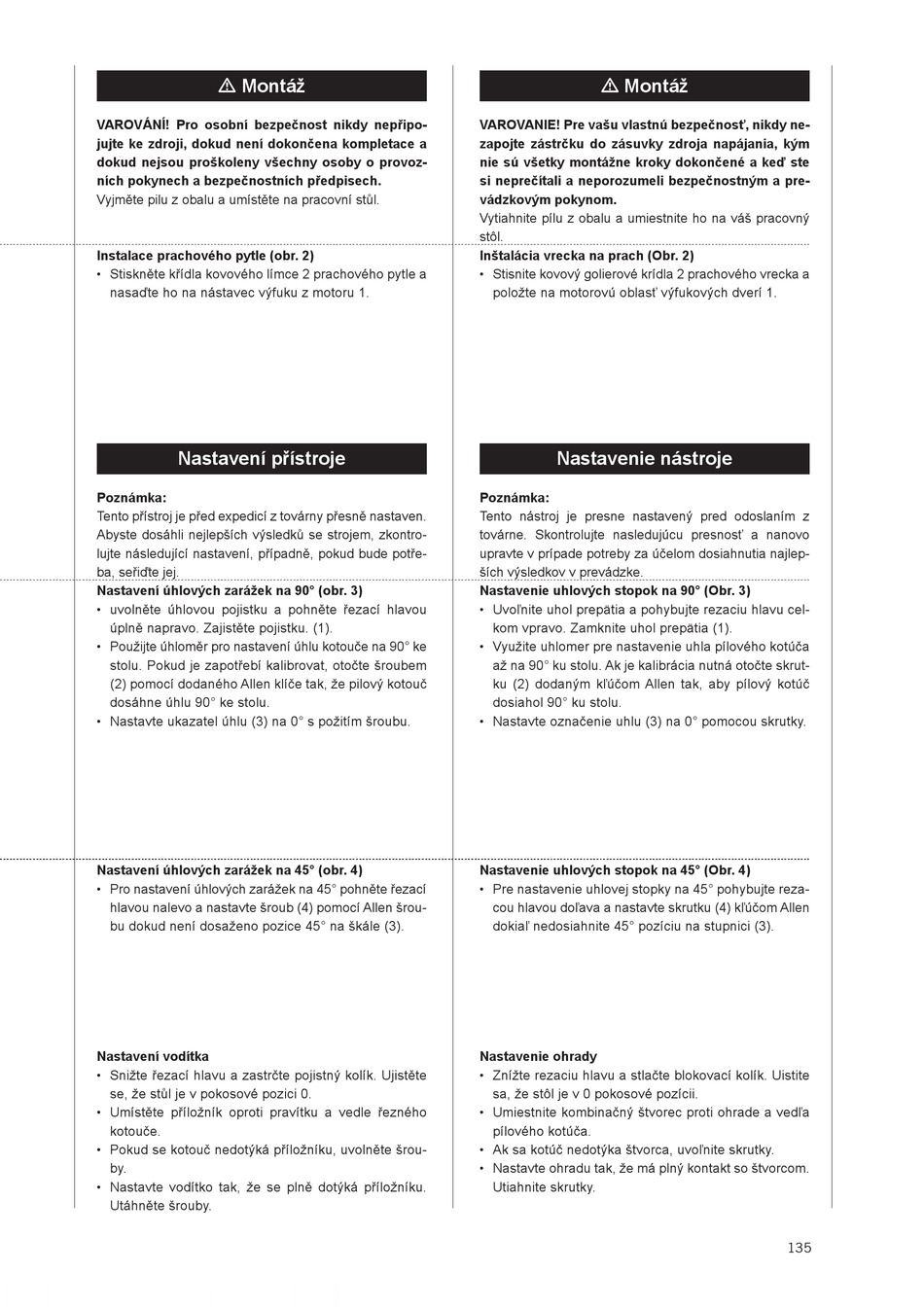

m Montáž
VAROVÁNÍ! Pro osobní bezpečnost nikdy nepřipo-
jujte ke zdroji, dokud není dokončena kompletace a
dokud nejsou proškoleny všechny osoby o provoz-
ních pokynech a bezpečnostních předpisech.
Vyjměte pilu z obalu a umístěte na pracovní stůl.
Instalace prachového pytle (obr. 2)
• Stiskněte křídla kovového límce 2 prachového pytle a
nasaďte ho na nástavec výfuku z motoru 1.
Nastavení přístroje
Poznámka:
Tento přístroj je před expedicí z továrny přesně nastaven.
Abyste dosáhli nejlepších výsledků se strojem, zkontro-
lujte následující nastavení, případně, pokud bude potře-
ba, seřiďte jej.
Nastavení úhlových zarážek na 90° (obr. 3)
• uvolněte úhlovou pojistku a pohněte řezací hlavou
úplně napravo. Zajistěte pojistku. (1).
• Použijte úhloměr pro nastavení úhlu kotouče na 90° ke
stolu. Pokud je zapotřebí kalibrovat, otočte šroubem
(2) pomocí dodaného Allen klíče tak, že pilový kotouč
dosáhne úhlu 90° ke stolu.
• Nastavte ukazatel úhlu (3) na 0° s požitím šroubu.
Nastavení úhlových zarážek na 45° (obr. 4)
• Pro nastavení úhlových zarážek na 45° pohněte řezací
hlavou nalevo a nastavte šroub (4) pomocí Allen šrou-
bu dokud není dosaženo pozice 45° na škále (3).
Nastavení vodítka
• Snižte řezací hlavu a zastrčte pojistný kolík. Ujistěte
se, že stůl je v pokosové pozici 0.
• Umístěte příložník oproti pravítku a vedle řezného
kotouče.
• Pokud se kotouč nedotýká příložníku, uvolněte šrou-
by.
• Nastavte vodítko tak, že se plně dotýká příložníku.
Utáhněte šrouby.
m Montáž
VAROVANIE! Pre vašu vlastnú bezpečnosť, nikdy ne-
zapojte zástrčku do zásuvky zdroja napájania, kým
nie sú všetky montážne kroky dokončené a keď ste
si neprečítali a neporozumeli bezpečnostným a pre-
vádzkovým pokynom.
Vytiahnite pílu z obalu a umiestnite ho na váš pracovný
stôl.
Inštalácia vrecka na prach (Obr. 2)
• Stisnite kovový golierové krídla 2 prachového vrecka a
položte na motorovú oblasť výfukových dverí 1.
Nastavenie nástroje
Poznámka:
Tento nástroj je presne nastavený pred odoslaním z
továrne. Skontrolujte nasledujúcu presnosť a nanovo
upravte v prípade potreby za účelom dosiahnutia najlep-
ších výsledkov v prevádzke.
Nastavenie uhlových stopok na 90° (Obr. 3)
• Uvoľnite uhol prepätia a pohybujte rezaciu hlavu cel-
kom vpravo. Zamknite uhol prepätia (1).
• Využite uhlomer pre nastavenie uhla pílového kotúča
až na 90° ku stolu. Ak je kalibrácia nutná otočte skrut-
ku (2) dodaným kľúčom Allen tak, aby pílový kotúč
dosiahol 90° ku stolu.
• Nastavte označenie uhlu (3) na 0° pomocou skrutky.
Nastavenie uhlových stopok na 45° (Obr. 4)
• Pre nastavenie uhlovej stopky na 45° pohybujte reza-
cou hlavou doľava a nastavte skrutku (4) kľúčom Allen
dokiaľ nedosiahnite 45° pozíciu na stupnici (3).
Nastavenie ohrady
• Znížte rezaciu hlavu a stlačte blokovací kolík. Uistite
sa, že stôl je v 0 pokosové pozícii.
• Umiestnite kombinačný štvorec proti ohrade a vedľa
pílového kotúča.
• Ak sa kotúč nedotýka štvorca, uvoľnite skrutky.
• Nastavte ohradu tak, že má plný kontakt so štvorcom.
Utiahnite skrutky.
135
