La sicurezza elettrica dell'apparecchio è raggiunta soltanto quando lo stesso è correttamente collegato ad
un efficace impianto di messa a terra, eseguito come previsto dalle vigenti Norme di sicurezza sugli impianti
(Legge 5 marzo 1990 n° 46).
La caldaia va collegata elettricamente ad una rete di alimentazione 230 V monofase + terra mediante il cavo
a tre fili in dotazione rispettando la polarità Linea-Neutro.
L'allacciamento dev'essere effettuato tramite un interruttore bipolare con apertura dei contatti di al-
meno 3 mm.
In casi di sostituzione del cavo di alimentazione dev'essere utilizzato un cavo armonizzato "HAR H05 VV-F"
3x0,75 mm con diametro massimo di 8 mm.
2
IMPORTANTE: Verificare che l'assorbimento nominale totale degli accessori collegati all'apparecchi sia
inferiore ai 2 A. Nel caso sia superiore è necessario interporre tra gli accessori e la scheda elettronica
un relè.

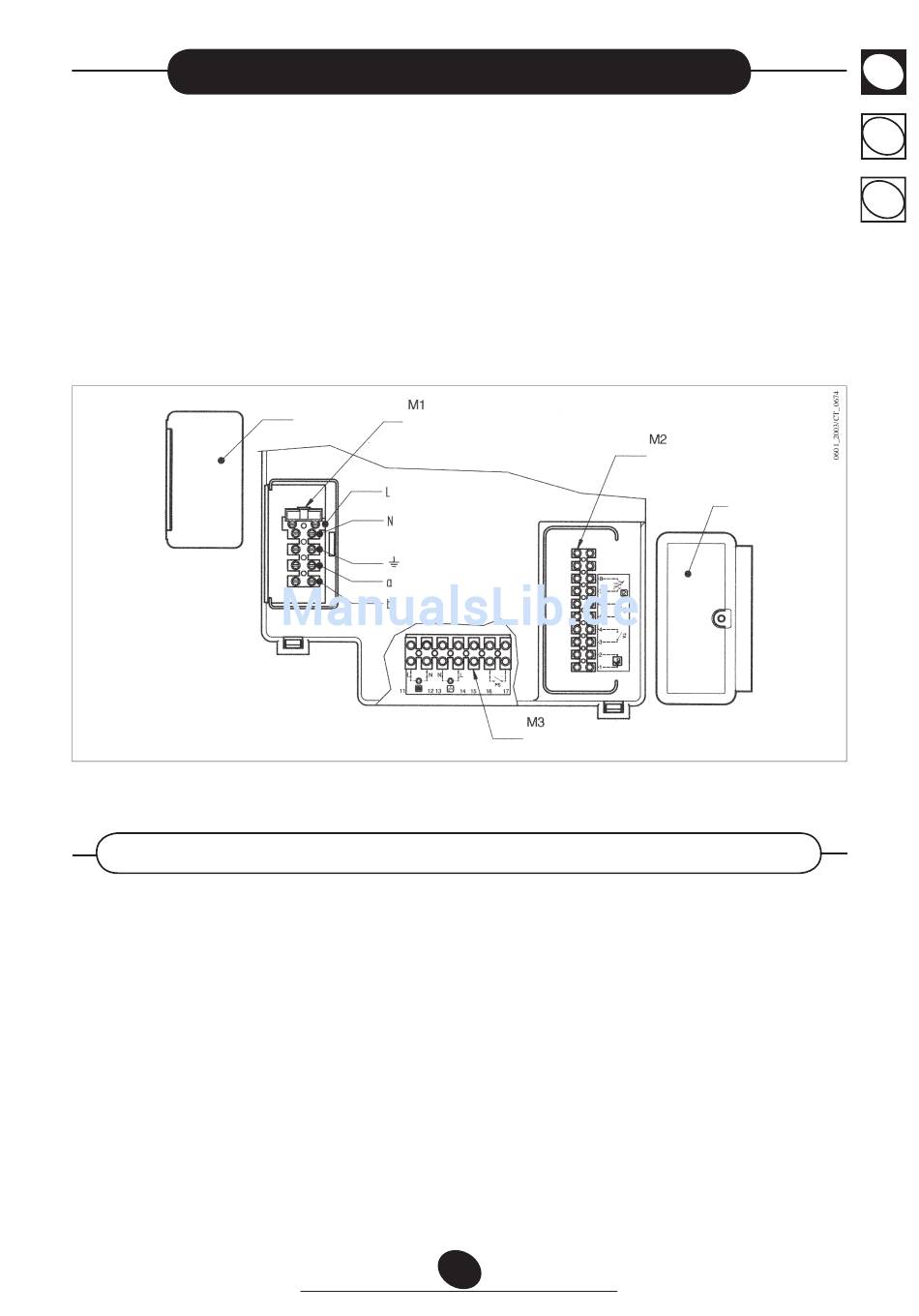

Figura 8
• Togliere tensione alla caldaia mediante l'interruttore bipolare.
• Rimuovere il pannello cruscotto superiore (fissaggio con magneti)
• Svitare le due viti che tengono in posizione il cruscotto.
• Ruotare il cruscotto verso la parte anteriore.
Morsettiera di alimentazione M1
• Rimuovere il coperchio a scatto della morsettiera M1.
• Il fusibile, del tipo rapido da 3,15 A, è incorporato nella morsettiera di alimentazione (figura 8). Estrarre il
portafusibile colore nero per il controllo e/o sostituzione.
Morsettiera M2
• Rimuovere il coperchio della morsettiera M2 svitando la vite.
Morsettiera M3
• Rimuovere il coperchio principale svitando le viti di fissaggio.

12. ALLACCIAMENTO ELETTRICO

Coperchio
Morsettiera
12.1 ACCESSO ALLE MORSETTIERE
ISTRUZIONI DESTINATE ALL'INSTALLATORE
Morsettiera
19
Morsettiera
Coperchio
