11

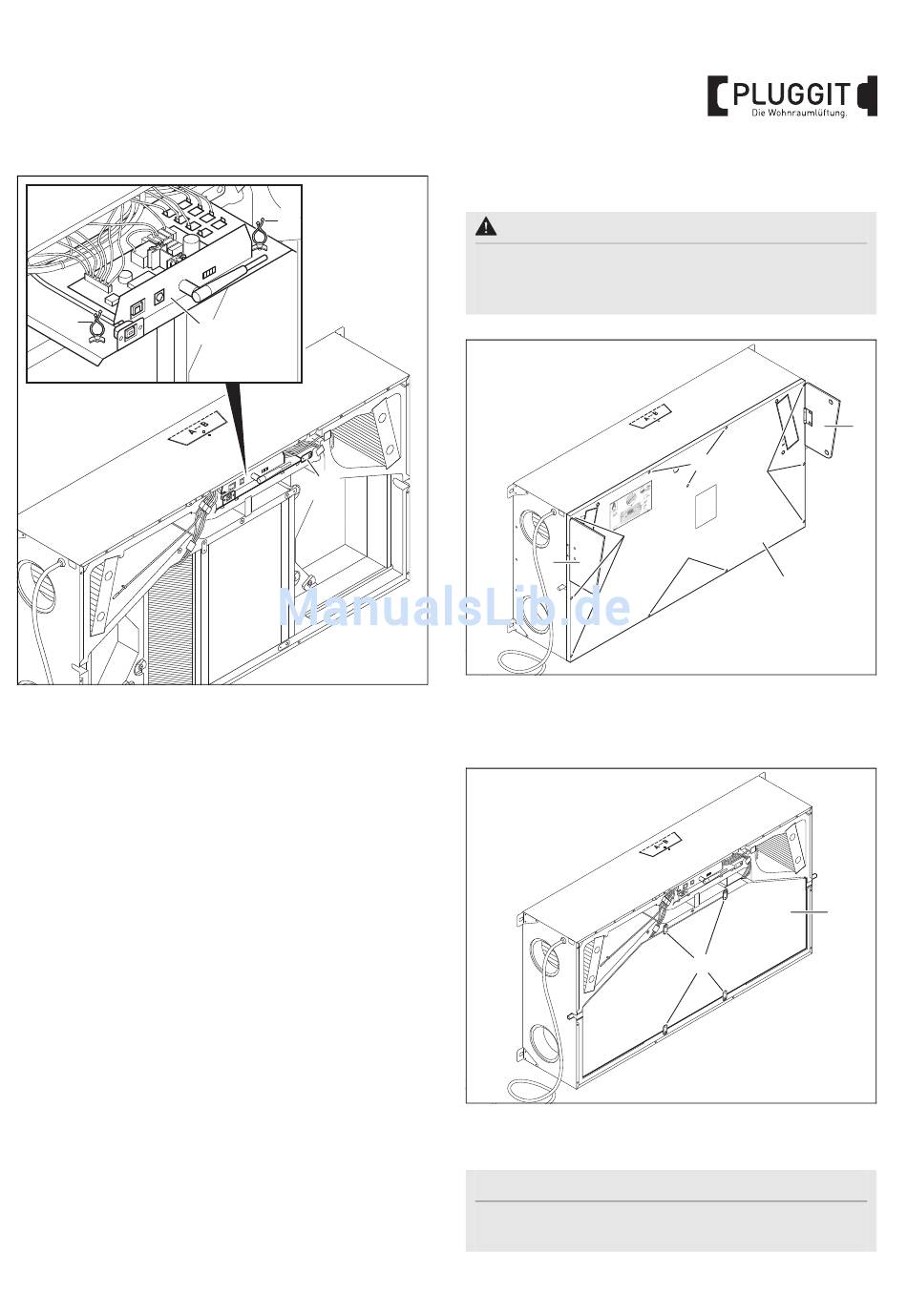

7. Bei Wechsel der Ventilatoren (9):
Verriegelung (10) drehen, Kabel aus Klemmen (11)
lösen und Hauptplatine (12) herausziehen.
8. Stromkabel und Steuerungskabel von Hauptplatine (12)
lösen, siehe Seite 19.
9. Ventilatoren (9) wechseln.
10. Der Einbau erfolgt in umgekehrter Reihenfolge.
11
12
10
M+P-26A-1147
7.2. WÄRMETAUSCHER WECHSELN
Verletzungsgefahr:
Vor dem Wechseln des Wärmetauschers Wohn-
raumlüftungsgerät allpolig vom Stromnetz
trennen, sonst kann es zu Verletzungen kommen.
2
1
1. Klappen (1) öffnen.
2. Schrauben (2) herausdrehen und Abdeckung (3) ab-
nehmen.
3. Verriegelungen (4) drehen und Kondensatwanne (5) ab-
nehmen.
Hinweis:
Bei einer Deckeninstallation darauf achten, dass sich
etwas Wasser in der Kondensatwanne (5) befindet.
2
2
2
3
M+P-26A-1142
5
4
M+P-26A-1143
29
BIA Avent D160
