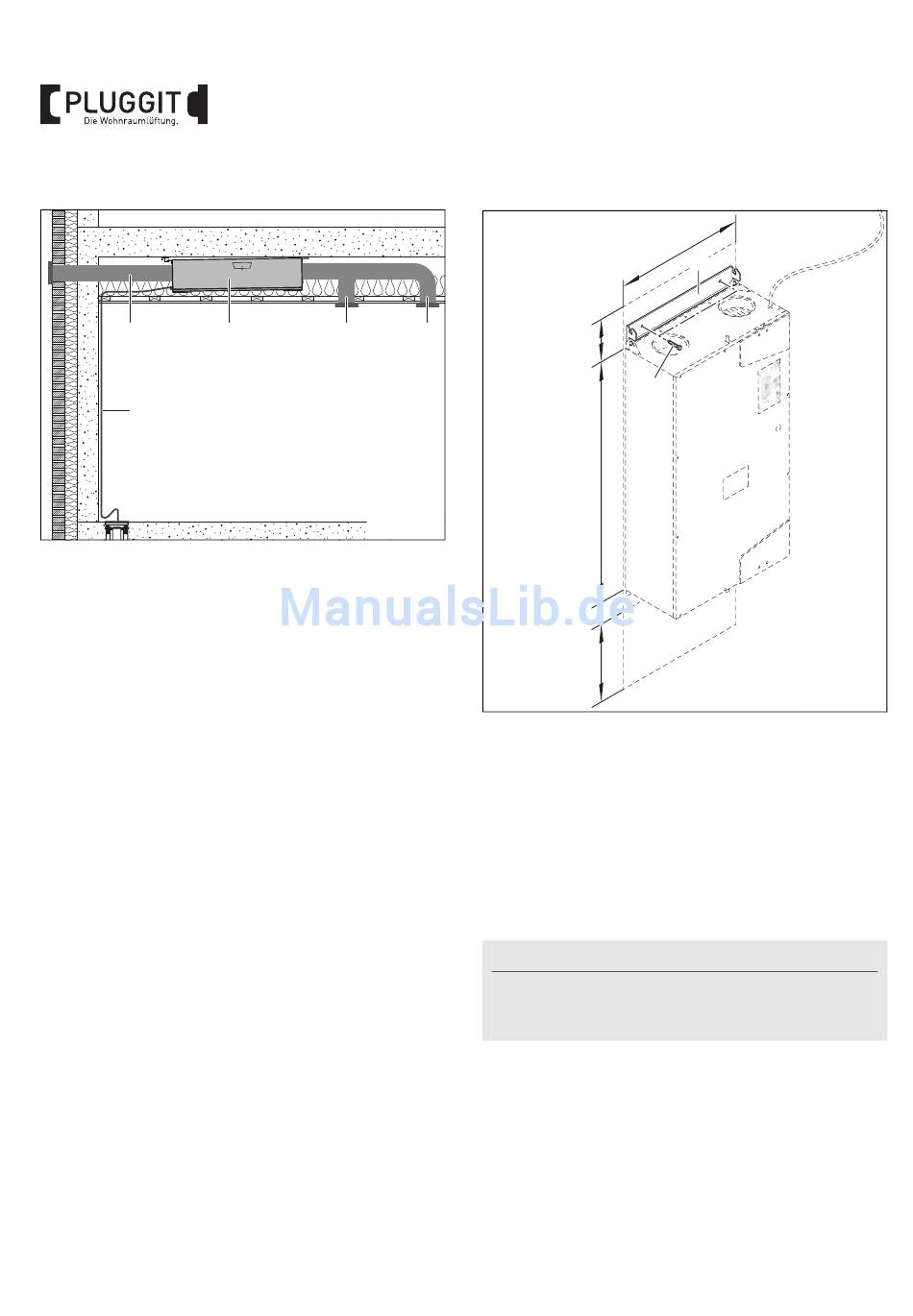

Deckeninstallation
2
5
1 Wohnraumlüftungsgerät Avent D160
2 Außenluftleitung
3 Zuluftleitung
4 Abluftleitung
5 Kondensatleitung
8
BIA Avent D160
1 4
M+P-26A-1126
4.3.2.

Wandinstallation

3
B
C
D
E
1. Wandschiene (1) waagerecht ausrichten und Bohrlöcher
erstellen.
A mind. 620 mm
B mind. 110 mm
C 1122 mm
D mind. 70 mm
E mind. 380 mm (inkl. Platzbedarf für Kondensatan-
schluss und Vorheizregister (optional))
2. Wandschiene (1) mit Schrauben (2) befestigen.
Hinweis:
Schrauben (2) sind nicht im Lieferumfang enthalten.
Schrauben (2) mit passenden Dübeln entsprechend dem
Mauerwerk wählen.
A
1
2
M+P-26A-1127
