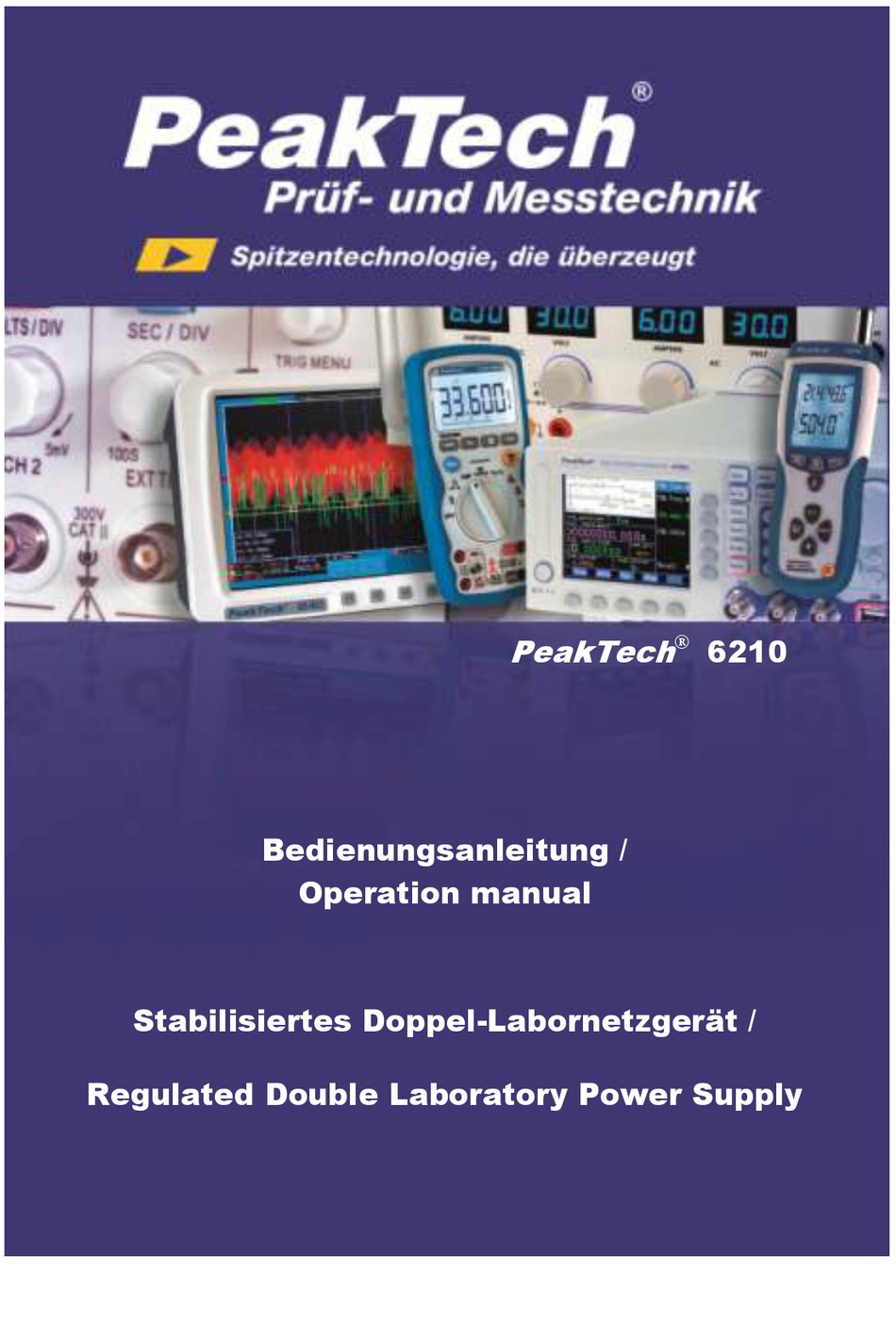

- Seite 1 PeakTech 6210 Bedienungsanleitung / Operation manual Stabilisiertes Doppel-Labornetzgerät / Regulated Double Laboratory Power Supply...
- Seite 2 Sicherheitshinweise zum Betrieb des Gerätes Dieses Gerät erfüllt die EU-Bestimmungen 2004/108/EG (elektromagnetische Kompatibilität) und 2006/95/EG (Niederspannung) entsprechend der Festlegung im Nachtrag 2004/22/EG (CE- Zeichen). Zur Betriebssicherheit des Gerätes und zur Vermeidung von schweren Verletzungen durch Strom- oder Spannungsüberschläge bzw. Kurzschlüsse sind nachfolgend aufgeführte Sicherheitshinweise zum Betrieb des Gerätes unbedingt zu beachten.
- Seite 3 Labornetzgerät einer hohen ® Leistungsfähigkeit. Das PeakTech 6210 verfügt über 3 Ausgänge: 2 regelbare und einen Festspannungsausgang 5 V/1 A, sowie Konstantspannungsbetrieb, Konstantstrombetrieb, Überspannungsschutz- und Überlastungsschutzfunktion. Die Spannungs und Strom-Werte der regelbaren Ausgänge sind linear angepasst und können mit Hilfe der internen Schaltung automatisch Parallel oder in Reihe geschaltet werden.
- Seite 4 2. Anzeigen und Bedienelemente des Gerätes 22. 21. 20. 19. 18. Power-Schalter CH2 Stromregler: Drehen im Uhrzeigersinn zur Erhöhung des auszugebenen Wertes, gegen den Uhrzeigersinn drehen zur Verringerung des auszugebenen Wertes. CH2 Spannungsregler: Drehen im Uhrzeigersinn zur Erhöhung des auszugebenen Spannungswertes;...
- Seite 5 SERIES-Modus (Reihenbetrieb): Drücken Sie die Taste [9] und belassen Sie die Taste [12] auf AUS, Die Auswahl der Ausgangswerte (Spannung, Strom) wird über die Regler des CH1 durchgeführt. Verbinden Sie die Schaltung an die CH1 "+" und CH2 "-" Ausgangsbuchsen, um die doppelte Nennspannung am Ausgang zu erhalten.
- Seite 6 3. Technische Daten Eingangsspannung 115/230 V; 50/60 Hz (umschaltbar); +/-10% Sicherung 115 V: T6 A / 250 V 230 V: T4 A / 250 V 0 – 30 V Ausgangsspannung 0 – 5 A Ausgangsstrom Ausgangsleistung 300 W max. Das Labornetzgerät benötigt 30 Minuten Aufwärmzeit, um die nachfolgenden Spezifikationen zu erfüllen.
- Seite 7 4. Betrieb des Gerätes 4.1. Einstellen der Ausgangsspannung von CH1 und CH2 Schließen Sie das Netzteil an eine Stromquelle. Drücken Sie den Netzschalter [1], um die Stromversorgung einzuschalten. Drücken Sie die Output ON/OFF-Taste [5], um die Ausgänge zu aktivieren und die Output- Anzeige [6] leuchtet auf.
- Seite 8 4.2. Einstellen des Ausgangsstromes von CH1 und CH2 Schließen Sie das Netzteil an eine Stromquelle. Siehe Abschnitt „Einstellen der Ausgangsspannung von CH1 und CH2“ Schritt 1 bis 4, um die Ausgangsspannung auf 2-5V einzustellen. Für CH1, drehen Sie den CH1 Stromregler [15] gegen den Uhrzeigersinn bis zum Anschlag Schließen Sie die Ausgangsbuchsen „+“...
- Seite 9 4.3. Einstellen des NORMAL-Modus Beide Auswahltasten des Betriebsmodus [9, 12] auf Position AUS Im NORMAL Modus sind CH1 und CH2 zwei unabhängige Stromversorgungen. Spannung oder Strom können separat eingestellt werden. Die gewünschten Spannungs – und Stromwerte können Sie mit Hilfe der Spannungs – und Stromregler für CH1 [14, 15] bzw.
- Seite 10 Illustration of Bi-Polar Tracking Mode 4.5. Einstellen des PARALLEL-Modus Die Auswahltasten für den Betriebsmodus betätigen (Taste 9 und 12 gedrückt), um den PARALLEL-Modus zu aktivieren. Im PARALLEL-Modus wird CH2 deaktiviert und die Regelung arbeitet über die Spannungs- und Stromregler von CH1. Der Ausgangsstrom an CH1 wird verdoppelt.
- Seite 11 Letzter Stand bei Drucklegung. Technische Änderungen des Gerätes, welche dem Fortschritt dienen, vorbehalten. Hiermit bestätigen wir, dass alle Geräte, die in unseren Unterlagen genannten Spezifikationen erfüllen und werkseitig kalibriert geliefert werden. Eine Wiederholung der Kalibrierung nach Ablauf von 1 Jahr wird empfohlen. ® © PeakTech 06/2013/Th/Pt. -10-...
- Seite 12 Safety Precautions This product complies with the requirements of the following European Community Directives: 2004/108/EC (Electromagnetic Compatibility) and 2006/95/EC (Low Voltage) as amended by 2004/22/EC (CE-Marking). To ensure safe operation of the equipment and eliminate the danger of serious injury due to short- circuits (arcing), the following safety precautions must be observed.
- Seite 13 Clean only with a damp, soft cloth and a commercially available mild household cleanser. Ensure that no water gets inside the equipment to prevent possible shorts and damage to the equipment. 1.Introduction ® The PeakTech 6210 is a precision-controlled laboratory power supply with high efficiency. The ® PeakTech 6210 has 3 outputs: two variable and one fixed voltage output 5 V/1 A and constant voltage mode, constant current operation, overvoltage protection and overload protection function.
- Seite 14 2. Controls and description 22. 21. 20. 19. 18. Power-Switch CH2 Current tune knob: Turn clockwise for increasing the current value; turn anti- clockwise for decreasing the current value CH2 Voltage tune knob: Turn clockwise for increasing the voltage value; turn anti- clockwise for decreasing the voltage value.
- Seite 15 To select PARALLEL TRACKING MODE: Press Key [9] and key [12], CH2 output voltage and current will be followed by CH1, ut. 10. CH1 VOLTAGE DISPLAY PANEL: This display will indicate CH1 voltage value that will be applied to the circuit. 11.
- Seite 16 3. Technical Specifications Input Voltage 115/230 V; 50/60 Hz (umschaltbar); +/-10% Fuse 115 V: T6 A / 250 V 230 V: T4 A / 250 V 0 – 30 V Output Voltage 0 – 5 A Output Current Output Power 300 W max.
- Seite 17 4. Operation 4.1. Setting the Output Voltage of CH1 and CH2 Connect the power supply to the power source. Press the POWER SWITCH [1] to turn on the power supply. Press AUTO CURRENT CUT OFF PROTECTION KEY [5] to activate output and the OUTPUT INDICATOR [6] will on.
- Seite 18 4.2. Setting the Output Current of CH1 and CH2 Turn to the power supply Refer to Section 5.1 step 1-4 to give the voltage around 2-5V For CH1, turn the CH1 CURRENT TUNE KNOB [15] anticlockwise reach the minimum current value.
- Seite 19 4.3. Setting Normal Mode Release both TRACKING MODE SLECTION KEY [9, 12]. In independent mode, CH1 and CH2 is two independent power supply unit, voltage or current can be adjusted separately. Adjust CH1 or CH2 VOLTAGE/CURRENT KNOB [14, 15/2, 3] to set the desired value. Connect the circuit to the CH1 or CH2 terminals.
- Seite 20 Illustration of Bi-Polar Tracking Mode 4.5. Setting Parallel Tracking Mode 1. Press both TRACKING MODE SLECTION KEY [9,12] to enable parallel tracking mode .In parallel tracking mode, CH2 output voltage and current value follows CH1 setting. The output current is double to the CH1 display value. Illustration of Parallel Tracking Mode Use CH1 VOLTAGE KNOB [14] to adjust the desired voltage output value.
- Seite 21 We recommend to calibrate the unit again, after 1 year. ® © PeakTech 06/2013/Th/Pt. PeakTech Prüf- und Messtechnik GmbH - Kornkamp 32 - DE-22926 Ahrensburg / Germany +49-(0) 4102-42343/44 +49-(0) 4102-434 16 info@peaktech.de www.peaktech.de...
