3.8.4. Kreis-Scann

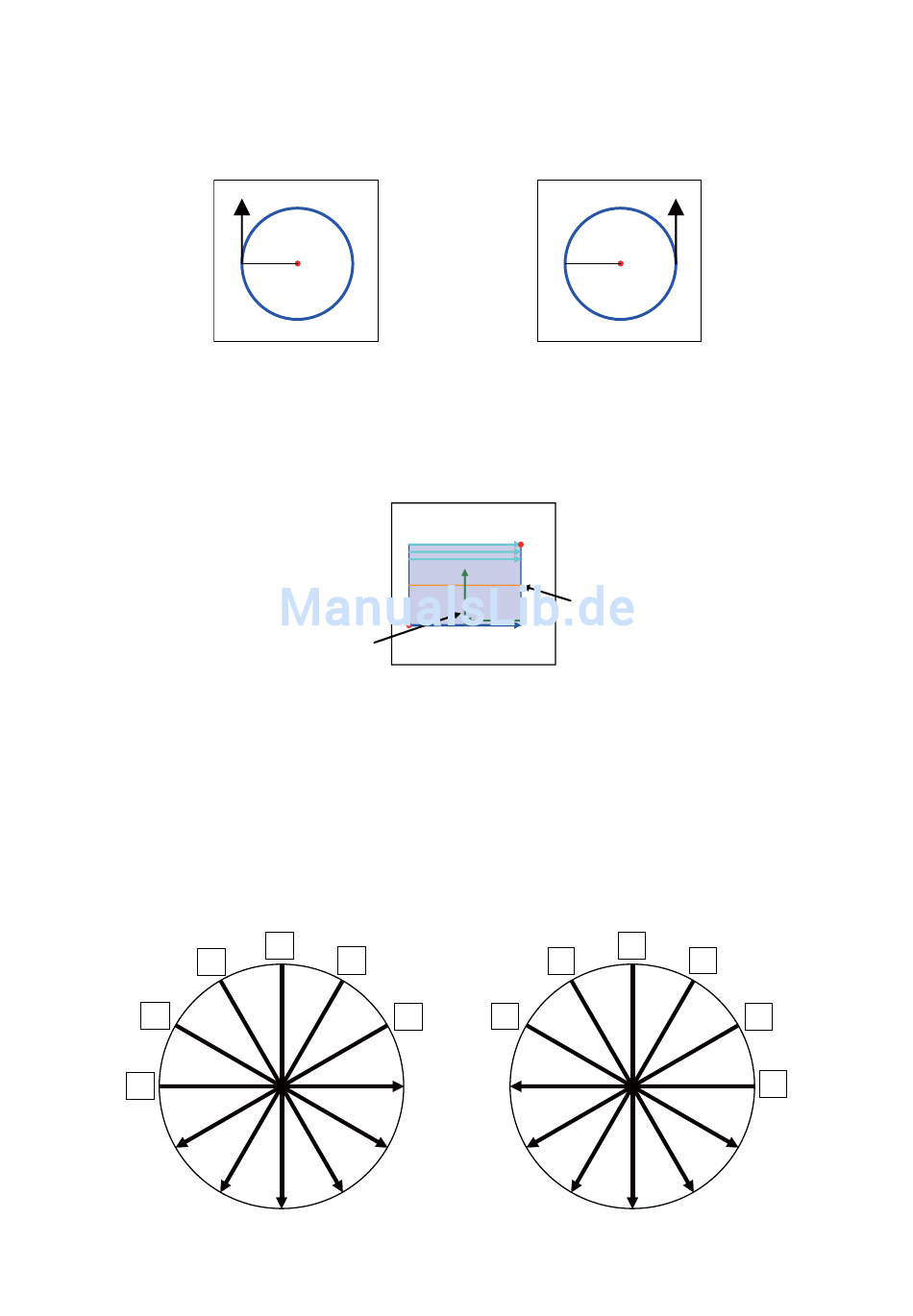

Gehen Sie im Scann-Bereich auf die Kreislinie (in folgender Abbildung die blaue Linie), die durch die
gegebenen Zentrumskoordinaten und den Radius gebildet wird und in von der jeweiligen Auflösung
bestimmte Schritte unterteilt ist. Der Durchmesser 3,4mm ist fest für die Scann-Länge eingestellt.
3.8.5. 3D-Scann
Gehen Sie in den Innenbereich des Quadrats, welches aus den gegebenen horizontalen und vertikalen
Start- und Stopppunkten gebildet wird und dessen Schrittlänge von der jeweiligen Auflösung abhängt.
Die Scann-Länge ist standardmäßig auf 6,0 x 6,0 mm eingestellt.

3.8.6. Radial-Scann

Im Scannbereich wird der Scannvorgang gemäß dem gegebenen Durchmesser und mit der von der
jeweiligen Auflösung abhängenden Schrittweite durchgeführt. Der Startpunkt für den Linien-Scann und
die Drehrichtung sind für das rechte und linke Auge jeweils umgekehrt. Die Scann-Länge ist fest auf 6,0
mm eingestellt. Die Drehrichtung für das rechte Auge ist in Horizontalrichtung gesehen gegen den
Uhrzeigersinn. Die Drehrichtung für das linke Auge ist in Horizontalrichtung gesehen im Uhrzeigersinn.
