Zerstäuberaufsätze
16 • Funktionsbeschreibung
V 01/06
Standard-Set
Flachstrahldüse mit belüf-
teter Mittelelektrode

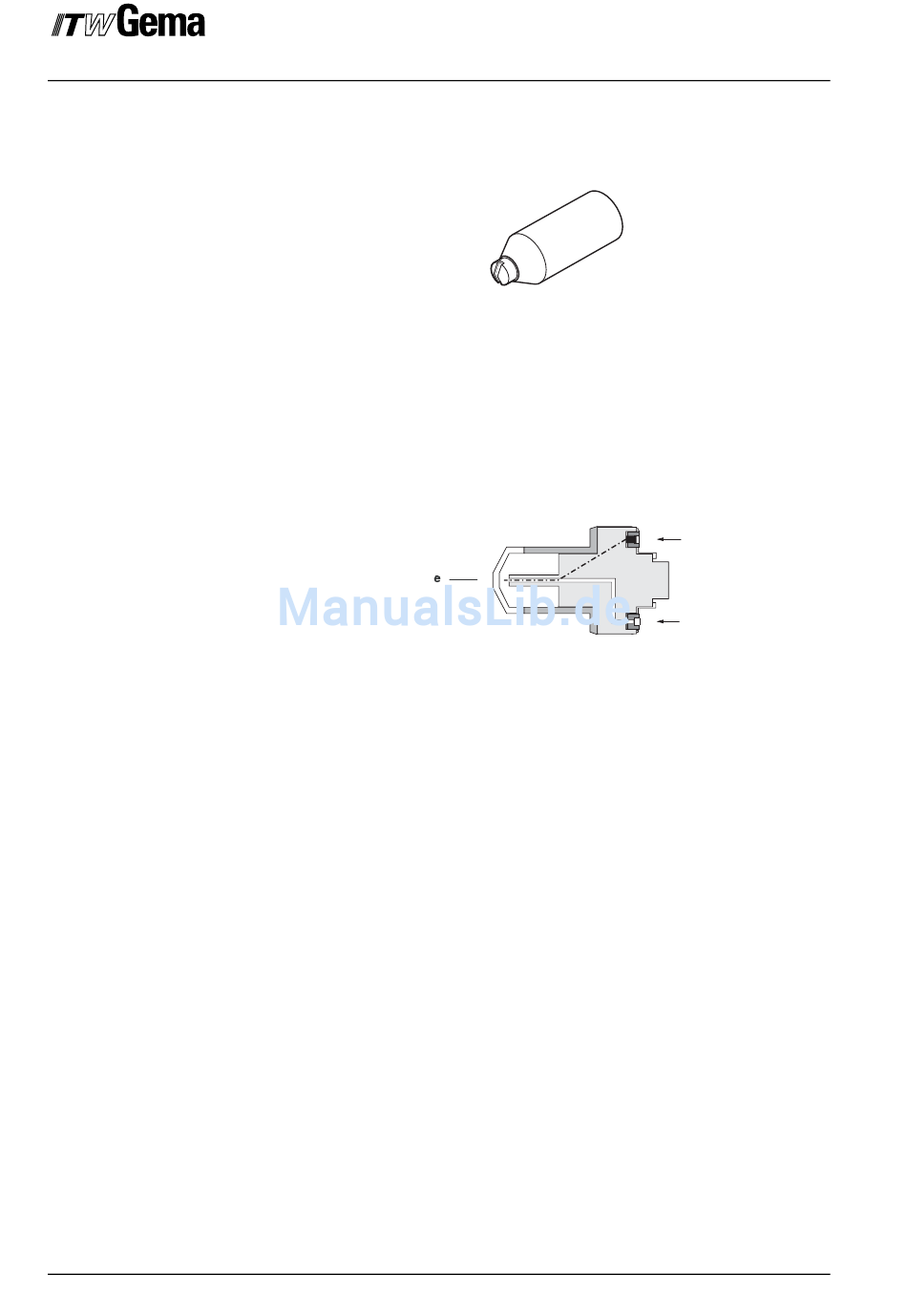

Flachstrahldüse mit belüfteter Mittelelektrode
Die belüftete Flachstrahldüse dient zur Zerstäubung und Aufladung des
Pulvers. Die Pulverwolke erhält durch die schlitzförmige Öffnung ein ova-
les Sprühbild. Das Pulver wird mit der Mittelelektrode aufgeladen. Die
Hochspannung, in der Pistolenkaskade erzeugt, wird über den schwar-
zen Auflagering des Düsenhalters zur Mittelelektrode geleitet.
Um ein Ansintern des Pulvers an der Elektrode zu verhindern, wird diese
während des Sprühvorgangs mit Druckluft gespült. Dazu wird die Spülluft
durch das kleine Loch im schwarzen Auflagering des Düsenhalters in den
Elektrodenhalter geleitet.
Die Regulierung der Spülluft an der Pistolensteuerung ist in der entspre-
chenden Betriebsanleitung beschrieben.
Hochspannung + Spülluft
Spülluft
Roboterpistole PG 1-R5 Quick
