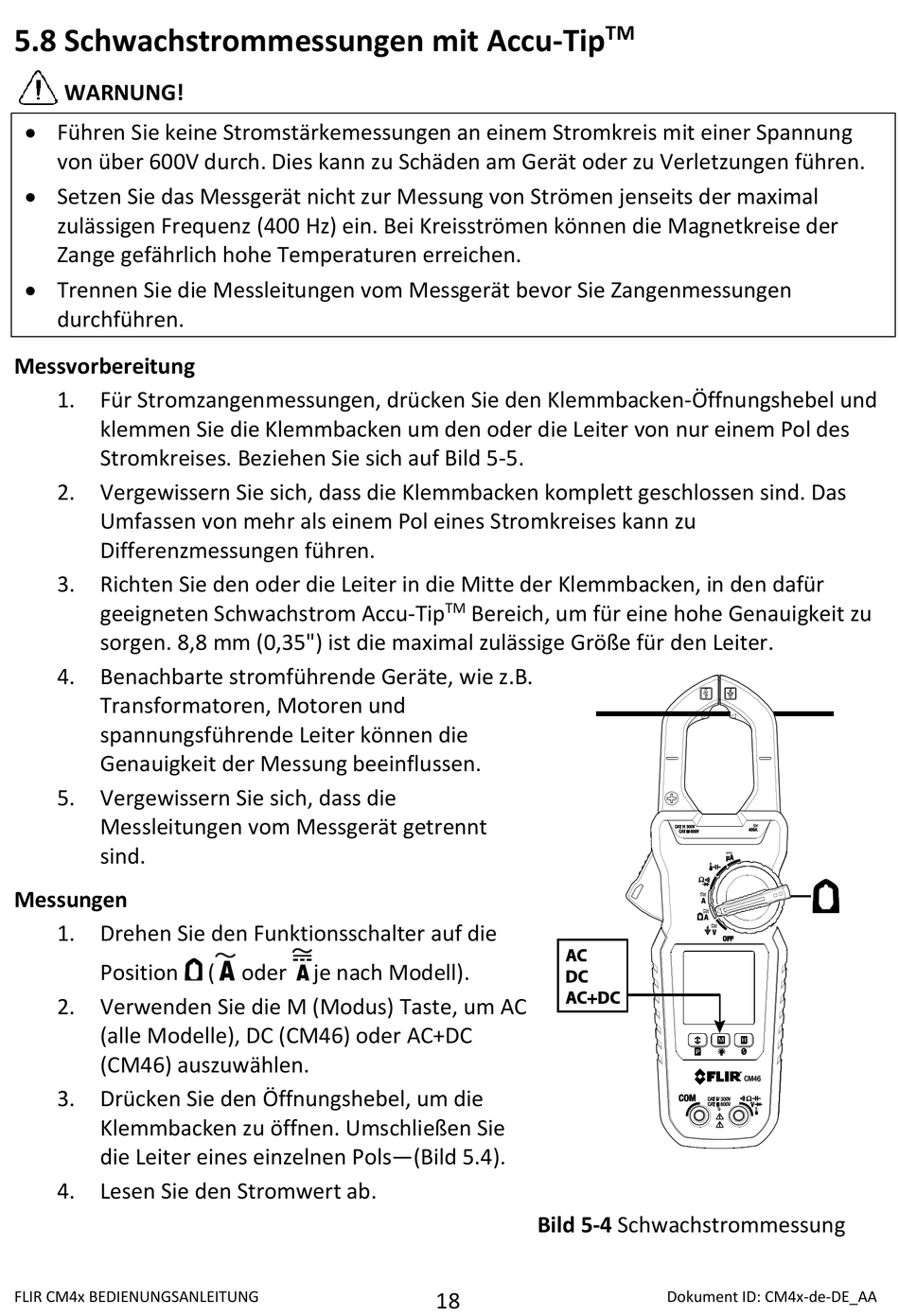

5.8 Schwachstrommessungen mit Accu-Tip
WARNUNG!
Führen Sie keine Stromstärkemessungen an einem Stromkreis mit einer Spannung
von über 600V durch. Dies kann zu Schäden am Gerät oder zu Verletzungen führen.
Setzen Sie das Messgerät nicht zur Messung von Strömen jenseits der maximal
zulässigen Frequenz (400 Hz) ein. Bei Kreisströmen können die Magnetkreise der
Zange gefährlich hohe Temperaturen erreichen.
Trennen Sie die Messleitungen vom Messgerät bevor Sie Zangenmessungen
durchführen.
Messvorbereitung
1. Für Stromzangenmessungen, drücken Sie den Klemmbacken-Öffnungshebel und
klemmen Sie die Klemmbacken um den oder die Leiter von nur einem Pol des
Stromkreises. Beziehen Sie sich auf Bild 5-5.
2. Vergewissern Sie sich, dass die Klemmbacken komplett geschlossen sind. Das
Umfassen von mehr als einem Pol eines Stromkreises kann zu
Differenzmessungen führen.
3. Richten Sie den oder die Leiter in die Mitte der Klemmbacken, in den dafür
geeigneten Schwachstrom Accu-Tip
sorgen. 8,8 mm (0,35") ist die maximal zulässige Größe für den Leiter.
4. Benachbarte stromführende Geräte, wie z.B.
Transformatoren, Motoren und
spannungsführende Leiter können die
Genauigkeit der Messung beeinflussen.
5. Vergewissern Sie sich, dass die
Messleitungen vom Messgerät getrennt
sind.
Messungen
1. Drehen Sie den Funktionsschalter auf die
Position
2. Verwenden Sie die M (Modus) Taste, um AC
(alle Modelle), DC (CM46) oder AC+DC
(CM46) auszuwählen.
3. Drücken Sie den Öffnungshebel, um die
Klemmbacken zu öffnen. Umschließen Sie
die Leiter eines einzelnen Pols—(Bild 5.4).
4. Lesen Sie den Stromwert ab.
FLIR CM4x BEDIENUNGSANLEITUNG
(
oder
je nach Modell).
TM
TM
Bereich, um für eine hohe Genauigkeit zu
Bild 5-4 Schwachstrommessung
18
Dokument ID: CM4x-de-DE_AA
