D e lt a S o l
®

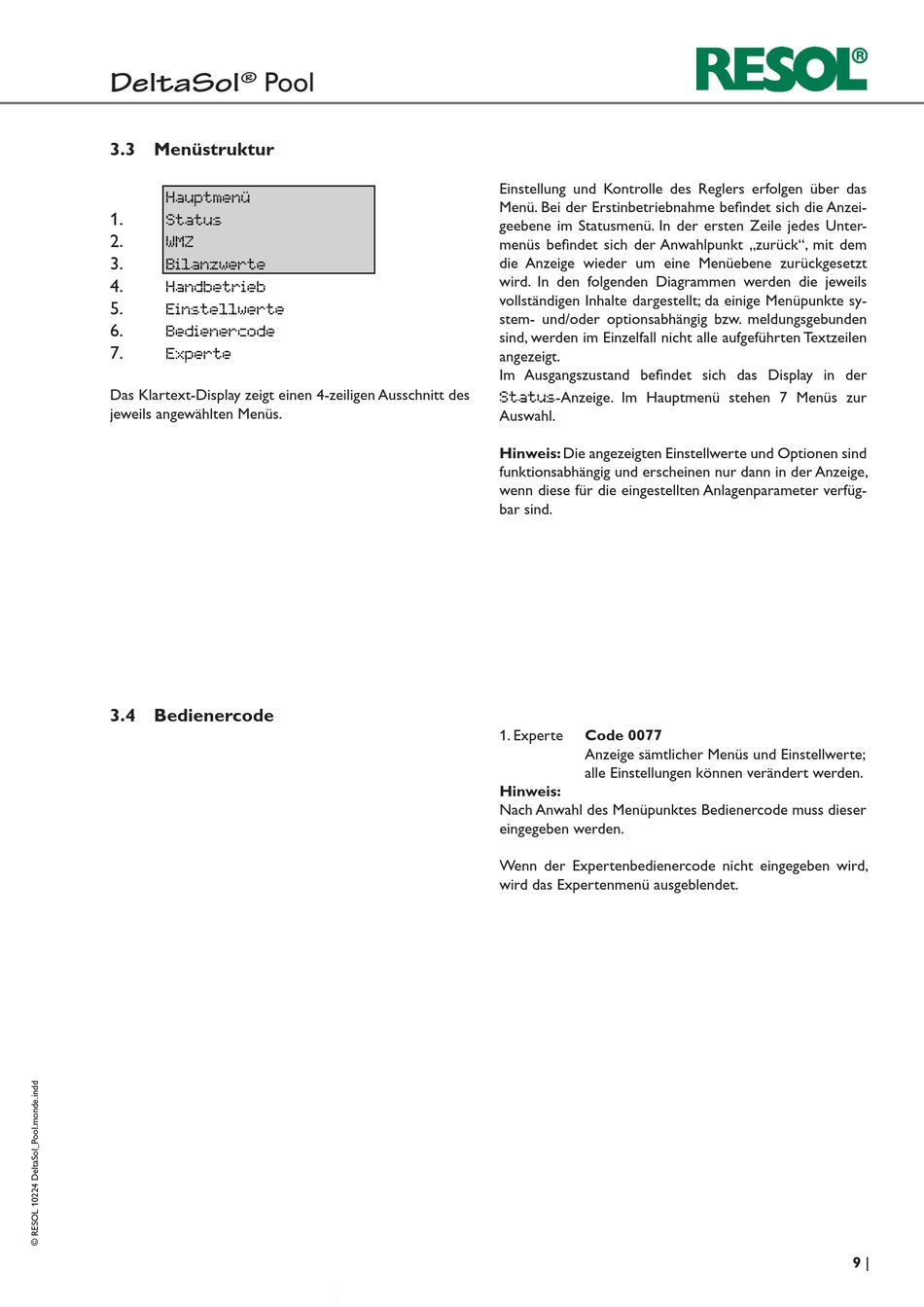

3.3 Menüstruktur
Hauptmenü
1.
Status
2.
WMZ
3.
Bilanzwerte
4.
Handbetrieb
5.
Einstellwerte
6.
Bedienercode
7.
Experte
Das Klartext-Display zeigt einen 4-zeiligen Ausschnitt des
jeweils angewählten Menüs.
3.4 Bedienercode
Einstellung und Kontrolle des Reglers erfolgen über das
Menü. Bei der Erstinbetriebnahme befindet sich die Anzei-
geebene im Statusmenü. In der ersten Zeile jedes Unter-
menüs befindet sich der Anwahlpunkt „zurück", mit dem
die Anzeige wieder um eine Menüebene zurückgesetzt
wird. In den folgenden Diagrammen werden die jeweils
vollständigen Inhalte dargestellt; da einige Menüpunkte sy-
stem- und/oder optionsabhängig bzw. meldungsgebunden
sind, werden im Einzelfall nicht alle aufgeführten Textzeilen
angezeigt.
Im Ausgangszustand befindet sich das Display in der
Status
-Anzeige. Im Hauptmenü stehen 7 Menüs zur
A uswahl.
Hinweis: Die angezeigten Einstellwerte und Optionen sind
funktionsabhängig und erscheinen nur dann in der Anzeige,
wenn diese für die eingestellten Anlagenparameter verfüg-
bar sind.
1. Experte
Code 0077
Anzeige sämtlicher Menüs und Einstellwerte;
alle Einstellungen können verändert werden.
Hinweis:
Nach Anwahl des Menüpunktes Bedienercode muss dieser
eingegeben werden.
Wenn der Expertenbedienercode nicht eingegeben wird,
wird das Expertenmenü ausgeblendet.
9
|
